स्वयं-सहायक अनुप्रयोग के लिए पीई शीथ के साथ चित्रा 8 फाइबर ऑप्टिक केबल GYTC8S

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zion communication OR OEM
प्रमाणन: CE, ROHS, VDE, UL
मॉडल संख्या: फाइबर ऑप्टिक केबल GYTC8S
न्यूनतम आदेश मात्रा: 10 किमी
पैकेजिंग विवरण: 1000M या 2000M / लकड़ी के ड्रम
प्रसव के समय: आम तौर पर 25 कार्य दिवसों है
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 1000KM / महीना
विस्तार जानकारी
फाइबर यूनिट: YOFC, G.652D भरना १: ट्यूब भरने वाला कंपाउंड
ट्यूब: ढीली नली भरना २: केबल भरने वाला कंपाउंड
शक्ति सदस्य: केंद्रीय शक्ति सदस्य बख़्तरबंद: पीएसपी
बाहरी पर्त: पी.ई शक्ति: फंसे स्टील के तार
रंग: काली पैकेज: 1000M या 2000M / लकड़ी के ड्रम
हाई लाइट:

लंबी दूरी की फाइबर ऑप्टिक केबल

,

फाइबर ऑप्टिक ईथरनेट केबल


उत्पाद विवरण

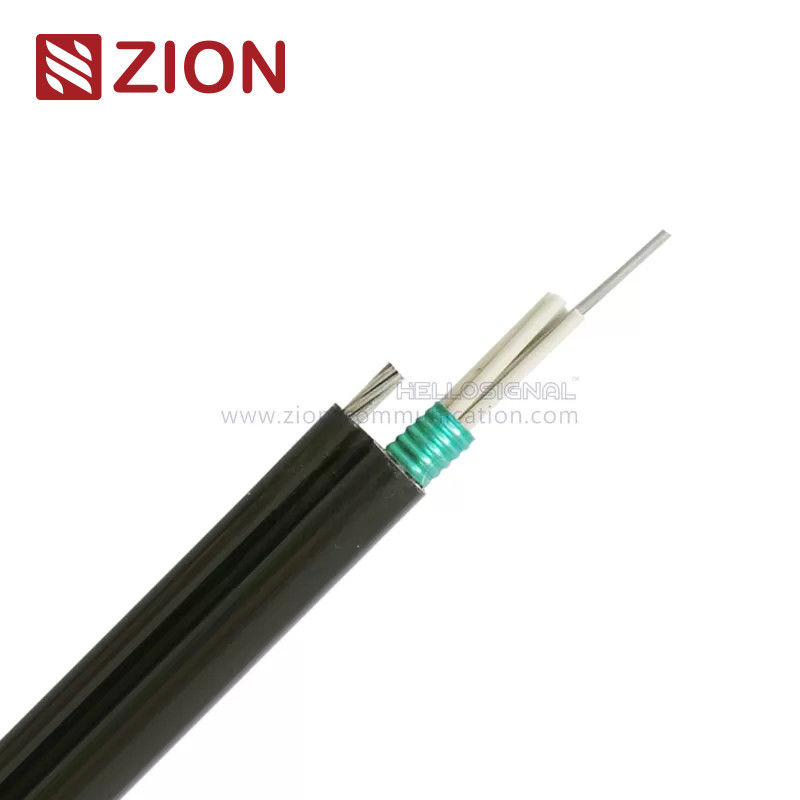

सेल्फ-सपोर्टिंग एप्लिकेशन के लिए पीई शीथ के साथ 8 फाइबर ऑप्टिक केबल GYTC8S





त्वरित विवरण:



  • चित्र 8 केबल,स्वावलंबी
  • GYTC8S फाइबर ऑप्टिक केबल
  • G.652D या G.657A
  • केबल व्यास 2 ~ 36 कोर: 11.8 मिमी
  •  केबल व्यास 38 ~ 72कोर: 13.4मिमी
  • तन्य शक्ति दीर्घ / लघु अवधि: 6000 / 8000N
  • क्रश रेजिस्टेंस लॉन्ग / शॉर्ट टर्म: 1000 / 3000N / 100 मिमी
  • झुकने त्रिज्या स्थैतिक / गतिशील: 10xD / 20xD
  • GYTC8S केबल मानक YD / T 1155-2001as के साथ-साथ IEC 60794-1 का अनुपालन करता है



विवरण:



The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. 250μm तंतु, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं। The tubes are filled with a water-resistant filling compound. नलियों को एक जलरोधी भरने वाले यौगिक से भर दिया जाता है। A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. एक स्टील के तार, जिसे कभी-कभी उच्च फाइबर गिनती के साथ केबल के लिए पॉलीइथाइलीन (पीई) के साथ मिलाया जाता है, एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है। Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. ट्यूब (और भराव) एक मजबूत और परिपत्र केबल कोर में ताकत के सदस्य के आसपास फंसे हुए हैं। An Aluminum Polyethylene Laminate (APL) is applied around the cable core. केबल कोर के चारों ओर एक एल्यूमीनियम पॉलीइथाइलीन लैमिनेट (एपीएल) लगाया जाता है। which is filled with the filling compound to protect it from water ingress. जो पानी के प्रवेश से बचाने के लिए भरने वाले यौगिक से भरा होता है। Then the cable core is covered with a thin PE inner sheath. फिर केबल कोर एक पतली पीई आंतरिक म्यान के साथ कवर किया गया है। After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath. PSP के बाद आंतरिक म्यान पर अनुदैर्ध्य रूप से लागू किया जाता है, केबल पीई बाहरी म्यान के साथ पूरा हो गया है।



अनुप्रयोग:

  • आउटडोर वितरण के लिए अपनाया।
  • एरियल डक्ट और दफन विधि के लिए उपयुक्त है।
  • लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।





आत्म-समर्थन अनुप्रयोग के लिए पीई शीथ के साथ KT3005 चित्रा 8 फाइबर ऑप्टिक केबल GYTC8S
विवरण और मानक:

The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. 250μm तंतु, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं। The tubes are filled with नलियों में पानी भरा है

a water-resistant filling compound. एक जल प्रतिरोधी भरने वाला यौगिक। A steel wire, sometimes sheathed with polyethylene (PE) for cable with एक स्टील के तार, जिसे कभी-कभी केबल के लिए पॉलीइथाइलीन (पीई) के साथ मिलाया जाता है

high fiber count, locates in the center of core as a metallic strength member. उच्च फाइबर काउंट, एक धात्विक शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है। Tubes (and fillers) are stranded ट्यूब (और भराव) फंसे हुए हैं

एक कॉम्पैक्ट और परिपत्र केबल core.An एल्यूमिनियम पॉलीइथाइलीन टुकड़े में ताकत सदस्य के आसपास

(APL) is applied around the cable core. (APL) केबल कोर के चारों ओर लगाया जाता है। which is filled with the filling compound to protect it from water ingress. जो पानी के प्रवेश से बचाने के लिए भरने वाले यौगिक से भरा होता है।

Then the cable core is covered with a thin PE inner sheath. फिर केबल कोर एक पतली पीई आंतरिक म्यान के साथ कवर किया गया है। After the PSP is longitudinally applied over the inner PSP के बाद longitudinally भीतरी पर लागू किया जाता है

म्यान, केबल एक पीई बाहरी म्यान के साथ पूरा हो गया है।


GYTC8S केबल मानक YD / T 1155-2001as के साथ-साथ IEC 60794-1 का अनुपालन करता है
विशेषताएँ:
फंसे तारों की उच्च तन्यता ताकत स्व-समर्थन की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है;
अच्छा यांत्रिक और तापमान प्रदर्शन;
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है;
विशेष ट्यूब भरने वाला यौगिक एक महत्वपूर्ण सुरक्षा फाइबर सुनिश्चित करता है;
केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं:
(1) केंद्रीय मजबूती के सदस्य के रूप में इस्तेमाल किए जाने वाले स्टील के तार;
(2) ढीला ट्यूब भरने यौगिक;
(3) 100% केबल कोर भरने;

तकनीकी पैमाने:
केबल प्रकार केबल व्यास
(मिमी)
केबल वजन
(किलो / किमी)
तन्यता ताकत
लंबी / छोटी अवधि
(एन)
क्रश प्रतिरोध
लंबी / छोटी अवधि
(एन / 100mm)

झुकने

त्रिज्या
स्टेटिक /

गतिशील
(मिमी)

GYTC8S -2 ~ 6 9.5 * 18.3 218 2500/4000 600/1500 10 डी / 20D
GYTC8S-8 ~ 12 9.5 * 18.3 218 2500/4000 600/1500 10 डी / 20D
GYTC8S -14 ~ 18 9.5 * 18.3 218 2500/4000 600/1500 10 डी / 20D
GYTC8S-20 ~ 24 9.5 * 18.3 218 2500/4000 600/1500 10 डी / 20D
GYTC8S -26 ~ 30 9.5 * 18.3 218 2500/4000 600/1500 10 डी / 20D
GYTC8S-31 ~ 36 9.5 * 18.3 218 2500/4000 600/1500 10 डी / 20D
GYTC8S-37 ~ 42 9.5 * 18.3 218 2500/4000 600/1500 10 डी / 20D
GYTC8S -43 ~ 52 9.5 * 18.3 245 2500/4000 600/1500 10 डी / 20D

ऑप्टिकल फाइबर
    G.652 G.655 50 / 125μm 62.5 / 125μm
क्षीणन
(+ 20 ℃)
@ 850nm     B3.0 डीबी / किमी B3.0 डीबी / किमी
@ 1300nm     ≤1.0 डीबी / किमी ≤1.0 डीबी / किमी
@ 1310nm ≤0.36
dB / किमी
≤0.40
dB / किमी

@ 1550nm ≤0.22
dB / किमी
≤0.23
dB / किमी

बैंडविड्थ (कक्षा ए) @ 850nm     ≥500 मेगाहर्ट्ज · किमी ≥200 मेगाहर्ट्ज · किमी
@ 1300nm     ≥1000 मेगाहर्ट्ज · किमी ≥600 मेगाहर्ट्ज · किमी
संख्यात्मक छिद्र     0.200 5 0.015 एनए 0.275 ± 0.015NA
केबल कट-ऑफ वेवलेंथ λcc ≤1260nm ≤1480nm
भंडारण / परिचालन तापमान: -40 ℃ से + 60 ℃
आदेश सूचना:
अंकन

सिय्योन संचार KT3005 GYTC8S XXX M (या प्रति ग्राहक का अनुरोध)

पैकेज 1000M या 2000M / लकड़ी के ड्रम(या ग्राहक के अनुरोध के अनुसार)
डिलीवरी का समय आम तौर पर 25 दिनों के बाद जमा प्राप्त किया।





प्रतिस्पर्धात्मक लाभ:



1, कच्चे माल से अंतिम उत्पादों के लिए, हम अपने उत्पाद की गुणवत्ता बनाए रखने के लिए गहन गुणवत्ता जांच करते हैं:

एक, आने वाली सामग्री QC द्वारा निरीक्षण किया।

बी, विनिर्माण प्रक्रिया नियंत्रण

एक: विनिर्माण प्रक्रिया है

बी: श्रमिकों को दैनिक / साप्ताहिक / मासिक प्रशिक्षित किया जाता है

C: प्रत्येक कार्य स्टेशन पर कार्य निर्देश मैनुअल

डी: 5 एस प्रणाली लागू

ई: मशीन के रखरखाव की प्रक्रिया

सी, गुणवत्ता नियंत्रण और अंतिम निरीक्षण

क्यूसी स्टाफ विनिर्देश या परीक्षण प्रक्रिया के अनुसार सामग्री, प्रक्रिया उत्पाद और अंतिम उत्पाद की जांच करेगा।

2, भविष्य के विकास और ग्राहकों और सिय्योन संचार के लिए सफलता का समर्थन करने के लिए आवश्यक तत्व प्रौद्योगिकियों को मजबूत और विकसित करने पर हमारे अनुसंधान और विकास प्रयासों को केंद्र

3, We know customers have urgent needs. 3, हम ग्राहकों की तत्काल जरूरत है पता है। We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. हम ग्राहकों के साथ बातचीत करने के लिए प्रभावी संचार में कुशल हैं। त्वरित सेवा प्रदान करने के लिए, हम आपके लिए 7 * 24 घंटे जवाब दे सकते हैं।

4, हम पूछताछ के लिए जल्दी और पेशेवर जवाब दे सकते हैं

5, 1000 से अधिक प्रकार के केबल, कनेक्टर्स और असेंबल का उत्पादन और हमसे आयोजित किया जा सकता है

6, Intime वितरण
