उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | Zion communication OR OEM |
प्रमाणन: | CE, ROHS, VDE, UL |
मॉडल संख्या: | फाइबर ऑप्टिक केबल GYTA |
न्यूनतम आदेश मात्रा: | 10 किमी |
पैकेजिंग विवरण: | 1000M, 2000M, वुडन ड्रम |
प्रसव के समय: | आम तौर पर 25 कार्य दिवसों है |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | 1000KM / महीना |
फाइबर यूनिट: | YOFC G.652D | भरना १: | ट्यूब भरने वाला कंपाउंड |
---|---|---|---|
ट्यूब: | ढीली नली | भरना २: | केबल भरने वाला कंपाउंड |
शक्ति सदस्य: | केंद्रीय शक्ति सदस्य | प्रकाश बख्तरबंद: | एपीएल |
बाहरी पर्त: | पी.ई | रंग: | काली |
पैकेज: | 1000M, 2000M, वुडन ड्रम | ||
हाई लाइट: | आउटडोर फाइबर ऑप्टिक केबल,फाइबर ऑप्टिक ईथरनेट केबल |

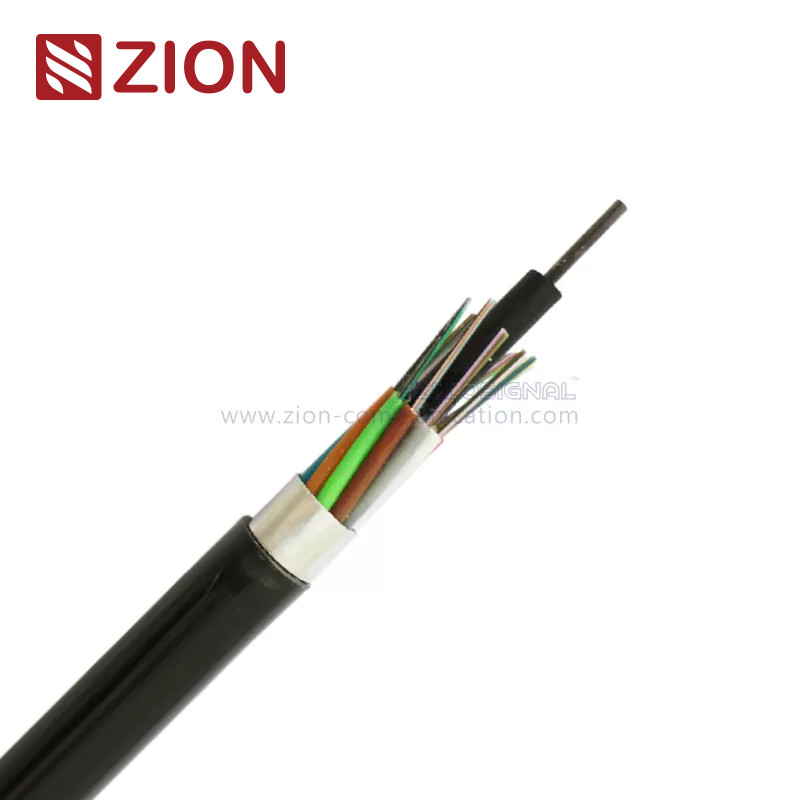

एरियल या डक्टेड एप्लीकेशन के लिए GYTA फंसे हुए लूज ट्यूब फाइबर ऑप्टिक केबल
त्वरित विवरण:
विवरण:
The fibers, 250μm,are positioned in a loose tube made of a high modulus plastic. 250μm फाइबर, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं। The tubes are filled with a water-resistant filling compound. नलियों को एक जलरोधी भरने वाले यौगिक से भर दिया जाता है। A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. एक स्टील के तार, जिसे कभी-कभी उच्च फाइबर गिनती के साथ केबल के लिए पॉलीइथाइलीन (पीई) के साथ मिलाया जाता है, एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है। Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. ट्यूब (और भराव) एक मजबूत और परिपत्र केबल कोर में ताकत के सदस्य के आसपास फंसे हुए हैं। An Aluminum Polyethylene Laminate (APL) is applied around the cable core, which is filled with the filling compound to protect it from water ingress. केबल कोर के चारों ओर एक एल्यूमीनियम पॉलीइथाइलीन लैमिनेट (एपीएल) लगाया जाता है, जिसे भरने के यौगिक से भर दिया जाता है ताकि इसे जलने से बचाया जा सके। Then, the cable is completed with a PE sheath. फिर, केबल को पीई म्यान के साथ पूरा किया जाता है।
अनुप्रयोग:
KT3003एरियल या डक्टेड एप्लीकेशन के लिए GYTA फंसे हुए लूज ट्यूब फाइबर ऑप्टिक केबल |
||||||
विवरण और मानक: | ||||||
The fibers, 250μm,are positioned in a loose tube made of a high modulus plastic. 250μm तंतु, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं। The tubes are filled with नलियों में पानी भरा है एwater-resistant filling compound. जल प्रतिरोधी भरने यौगिक। A steel wire, sometimes sheathed with polyethylene (PE) for cable कभी-कभी केबल के लिए पॉलीथीन (पीई) के साथ एक स्टील का तार उच्च के साथ fiber count, locates in the center of core as a metallic strength member. फाइबर की गिनती, एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित है। Tubes (and fillers) are ट्यूब (और भराव) हैं चारों ओर फंसे the strength member into a compact and circular cable core. एक कॉम्पैक्ट और परिपत्र केबल कोर में ताकत सदस्य। An Aluminum Polyethylene एक एल्यूमीनियम पॉलीथीन टुकड़े टुकड़े (एपीएल) हैकेबल कोर के चारों ओर लगाया जाता है, जो इसे बचाने के लिए भरने वाले परिसर से भरा होता है from water ingress. पानी के प्रवेश से। Then, the फिरकेबल एक पीई म्यान के साथ पूरा हो गया है।
|
||||||
GYTA केबल मानक YD / T 901-2001as के साथ-साथ IEC 60794-1 का अनुपालन करता है। | ||||||
विशेषताएँ: | ||||||
अच्छा यांत्रिक और तापमान प्रदर्शन; | ||||||
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है; | ||||||
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है; | ||||||
ढीले ट्यूबों को सिकुड़ने से रोकने के लिए विशेष रूप से तैयार कॉम्पैक्ट संरचना अच्छी है; | ||||||
पीई म्यान केबल को पराबैंगनी विकिरण से बचाता है; | ||||||
केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं: | ||||||
(1) केंद्रीय मजबूती के सदस्य के रूप में इस्तेमाल किए जाने वाले स्टील के तार; | ||||||
(2) ढीला ट्यूब भरने यौगिक; | ||||||
(3) 100% केबल कोर भरने; | ||||||
(4) एपीएल नमी अवरोध। | ||||||
तकनीकी पैमाने: | ||||||
केबल प्रकार | केबल व्यास (मिमी) |
केबल वजन (किलो / किमी) |
लचीला शक्ति लघु अवधि |
क्रश प्रतिरोध लघु अवधि |
झुकने त्रिज्या गतिशील |
|
GYTA -2 ~ 6 | 9.7 | 90 | 600/1500 | 300/1000 | 10 डी / 20D | |
GYTA-8 ~ 12 | 9.7 | 90 | 600/1500 | 300/1000 | 10 डी / 20D | |
GYTA -14 ~ 18 | 9.7 | 90 | 600/1500 | 300/1000 | 10 डी / 20D | |
GYTA-20 ~ 24 | 9.7 | 90 | 600/1500 | 300/1000 | 10 डी / 20D | |
GYTA -26 ~ 30 | 9.7 | 90 | 600/1500 | 300/1000 | 10 डी / 20D | |
GYTA -32 ~ 36 | 10.2 | 104 | 1000/3000 | 300/1000 | 10 डी / 20D | |
GYTA-38 ~ 48 | 11.0 | 117 | 1000/3000 | 300/1000 | 10 डी / 20D | |
GYTA-50 ~ 60 | 11.0 | 117 | 1000/3000 | 300/1000 | 10 डी / 20D | |
ऑप्टिकल फाइबर | ||||||
G.652 | G.655 | 50 / 125μm | 62.5 / 125μm | |||
क्षीणन (+ 20 ℃) |
@ 850nm | B3.0 डीबी / किमी | B3.0 डीबी / किमी | |||
@ 1300nm | ≤1.0 डीबी / किमी | ≤1.0 डीबी / किमी | ||||
@ 1310nm | ≤0.36 dB / किमी |
≤0.40 dB / किमी |
||||
@ 1550nm | ≤0.22 dB / किमी |
≤0.23 dB / किमी |
||||
बैंडविड्थ (कक्षा ए) | @ 850nm | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | |||
@ 1300nm | ≥1000 मेगाहर्ट्ज · किमी | ≥600 मेगाहर्ट्ज · किमी | ||||
संख्यात्मक छिद्र | 0.200 5 0.015 एनए | 0.275 ± 0.015NA | ||||
केबल कट-ऑफ वेवलेंथ λcc | ≤1260nm | ≤1480nm | ||||
भंडारण / परिचालन तापमान: -40 ℃ से + 70 ℃ | ||||||
आदेश सूचना: | ||||||
अंकन |
सिय्योन संचार KT3003 GYTA XXX M (या ग्राहक)निवेदन) |
|||||
पैकेज |
1000Mor 2000M / लकड़ी के ड्रम (या ग्राहक)निवेदन) |
|||||
डिलीवरी का समय | आम तौर पर 25 दिनों के बाद जमा प्राप्त किया। |
