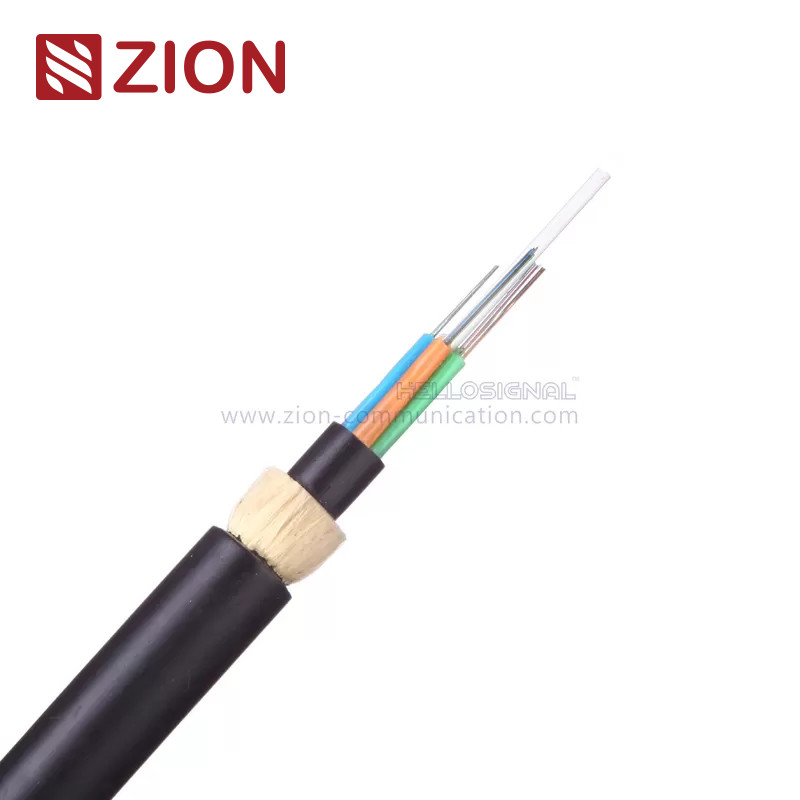

पीई या एटी बाहरी म्यान के साथ सभी ढांकता हुआ स्व-सहायक हवाई केबल ADSS

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zion communication OR OEM
प्रमाणन: CE, ROHS, VDE, UL
मॉडल संख्या: फाइबर ऑप्टिक केबल ADSS
न्यूनतम आदेश मात्रा: 10 किमी
पैकेजिंग विवरण: 1000M या 2000M / लकड़ी के ड्रम
प्रसव के समय: आम तौर पर 25 कार्य दिवसों है
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 600KM / महीना
विस्तार जानकारी
फाइबर यूनिट: YOFC G.652D भरना १: ट्यूब भरने वाला कंपाउंड
ट्यूब: ढीली नली भरना २: केबल भरने वाला कंपाउंड
शक्ति सदस्य: पीआरपी भीतर का म्यान: फे
बाहरी पर्त: पीई या एटी रंग: काली
पैकेज: 1000M, 2000M, वुडन ड्रम
हाई लाइट:

लंबी दूरी की फाइबर ऑप्टिक केबल

,

फाइबर ऑप्टिक ईथरनेट केबल


उत्पाद विवरण





पीई या एटी बाहरी म्यान के साथ सभी ढांकता हुआ स्व-सहायक हवाई केबल ADSS





त्वरित विवरण:



  • सभी ढांकता हुआ स्व-सहायक एरियल केबल
  • ADSS फाइबर ऑप्टिक केबल
  • G.652D या G.657A
  • केबल व्यास: 13.0 मिमी;13.6mm; .6mm; 14 14.5मिमी
  • अधिकतम स्वीकार्य कार्य तन्य: 6000N / 10000N / 15000N
  • ब्रेकिंग स्ट्रेंथ: 15000N / 24000N / 36000N
  • उपयुक्त स्पैन (NESC Standard.m): 150/250/320
  • ADSS केबल मानक IEEE 1222-2004 के साथ-साथ IEC60794-1 का अनुपालन करता है।



विवरण:



ADSS cable is loose tube stranded. ADSS केबल फंसी ट्यूब है। Fibers, 250μm, are positioned into a loose tube made of a high फाइबर, 250μm, एक उच्च के बने एक ढीले ट्यूब में तैनात होते हैं

modulus plastic. मापांक प्लास्टिक। The tubes are stranded around a FRP (Fiber Reinforced Plastics) as a non-metallic ट्यूब एक गैर-धातु के रूप में एक FRP (फाइबर प्रबलित प्लास्टिक) के आसपास फंसे हुए हैं

central strength member into a compact and cicular cable core. एक कॉम्पैक्ट और विशेष केबल कोर में केंद्रीय शक्ति सदस्य। After the cable is filled with filling compound, it is covered with thin PE (Polyethylene) sheath as inner sheath. केबल को भरने वाले यौगिक से भरे जाने के बाद, इसे आंतरिक म्यान के रूप में पतली पीई (पॉलीइथाइलीन) म्यान से ढक दिया जाता है। After stranded layer of के फंसे परत के बाद

शक्ति के सदस्य के रूप में आंतरिक शीथ के ऊपर aramid यार्न लगाए जाते हैं, केबल के साथ पूरा किया जाता है

पीई या एटी (एंटी-ट्रैकिंग)बाहरी म्यान के रूप में।



अनुप्रयोग:

  • 110KV के तहत ओवरहेड पावर लाइन के लिए, पीई बाहरी म्यान लगाया जाता है।
  • ओवरहेड पावर लाइन के बराबर या 110KV से अधिक के लिए, एटी बाहरी म्यान लगाया जाता है।
  • समर्पित डिजाइन ओड अरोमिड मात्रा और स्ट्रैंडिंग प्रक्रिया विभिन्न स्पैन पर मांग को पूरा कर सकती है।
KT3002 पीई या एटी बाहरी म्यान के साथ सभी ढांकता हुआ स्व-सहायक हवाई केबल ADSS
विवरण और मानक:



ADSS cable is loose tube stranded. ADSS केबल फंसी ट्यूब है। Fibers, 250μm, are positioned into a loose tube made of a high फाइबर, 250μm, एक उच्च के बने एक ढीले ट्यूब में तैनात होते हैं

modulus plastic. मापांक प्लास्टिक। The tubes are stranded around a FRP (Fiber Reinforced Plastics) as a non-metallic ट्यूब एक गैर-धातु के रूप में एक FRP (फाइबर प्रबलित प्लास्टिक) के आसपास फंसे हुए हैं

central strength member into a compact and cicular cable core. एक कॉम्पैक्ट और विशेष केबल कोर में केंद्रीय शक्ति सदस्य। After the cable is filled with filling compound, it is covered with thin PE (Polyethylene) sheath as inner sheath. केबल को भरने वाले यौगिक से भरे जाने के बाद, इसे आंतरिक म्यान के रूप में पतली पीई (पॉलीइथाइलीन) म्यान से ढक दिया जाता है। After stranded layer of के फंसे परत के बाद

शक्ति के सदस्य के रूप में आंतरिक म्यान के ऊपर aramid यार्न लगाए जाते हैं, केबल के साथ पूरा किया जाता है

पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के रूप में।



ADSS केबल मानक IEEE 1222-2004 के साथ-साथ IEC60794-1 का अनुपालन करता है।

विशेषताएँ:
अच्छा यांत्रिक और तापमान प्रदर्शन;
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है;
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है;
दो समानांतर FRPs सुनिश्चित तन्यता ताकत;
पीई म्यान केबल को पराबैंगनी विकिरण से बचाता है;
छोटे व्यास, हल्के वजन और अनुकूल स्थापना;
लंबी डिलीवरी लंबाई।

तकनीकी पैमाने:

Ref.outer

व्यास

मिमी

Ref.weight

kg.km

अधिकतम स्वीकार्य कार्य तनन (एन)

तोड़ना

शक्ति

(एन)

उपयुक्त स्पान ए

एनईएससी मानक

(म)

उपयुक्त स्पैन बी

एनईएससी मानक

(म)

13.0 PE-132 / AT-142 6000 15000 230 150
13.6 PE-145 / AT-156 10000 24000 370 250
14.5 PE-164 / AT-177 15000 36000 480 320

ऑप्टिकल फाइबर
    G.652 G.655 50 / 125μm 62.5 / 125μm
क्षीणन
(+ 20 ℃)
@ 850nm     B3.0 डीबी / किमी B3.0 डीबी / किमी
@ 1300nm     ≤1.0 डीबी / किमी ≤1.0 डीबी / किमी
@ 1310nm ≤0.36
dB / किमी
≤0.40
dB / किमी

@ 1550nm ≤0.22
dB / किमी
≤0.23
dB / किमी

बैंडविड्थ (कक्षा ए) @ 850nm     ≥600 मेगाहर्ट्ज · किमी ≥200 मेगाहर्ट्ज · किमी
@ 1300nm     ≥1200 मेगाहर्ट्ज · किमी ≥600 मेगाहर्ट्ज · किमी
संख्यात्मक छिद्र     0.200 5 0.015 एनए 0.275 ± 0.015NA
केबल कट-ऑफ वेवलेंथ λcc ≤1260nm ≤1450nm
भंडारण / परिचालन तापमान: -40 ℃ से + 70 ℃
आदेश सूचना:
अंकन सिय्योन संचार KT3002 ADSS XXX M (या प्रति ग्राहक का अनुरोध)
पैकेज 1000M या 2000M, लकड़ी के ड्रम (या प्रति ग्राहक के अनुरोध)
डिलीवरी का समय आम तौर पर 25 दिनों के बाद जमा प्राप्त किया।





प्रतिस्पर्धात्मक लाभ:



1, कच्चे माल से अंतिम उत्पादों के लिए, हम अपने उत्पाद की गुणवत्ता बनाए रखने के लिए गहन गुणवत्ता जांच करते हैं:

एक, आने वाली सामग्री QC द्वारा निरीक्षण किया।

बी, विनिर्माण प्रक्रिया नियंत्रण

एक: विनिर्माण प्रक्रिया है

बी: श्रमिकों को दैनिक / साप्ताहिक / मासिक प्रशिक्षित किया जाता है

C: प्रत्येक कार्य स्टेशन पर कार्य निर्देश मैनुअल

डी: 5 एस प्रणाली लागू

ई: मशीन के रखरखाव की प्रक्रिया

सी, गुणवत्ता नियंत्रण और अंतिम निरीक्षण

क्यूसी स्टाफ विनिर्देश या परीक्षण प्रक्रिया के अनुसार सामग्री, प्रक्रिया उत्पाद और अंतिम उत्पाद की जांच करेगा।

2, भविष्य के विकास और ग्राहकों और सिय्योन संचार के लिए सफलता का समर्थन करने के लिए आवश्यक तत्व प्रौद्योगिकियों को मजबूत और विकसित करने पर हमारे अनुसंधान और विकास प्रयासों को केंद्र

3, We know customers have urgent needs. 3, हम ग्राहकों की तत्काल जरूरत है पता है। We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. हम ग्राहकों के साथ बातचीत करने के लिए प्रभावी संचार में कुशल हैं। त्वरित सेवा प्रदान करने के लिए, हम आपके लिए 7 * 24 घंटे जवाब दे सकते हैं।

4, हम पूछताछ के लिए जल्दी और पेशेवर जवाब दे सकते हैं

5, 1000 से अधिक प्रकार के केबल, कनेक्टर्स और असेंबल का उत्पादन और हमसे आयोजित किया जा सकता है

6, Intime वितरण
