| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, CE, RoHS, UL |
| मॉडल संख्या: | नेटवर्क रैक कैबिनेट |
| न्यूनतम आदेश मात्रा: | 1,000 पीसी |
| पैकेजिंग विवरण: | 1 पीसी / प्लास्टिक बैग, पीसीएस / कार्टन |
| प्रसव के समय: | आम तौर पर 10 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 30,000 पीसीएस / महीना |
| नमूना: | नेटवर्क रैक कैबिनेट | बनाड: | सिय्योन संचार |
|---|---|---|---|
| रंग: | काला ग्रे | लोडिंग क्षमता: | 60 किग्रा |
| प्रमुखता देना: | स्विंग फ्रेम एक्सेस वॉल कैबिनेट,डबल-सेक्शन डिजाइन नेटवर्क रैक कैबिनेट,180° ग्लास फ्रंट डोर डबल सेक्शन कैबिनेट |
||

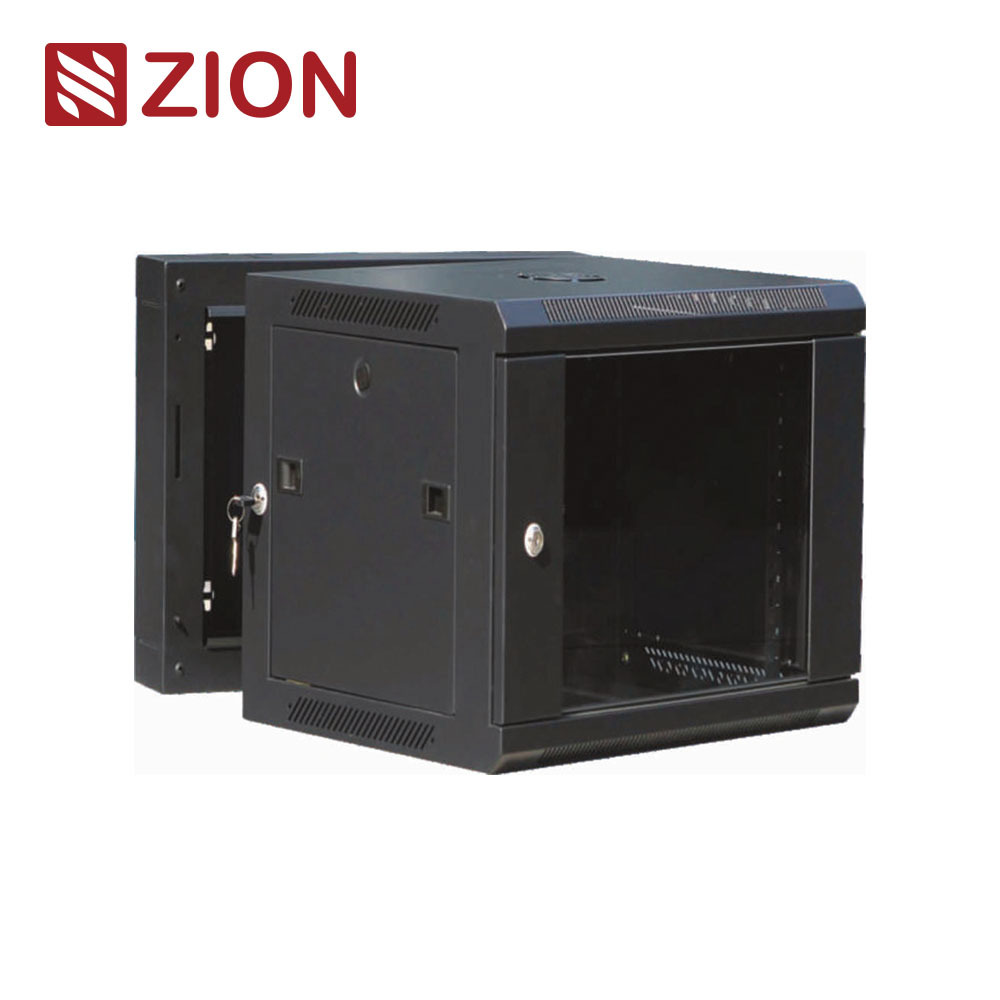

ZWS-A डबल सेक्शन वॉल कैबिनेट एक डबल-सेक्शन 19 इंच की दीवार-माउंटेड कैबिनेट है जिसे सीमित स्थान वाले वातावरण में नेटवर्क, दूरसंचार और सुरक्षा उपकरणों के लिए डिज़ाइन किया गया है,एक स्विंग-फ्रेम संरचना के साथ जो स्थापना और रखरखाव के लिए पीछे की पहुंच में सुधार करती है.
कैबिनेट फ्रंट व्यू, स्विंग-फ्रेम ओपन व्यू, रियर-एक्सेस इमेज या इंस्टॉलेशन सीन फोटो यहां जोड़ें.
स्विंग-फ्रेम डेमो, इंस्टॉलेशन गाइड, रखरखाव एक्सेस स्पष्टीकरण, या फैक्टरी अवलोकन वीडियो के लिए उपयुक्त।
ZWS-A डबल सेक्शन वॉल कैबिनेट एक 19 इंच की दीवार पर घुड़सवार कैबिनेट है जो अंतरिक्ष-सीमित इनडोर वातावरण में नेटवर्क, दूरसंचार और सुरक्षा उपकरणों के लिए बनाया गया है।एक साधारण एकल-खंड कैबिनेट के विपरीत, यह एक आंतरिक स्विंग फ्रेम के साथ एक डबल-सेक्शन संरचना का उपयोग करता है जो स्थापना, केबल कार्य और बाद में रखरखाव के दौरान पीछे की पहुंच में सुधार करता है।
इंजीनियरिंग टीमों के लिए इस कैबिनेट का चयन करने का मुख्य कारण केवल संलग्नक सुरक्षा नहीं है। वास्तविक मूल्य सेवा पहुंच तर्क है। जब रियर केबल रूटिंग या उपकरण पक्ष पहुंच मायने रखती है,एक स्विंग-फ्रेम दीवार कैबिनेट रखरखाव कठिनाई को कम कर सकता है और घने दीवार-माउंटेड तैनाती को अधिक प्रबंधनीय बना सकता है.
दीवार पर लगाए गए कई प्रोजेक्ट इसलिए विफल नहीं होते क्योंकि कैबिनेट बहुत छोटा होता है, बल्कि इसलिए क्योंकि योजना के दौरान पीछे की ओर जाने की अनुमति नहीं दी गई थी।एक डबल-सेक्शन स्विंग-फ्रेम डिजाइन अक्सर सटीक सेवा समस्या को हल करने के लिए चुना जाता है.
ZWS-A को उन परियोजनाओं के लिए डिज़ाइन किया गया है जिनके लिए बुनियादी फ्रंट डोर एक्सेस से अधिक की आवश्यकता होती है।इसकी स्विंग-फ्रेम लेआउट फील्ड टीमों को दीवार-माउंटेड वातावरण में अधिक कुशलता से काम करने में मदद करती है जहां अन्यथा रियर केबल और डिवाइस तक पहुंच मुश्किल होगी.
| विशेषता | इसका क्या मतलब है? | परियोजना का लाभ |
|---|---|---|
| वेल्डेड स्टील संरचना | स्थिर और टिकाऊ कैबिनेट निर्माण | कठोरता और संरचनात्मक विश्वसनीयता में सुधार करता है |
| डबल-सेक्शन डिजाइन | 19 इंच के उपकरण के साथ संगत आंतरिक स्विंग फ्रेम | पीछे की तरफ की स्थापना और रखरखाव को आसान बनाता है |
| 180° कांच का सामने का दरवाजा | व्यापक रूप से खुलने वाला सामने का प्रवेश | फ्रंट साइड सर्विसिंग और निरीक्षण में सुधार |
| हटाने योग्य साइड पैनल | वैकल्पिक ताला के साथ सुविधाजनक पहुँच | स्थापना और रखरखाव के लिए लचीलापन जोड़ता है |
| स्विंग फ्रेम एक्सेस | 90° से अधिक पीछे के भाग के झुकाव | संकीर्ण स्थानों में केबल और उपकरण तक पहुंच को सरल बनाता है |
| ऊपरी और निचली केबल प्रवेश | लचीले रूटिंग के लिए नॉकआउट डिजाइन | विभिन्न फील्ड केबल दिशाओं के अनुकूल |
| समायोज्य माउंटिंग रेल | गहराई समायोजन के लिए एल आकार के प्रोफाइल | स्थापित उपकरणों के लिए उपयुक्तता में सुधार |
| प्रशंसक-तैयार शीर्ष पैनल | सक्रिय वेंटिलेशन का समर्थन करता है | बंद सक्रिय उपकरणों के लिए उपयोगी |
| सहायक उपकरण संगत | अलमारियों, केबल संगठकों और शीतलन मॉड्यूल का समर्थन करता है | परियोजना लचीलापन और अनुकूलन में सुधार |
| पद | विनिर्देश |
|---|---|
| रैक मानक | 19 इंच |
| फ्रेम सामग्री | एसपीसीसी उच्च गुणवत्ता वाले शीत लुढ़का हुआ स्टील |
| माउंटिंग प्रोफाइल मोटाई | 1.2 मिमी |
| अन्य भाग मोटाई | 1.0 मिमी |
| सतह उपचार | घटाना → अचार करना → फास्फेटिंग → पाउडर कोटिंग |
| स्थिर भार क्षमता | 30 किलो तक |
| सुरक्षा स्तर | IP20 |
| सामने का दरवाजा | संरचना आरेख में दिखाए गए विभिन्न दरवाजे विकल्पों के साथ 180° कांच का सामने का दरवाजा |
| स्विंग फ्रेम | 90° से अधिक पीछे के भाग के झुकाव |
| केबल प्रवेश | ऊपरी और निचले केबल प्रवेश, नॉक-आउट डिजाइन |
| वेंटिलेशन | प्रशंसक-तैयार शीर्ष पैनल |
| मानकों का अनुपालन | ANSI/EIA RS-310-D, IEC 60297-2, DIN 41497 भाग 1, DIN 41494 भाग 7, GB/T 3047.2-92 |
ZWS-A एक स्टील आधारित डबल-सेक्शन आर्किटेक्चर का उपयोग करता है जिसमें एक रियर बॉक्स, कैबिनेट बॉडी, साइड पैनल, माउंटिंग प्रोफाइल और फ्रंट डोर व्यवस्था शामिल है।संरचना को स्विंग-फ्रेम अवधारणा के माध्यम से आसान रखरखाव पहुंच के साथ दीवार-माउंट स्थिरता को जोड़ने के लिए डिज़ाइन किया गया है.
| घटक | मात्रा | सामग्री / विनिर्देश | सतह खत्म | नोट्स |
|---|---|---|---|---|
| माउंटिंग प्लेट | 4 पीसी | 0.8 मिमी ठंडा लुढ़का हुआ स्टील | पाउडर लेपित |
