| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, CE, RoHS, UL |
| मॉडल संख्या: | नेटवर्क रैक कैबिनेट |
| न्यूनतम आदेश मात्रा: | 1,000 पीसी |
| पैकेजिंग विवरण: | 1 पीसी / प्लास्टिक बैग, पीसीएस / कार्टन |
| प्रसव के समय: | आम तौर पर 10 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 30,000 पीसीएस / महीना |
| नमूना: | नेटवर्क रैक कैबिनेट | बनाड: | सिय्योन संचार |
|---|---|---|---|
| रंग: | काला ग्रे | लोडिंग क्षमता: | 60 किग्रा |
| प्रमुखता देना: | 60 किलोग्राम लोड क्षमता दीवार कैबिनेट,स्टील फ्रेम संरचना नेटवर्क रैक कैबिनेट,टेम्पर्ड ग्लास फ्रंट डोर 19 इंच का घेर |
||

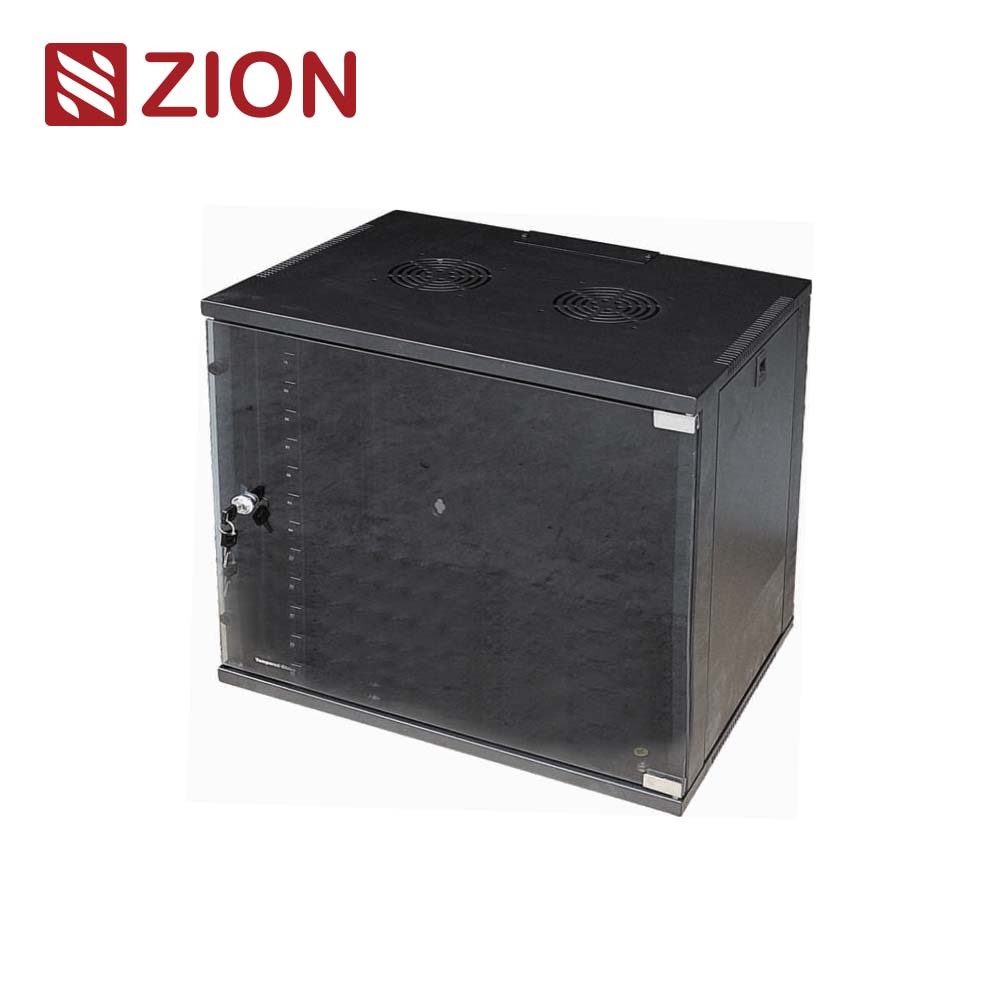

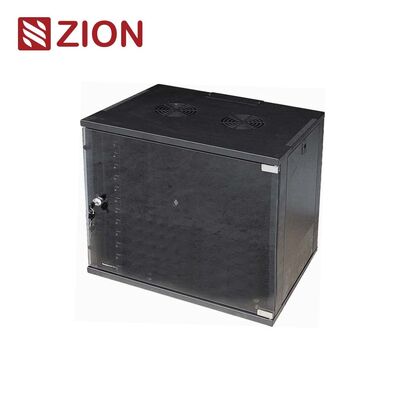

ZM-C सिंगल सेक्शन वॉल कैबिनेट एक कॉम्पैक्ट 19 इंच की दीवार-माउंटेड कैबिनेट है जिसे छोटे नेटवर्क, दूरसंचार और सुरक्षा प्रतिष्ठानों के लिए डिज़ाइन किया गया है जहां संगठित केबल रूटिंग, व्यावहारिक पहुंच,और विश्वसनीय हल्के कर्तव्य उपकरण तैनाती की आवश्यकता है.
उत्पाद सामने का दृश्य, आंतरिक माउंट प्रोफ़ाइल छवि, स्थापित परियोजना दृश्य, या खुले दरवाजे रखरखाव दृश्य जोड़ें यहाँ.
स्थापना प्रदर्शन, फैक्टरी अवलोकन, केबल-राउटिंग स्पष्टीकरण, या वेंटिलेशन उन्नयन प्रस्तुति के लिए उपयुक्त।
ZM-C सिंगल सेक्शन वॉल कैबिनेट को छोटे नेटवर्क, दूरसंचार और सुरक्षा प्रतिष्ठानों के लिए एक कॉम्पैक्ट 19 इंच के संलग्नक के रूप में तैनात किया गया है।यह इनडोर हल्के ड्यूटी तैनाती के लिए बनाया गया है जहां एक मंजिल खड़े कैबिनेट oversized हो जाएगा, लेकिन उपकरण सुरक्षा, संगठित रूटिंग और नियंत्रित पहुंच अभी भी आवश्यक है।
इसकी इस्पात फ्रेम संरचना, समायोज्य माउंटिंग सिस्टम और केबल प्रबंधन डिजाइन इसे व्यावहारिक किनारे के अनुप्रयोगों के लिए उपयुक्त बनाते हैं। परियोजना टीमों के लिए मुख्य मूल्य न केवल कॉम्पैक्ट आकार है,लेकिन स्थापना सुविधा, रखरखाव पहुंच और उपकरण संगतता के बीच संतुलन भी।
सही दीवार कैबिनेट वास्तविक तैनाती की स्थिति के आधार पर चुना जाना चाहिए, न कि केवल रैक इकाई का आकार। गहराई, दीवार की ताकत, केबल दिशा,और उपकरण गर्मी लोड अक्सर तय है कि परियोजना स्थापना के बाद बनाए रखने के लिए आसान रहता है या नहीं.
ZM-C कैबिनेट को कॉम्पैक्ट इनडोर वातावरण में कुशल स्थापना और सेवा कार्य का समर्थन करने के लिए डिज़ाइन किया गया है।इसकी संरचना और रूटिंग विशेषताएं अनावश्यक जटिलता के बजाय वास्तविक परियोजना उपयोगिता पर ध्यान केंद्रित करती हैं.
| विशेषता | इसका क्या मतलब है? | परियोजना का लाभ |
|---|---|---|
| स्टील फ्रेम संरचना | सटीक कारीगरी के साथ एकल अनुभाग कैबिनेट | कठोरता और स्थापना आत्मविश्वास में सुधार |
| 19′′ उपकरण संगत | मानक आईटी और दूरसंचार उपकरणों के लिए उपयुक्त | उपकरण संगतता योजना को सरल बनाता है |
| टेम्पर्ड ग्लास फ्रंट डोर | 180° से अधिक खुलने वाली वेल्डेड संरचना | स्थापना, निरीक्षण और रखरखाव को आसान बनाता है |
| बोल्ट वाले साइड पैनल | आसान स्थापना और रखरखाव पहुंच | प्रचार-कार्य में कठिनाई कम करने में मदद करता है |
| ऊपरी और निचली केबल प्रवेश | संगठित मार्ग के लिए कवर प्लेट | केबल अनुशासन और रूटिंग क्रम में सुधार करता है |
| समायोज्य माउंटिंग रेल | गहराई समायोजन के लिए एल आकार के प्रोफाइल | अधिक सटीक उपकरण फिट का समर्थन करता है |
| प्रशंसक-तैयार शीर्ष पैनल | वेंटिलेशन उन्नयन का समर्थन करता है | सक्रिय ताप प्रबंधन की आवश्यकता होने पर उपयोगी |
| पद | विनिर्देश |
|---|---|
| रैक मानक | 19 इंच |
| फ्रेम सामग्री | एसपीसीसी उच्च गुणवत्ता वाले शीत लुढ़का हुआ स्टील |
| माउंटिंग प्रोफाइल मोटाई | 1.2 मिमी |
| अन्य भाग मोटाई | 1.0 मिमी |
| सतह उपचार | घटाना → अचार करना → फास्फेटिंग → पाउडर कोटिंग |
| स्थिर भार क्षमता | 60 किलो तक |
| सुरक्षा स्तर | IP20 |
| सामने का दरवाजा | प्रबलित कांच का सामने का दरवाजा |
| दरवाजा खोलना | 180° से अधिक |
| केबल प्रवेश | कवर प्लेट के साथ ऊपरी और निचले केबल प्रवेश |
| वेंटिलेशन | प्रशंसक-तैयार शीर्ष पैनल |
| मानकों का अनुपालन | ANSI/EIA RS-310-D, IEC 60297-2, DIN 41497 भाग 1, DIN 41494 भाग 7, GB/T 3047.2-92 |
| अनुप्रयोग की स्थिति | इनडोर नेटवर्क, दूरसंचार और सुरक्षा प्रतिष्ठानों के लिए हल्के कर्तव्य उपकरण की तैनाती |
ZM-C कैबिनेट में मुख्य संरचनात्मक सामग्री के रूप में SPCC कोल्ड रोल्ड स्टील का उपयोग किया गया है और इसमें कैबिनेट बॉडी, साइड पैनल, माउंट प्रोफाइल, फ्रंट डोर,और एक कॉम्पैक्ट दीवार-माउंटेड प्रारूप में लॉक संरचनाइसकी संरचना अति-मात्रा क्षमता के बजाय व्यावहारिक पहुंच और संगठित हल्के-कर्तव्य तैनाती के आसपास डिज़ाइन की गई है।
| संरचना तत्व | विवरण | इंजीनियरिंग मूल्य |
|---|---|---|
| आवरण | फैन-तैयार क्षेत्र के साथ शीर्ष कवर | शीर्ष पहुंच और वेंटिलेशन उन्नयन का समर्थन करता है |
| मंत्रिमंडल | मुख्य संरचनात्मक आवरण निकाय | संकुचित भार-रहन ढांचा बनाता है |
| साइड पैनल | घुमावदार साइड एक्सेस पैनल | स्थापना और रखरखाव की सुलभता में सुधार |
| माउंट प्रोफाइल | एल के आकार का समायोज्य रेल संरचना | उपकरण की गहराई और स्थिति से मेल खाने में मदद करता है |
| प्रवेश द्वार | 180° से अधिक खोलने वाला प्रबलित कांच का दरवाजा | दृश्य निरीक्षण का समर्थन करता है और आगे की पहुंच को आसान बनाता है |
| ताला | बुनियादी सुरक्षा बंद | स्थापित उपकरणों के लिए नियंत्रित पहुँच जोड़ता है |
कॉम्पैक्ट दीवार कैबिनेट के लिए, संरचना की गुणवत्ता सबसे अधिक मायने रखती है जब साइट में काम करने की जगह सीमित होती है। आसान दरवाजा खोलना, साइड एक्सेसऔर समायोज्य रेल अक्सर एक साधारण मोटाई तुलना अकेले से अधिक क्षेत्र श्रम को कम.
ZM-C इनडोर परियोजनाओं के लिए सबसे उपयुक्त है जहां उपकरण घनत्व मध्यम है, स्थान सीमित है, और परिचालन क्रम और रखरखाव सुविधा के लिए एक नियंत्रित संलग्नक की आवश्यकता होती है।
| अनुप्रयोग परिदृश्य | क्यों ZM-C फिट | अनुमोदन से पहले क्या जांचें |
|---|---|---|
| छोटे नेटवर्क की स्थापना | मानक उपकरणों के लिए कॉम्पैक्ट दीवार-माउंटेड 19-इंच के आवास | उपकरण की गहराई, केबल दिशा, दीवार समर्थन |
| दूरसंचार किनारा बिंदु | इनडोर दूरसंचार उपकरण के संगठित उपयोग का समर्थन करता है | केबल प्रवेश पथ, सेवा मंजूरी, विकास स्थान |
| सुरक्षा स्थापना | संरक्षित इनडोर साइटों में कॉम्पैक्ट उपकरण सांद्रता के लिए उपयुक्त | ताप भार, तालाबंदी की आवश्यकता, रखरखाव की आवृत्ति |
| शाखा पक्षीय पहुँच उपकरण | उपयोगी जहां एक मंजिल खड़े कैबिनेट अत्यधिक होगा | शेल्फ की आवश्यकता, बिजली व्यवस्था, भविष्य का विस्तार |
| इनडोर लाइट ड्यूटी के लिए तैनाती | फर्श क्षेत्र का उपयोग किए बिना एक व्यवस्थित और व्यावहारिक संलग्नक प्रदान करता है | स्थापना की गुणवत्ता, पहुँच मार्ग, पर्यावरण अनुकूलता |
अधिकांश इंजीनियरिंग और खरीद टीमों के लिए सबसे तेज़ सही विकल्प स्थापना विधि, इनडोर उपयुक्तता, उपकरण गहराई, सेवा पहुंच,और कैबिनेट मॉडल को लॉक करने से पहले थर्मल व्यवहार.
| निर्णय बिंदु | जब ZM-C चुनें | यह मत चुनिए कि कब | वैकल्पिक दिशा | लागत / जोखिम / रखरखाव प्रभाव |
|---|---|---|---|---|
| संयंत्र का प्रकार | एक दीवार-माउंटेड 19 इंच संलग्नक की आवश्यकता है | इस परियोजना के लिए फर्श पर खड़े होने की क्षमता या केंद्रीय कमरे का विस्तार आवश्यक है | फर्श पर खड़ी कैबिनेट का प्रयोग करें | दीवार-कैबिनेट का सही उपयोग पदचिह्न और परियोजना लागत को बचाता है |
| भार स्तर | उपकरण 60 किलोग्राम स्थिर भार सीमा के भीतर रहता है | साइट को भारी उपकरण समर्थन या अधिक संरचनात्मक रिजर्व की आवश्यकता है | एक उच्च भार कैबिनेट मंच का चयन करें | गलत भार चयन से सुरक्षा और विश्वसनीयता का जोखिम बढ़ जाता है |
| पर्यावरण | साइट घर के अंदर है और IP20 स्वीकार्य है | बाहरी या उच्च प्रवेश सुरक्षा की आवश्यकता है | उच्च सुरक्षा वाले आवरण समाधानों का प्रयोग करें | गलत वातावरण का चयन रखरखाव और विफलता के जोखिम को बढ़ाता है |
| गहराई मेल | समायोजित माउंटिंग स्थान वास्तविक डिवाइस गहराई और केबल अनुदान फिट | उपकरण शरीर प्लस कनेक्टर्स उपयोग करने योग्य कैबिनेट स्थान से अधिक | गहरी या अलग कैबिनेट प्रारूप पर जाएँ | गहराई असंगति एक आम स्थापना-देरी का कारण है |
| थर्मल व्यवहार | गर्मी भार मध्यम है और प्रशंसक तैयार समर्थन पर्याप्त है | संलग्न उपकरणों थर्मल योजना के बिना लगातार उच्च गर्मी उत्पन्न | एक बड़ा या अधिक वेंटिलेशन उन्मुख समाधान चुनें | गर्मी को अनदेखा करने से उपकरण का जीवनकाल और परिचालन स्थिरता कम हो जाती है |
| पहुँच पैटर्न | फ्रंट एक्सेस और साइड-पैनल सर्विस लॉजिक रखरखाव योजना के अनुरूप है | साइट को असामान्य रूप से बार-बार पीछे या चौड़ी तरफ से काम करने की आवश्यकता होती है | अधिक सेवा मंजूरी के साथ एक कैबिनेट का उपयोग करें | उचित पहुंच डिजाइन श्रम और पुनः कार्य को कम करता है |
यदि परियोजना इनडोर, दीवार-माउंटेड, लाइट-ड्यूटी, गहराई से मेल खाने वाली और थर्मली प्रबंधनीय है, तो ZM-C आमतौर पर कॉम्पैक्ट नेटवर्क, दूरसंचार और सुरक्षा अनुप्रयोगों के लिए एक मजबूत फिट है।
एक सही ZM-C चयन केवल हेडलाइन आकार के बजाय तैनाती विवरण पर निर्भर करता है। बी 2 बी खरीद में सबसे आम मुद्दे उपकरण गहराई, केबल प्रवेश दिशा,और स्थापना के बाद सेवा स्थान.
| चयन कारक | पूछने के लिए प्रश्न | सिफारिश |
|---|---|---|
| रैक क्षमता | अब और बाद में कितने उपकरण और सहायक उपकरण स्थापित करने होंगे? | केवल वर्तमान भार के आकार के बजाय आरक्षित स्थान छोड़ दें |
| गहराई | कनेक्टर्स और केबल मोड़ अनुदान सहित डिवाइस की वास्तविक गहराई क्या है? | यदि संभव हो तो वास्तविक उपकरण चित्रों के साथ प्रयोग करने योग्य गहराई की पुष्टि करें |
| केबल रूटिंग | प्रवेश ऊपर से होगा, नीचे से, या दोनों से? | स्थापना से पहले रूटिंग पथ और कवर प्लेट के उपयोग की पुष्टि करें |
| वेंटिलेशन | क्या संलग्न उपकरण पर्याप्त गर्मी उत्पन्न करेंगे ताकि सक्रिय प्रशंसक समर्थन की आवश्यकता हो? | उद्धरण चरण के दौरान प्रशंसक विकल्प का मूल्यांकन करें |
| सेवा पहुँच | क्या रखरखाव के लिए पर्याप्त फ्रंट और साइड क्लीयरेंस है? | अंतिम दीवार स्थिति तय करने से पहले कार्य स्थान आरक्षित |
| परियोजना वितरण | क्या कोई कस्टम आवश्यकताएं हैं जो अंतिम बीओएम को प्रभावित करती हैं? | उत्पादन अनुसूची से पहले कैबिनेट की पूरी विन्यास फ्रीज |
स्थापना के प्रकार से शुरू करें, फिर डिवाइस की गहराई, भार, वेंटिलेशन और सेवा स्थान की पुष्टि करें। यदि सभी चार वास्तविक साइट से मेल खाते हैं, तो कैबिनेट निर्णय बाद में बनाए रखने के लिए बहुत सुरक्षित और आसान हो जाता है।
यह छोटे इनडोर नेटवर्क, दूरसंचार और सुरक्षा प्रतिष्ठानों के लिए डिज़ाइन किया गया है जिन्हें एक कॉम्पैक्ट 19 इंच की दीवार पर लगाए गए संलग्नक की आवश्यकता होती है।
नहीं, निर्दिष्ट सुरक्षा स्तर IP20 है, इसलिए यह इनडोर उपयोग के लिए है।
यह कैबिनेट की हल्के-कर्तव्य भार और गहराई सीमाओं के भीतर मानक 19 इंच के आईटी और दूरसंचार उपकरणों के लिए उपयुक्त है।
समायोज्य एल-आकार के माउंटिंग रेल वास्तविक डिवाइस गहराई और स्थिति से मेल खाने में मदद करते हैं, स्थापना असंगतता जोखिम को कम करते हैं।
हाँ. शीर्ष पैनल प्रशंसक के लिए तैयार है, जो आवश्यक होने पर सक्रिय वेंटिलेशन की योजना बनाना आसान बनाता है.
खरीद में उपकरण की गहराई, केबल-प्रवेश दिशा, दीवार-माउंट की स्थिति, वेंटिलेशन की आवश्यकता, मात्रा और क्या रखरखाव योजना कैबिनेट लेआउट के अनुरूप है, इसकी पुष्टि होनी चाहिए।
ZM-C सिंगल सेक्शन वॉल कैबिनेट कॉम्पैक्ट इनडोर नेटवर्क, दूरसंचार और सुरक्षा तैनाती के लिए एक व्यावहारिक और विश्वसनीय दीवार घुड़सवार समाधान है। इसकी ताकत इसकी स्टील फ्रेम संरचना में निहित है,समायोज्य माउंटिंग सिस्टम, संगठित केबल-प्रवेश डिजाइन, और अनावश्यक ओवरसाइजिंग के बजाय व्यावहारिक सेवा पहुंच।
सर्वोत्तम परियोजना परिणामों के लिए, इसे वास्तविक स्थापना स्थितियों के आधार पर मूल्यांकन करें: डिवाइस की गहराई, इनडोर वातावरण, दीवार समर्थन, थर्मल लोड और रखरखाव पहुंच।ZM-C संगठित हल्के कर्तव्य उपकरण तैनाती के लिए एक लागत प्रभावी संलग्नक विकल्प बन जाता है.
