| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, CE, RoHS, UL |
| मॉडल संख्या: | नेटवर्क रैक कैबिनेट |
| न्यूनतम आदेश मात्रा: | 1,000 पीसी |
| पैकेजिंग विवरण: | 1 पीसी / प्लास्टिक बैग, पीसीएस / कार्टन |
| प्रसव के समय: | आम तौर पर 10 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 30,000 पीसीएस / महीना |
| नमूना: | नेटवर्क रैक कैबिनेट | बनाड: | सिय्योन संचार |
|---|---|---|---|
| रंग: | काला ग्रे | लोडिंग क्षमता: | 60 किग्रा |
| प्रमुखता देना: | मॉड्यूलर फ्लैट-पैक नेटवर्क कैबिनेट,800 किलोग्राम भार क्षमता सर्वर रैक,उच्च वायुप्रवाह हेक्सागोनल डाटा सेंटर कैबिनेट |
||

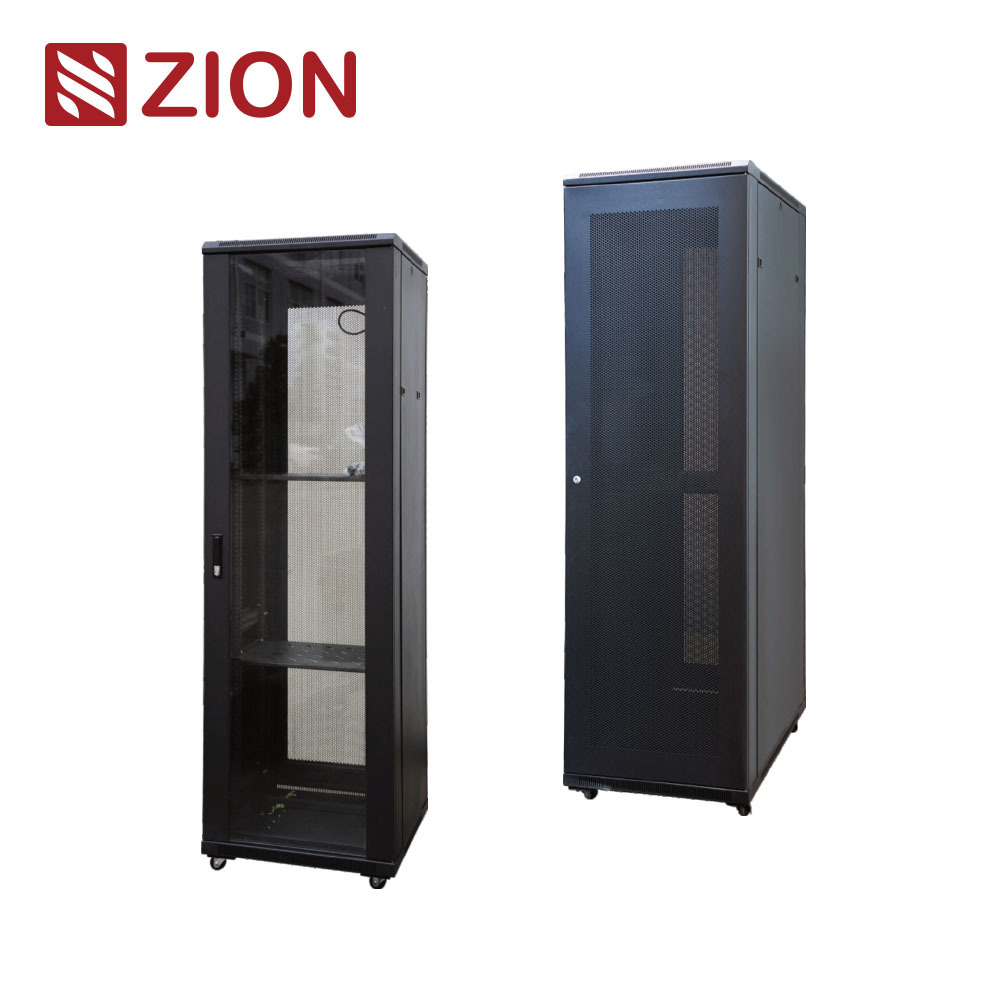

जेडएस स्टैंडिंग नेटवर्क कैबिनेट एक प्रोजेक्ट-स्तरीय फ्लोर-स्टैंडिंग रैक है जिसे नेटवर्क इंफ्रास्ट्रक्चर वातावरण के लिए डिज़ाइन किया गया है, जिन्हें यांत्रिक शक्ति, व्यवस्थित केबलिंग, सेवा पहुंच और डिप्लॉयमेंट लचीलेपन की आवश्यकता होती है। इसे डेटा सेंटर, टेलीकॉम रूम, सुरक्षा प्रणाली, स्ट्रक्चर्ड केबलिंग नोड्स और औद्योगिक नेटवर्क इंस्टॉलेशन के लिए स्थान दिया गया है।
हल्के बाड़ों की तुलना में, जेडएस श्रृंखला मॉड्यूलर निर्माण, उच्च वेंटिलेशन दक्षता और सर्वर, स्विच, पैच पैनल, पीडीयू और इंटेलिजेंट मॉनिटरिंग उपकरण के साथ व्यापक संगतता पर केंद्रित है। फ्लैट-पैक संरचना इसे इंजीनियरिंग परियोजनाओं के लिए भी उपयुक्त बनाती है जो ऑन-साइट उपयोगिता के साथ-साथ माल ढुलाई दक्षता की परवाह करती हैं।
जेडएस श्रृंखला डिप्लॉयमेंट व्यावहारिकता के आसपास बनाई गई है। इसकी मुख्य विशेषताएं उपकरण समर्थन में सुधार करती हैं, माल ढुलाई की मात्रा कम करती हैं, केबल प्रबंधन को सरल बनाती हैं, और टीमों को इंस्टॉलेशन के बाद कैबिनेट को सेवा योग्य रखने में मदद करती हैं।
| विशेषता | डिजाइन बिंदु | इंजीनियरिंग मूल्य |
|---|---|---|
| मजबूत वेल्डेड संरचना | उच्च-कठोरता स्टील फ्रेम | अधिक स्थिर उपकरण इंस्टॉलेशन का समर्थन करता है |
| फ्लैट-पैक डिजाइन | बिना असेंबल किए शिपिंग से मात्रा लगभग 40% कम हो जाती है | लॉजिस्टिक्स और भंडारण लागत को कम करने में मदद करता है |
| उच्च-एयरफ्लो दरवाजे | षट्कोणीय छिद्रित सामने और पीछे के दरवाजे, 180° खुलते हैं | कूलिंग पाथ और इंस्टॉलेशन एक्सेस में सुधार करता है |
| हटाने योग्य साइड पैनल | क्विक-रिलीज़ पैनल, वैकल्पिक लॉकिंग | तेज़ सेवा पहुंच और बेहतर सुरक्षा नियंत्रण |
| एडजस्टेबल माउंटिंग रेल | एस-आकार के चलने योग्य प्रोफाइल | विभिन्न उपकरण गहराई के साथ अधिक आसानी से फिट होते हैं |
| पैर + कैस्टर | एडजस्टेबल पैर और गतिशीलता कैस्टर | पोजिशनिंग सटीकता और कैबिनेट आंदोलन दोनों का समर्थन करता है |
| लचीला केबल प्रबंधन | टॉप एंट्री, एडजस्टेबल बॉटम एंट्री, और अंडर-बेस रूटिंग | स्वच्छ केबल संगठन बनाए रखने में मदद करता है |
| सुरक्षा और ग्राउंडिंग | लॉक करने योग्य दरवाजे, एकीकृत अर्थिंग, कैबिनेट बाइंग किट | इंजीनियरिंग डिप्लॉयमेंट के लिए विश्वसनीयता में सुधार करता है |
| एक्सेसरी संगत | शेल्फ, पीडीयू, कूलिंग यूनिट, केबल मैनेजर, स्मार्ट मॉड्यूल का समर्थन करता है | कैबिनेट जीवनचक्र पर अपग्रेड लचीलेपन में सुधार करता है |
इंजीनियरिंग, खरीद और परियोजना टीमों के लिए, सबसे महत्वपूर्ण विशिष्टताएं सामग्री की मोटाई, लोड क्षमता, सुरक्षा स्तर, कोटिंग प्रक्रिया और अंतरराष्ट्रीय मानकों का अनुपालन हैं। ये वे आइटम हैं जो सेवा जीवन, संगतता और इंस्टॉलेशन आत्मविश्वास को प्रभावित करते हैं।
| आइटम | विनिर्देश | चयन अर्थ |
|---|---|---|
| सामग्री | एसपीसीसी उच्च-गुणवत्ता वाला कोल्ड-रोल्ड स्टील | नेटवर्क और टेलीकॉम कैबिनेट के लिए विश्वसनीय आधार सामग्री |
| माउंटिंग प्रोफाइल मोटाई | 2.0 मिमी | रेल की ताकत और उपकरण समर्थन के लिए महत्वपूर्ण |
| अन्य संरचना मोटाई | 1.2 मिमी | ताकत और निर्माण दक्षता को संतुलित करता है |
| सतह उपचार | डिग्रीजिंग → पिकलिंग → फॉस्फेटिंग → पाउडर कोटिंग | कोटिंग स्थायित्व और बेहतर सतह स्थिरता का समर्थन करता है |
| स्थिर लोडिंग क्षमता | एडजस्टेबल फीट पर 800 किलोग्राम तक | भारी नेटवर्क और मिश्रित सक्रिय उपकरण डिप्लॉयमेंट के लिए मुख्य सीमा |
| सुरक्षा स्तर | आईपी20 | इनडोर नियंत्रित वातावरण के लिए उपयुक्त |
| वेंटिलेशन विवरण | षट्कोणीय वेंट पैटर्न, वेंटिलेशन दर 71% के रूप में दिखाई गई | जब एयरफ्लो प्रदर्शन प्राथमिकता हो तो उपयोगी |
| मानक अनुपालन | ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 भाग 1 और भाग 7, ETSI मानक | अंतरराष्ट्रीय रैक और बाड़ों की आवश्यकताओं के साथ व्यापक संगतता का समर्थन करता है |
जेडएस कैबिनेट प्रोजेक्ट वातावरण के लिए डिज़ाइन किया गया है जिन्हें एक साधारण कम लागत वाले बाड़े के बजाय विश्वसनीय उपकरण आवास और व्यवस्थित पहुंच की आवश्यकता होती है। यह पारंपरिक आईटी स्पेस और अधिक विशिष्ट बुनियादी ढांचा कमरों दोनों में फिट बैठता है।
| अनुप्रयोग | विशिष्ट आवश्यकता | अनुशंसित कैबिनेट फोकस |
|---|---|---|
| डेटा सेंटर | एयरफ्लो, केबल संगठन, उपकरण घनत्व | वेंटेड दरवाजे, पर्याप्त गहराई, और अच्छी टॉप/बॉटम केबल योजना का उपयोग करें |
| टेलीकॉम रूम | विश्वसनीय रैक संरचना और मानक संगतता | रेल की ताकत, ग्राउंडिंग और सुरक्षित लॉकिंग को प्राथमिकता दें |
| सुरक्षा प्रणाली | बिजली, नेटवर्क और नियंत्रण उपकरणों के लिए व्यवस्थित आवास | व्यावहारिक केबल रूटिंग और सेवा पहुंच चुनें |
| स्ट्रक्चर्ड केबलिंग नोड्स | पैचिंग स्पेस और एक्सेसरी समर्थन | साइड केबल स्पेस की आवश्यकता होने पर 800 मिमी चौड़ाई पर विचार करें |
| औद्योगिक नेटवर्क इंस्टॉलेशन | स्थिर आवास और रखरखाव योग्य पहुंच | मजबूत संरचना और कैबिनेट सुरक्षा पर ध्यान केंद्रित करें |
कैबिनेट चयन के लिए, मुख्य निर्णय केवल यू ऊंचाई नहीं है। इंजीनियरों को केबल वॉल्यूम, एयरफ्लो आवश्यकता, इंस्टॉलेशन गहराई, लॉजिस्टिक्स विधि और क्या परियोजना को बुनियादी रैक आवास या अधिक अपग्रेड-तैयार कैबिनेट प्लेटफॉर्म की आवश्यकता है, के आधार पर निर्णय लेना चाहिए।
| यदि आपकी परियोजना इस तरह दिखती है | मुख्य चिंता | बेहतर विकल्प | क्यों |
|---|---|---|---|
| परियोजना वितरण के लिए कम माल ढुलाई मात्रा की आवश्यकता है | शिपिंग दक्षता | फ्लैट-पैक कॉन्फ़िगरेशन | शिपिंग वॉल्यूम को कम करता है और थोक इंजीनियरिंग डिलीवरी में सुधार करता है |
| सक्रिय उपकरणों के लिए बेहतर एयरफ्लो की आवश्यकता है | कूलिंग प्रदर्शन | वेंटेड या छिद्रित दरवाजे के विकल्प | सीलबंद दरवाजों की तुलना में बेहतर वेंटिलेशन पाथ |
| बड़े केबल वॉल्यूम या साइड केबल रूटिंग प्राथमिकता | केबल प्रबंधन | 800 मिमी चौड़ाई वाला कैबिनेट | स्पेसर्स और वर्टिकल केबल मैनेजर पार्ट्स का समर्थन कर सकता है |
| एक रैक में मिश्रित उपकरण गहराई | माउंटिंग लचीलापन | एडजस्टेबल रेल डिजाइन | अधिक डिवाइस गहराई संयोजनों में फिट बैठता है |
| बुनियादी निष्क्रिय उपकरण, कम गर्मी, सरल केबल लोड | बजट नियंत्रण | मानक व्यावहारिक दरवाजा और गहराई विकल्प | प्रीमियम एयरफ्लो या आकार को ओवर-स्पेस करने से बचें |
| भविष्य की एक्सेसरी विस्तार की आवश्यकता है | जीवनचक्र लचीलापन | पीडीयू, शेल्फ, फैन ट्रे, और केबल मैनेजर के उपयोग के साथ संरेखित मॉडल चुनें | भविष्य के रेट्रोफिट घर्षण को कम करता है |
जेडएस श्रृंखला कई सामने और पीछे के दरवाजे शैलियों की पेशकश करती है ताकि परियोजनाएं एयरफ्लो, दृश्यता और उपस्थिति को संतुलित कर सकें। यह तब उपयोगी होता है जब विभिन्न कमरों या उपकरण भारों को अलग-अलग पहुंच और शीतलन व्यवहार की आवश्यकता होती है।
| दरवाजे का प्रकार | विशिष्ट चरित्र | सर्वश्रेष्ठ फिट |
|---|---|---|
| कठोर ग्लास दरवाजा | दृश्य निरीक्षण के अनुकूल | जिन परियोजनाओं में स्वच्छ सामने की उपस्थिति वांछित है |
| बिना छेद वाला स्टील दरवाजा | बंद उपस्थिति | कम एयरफ्लो मांग वाले बुनियादी संलग्न अनुप्रयोग |
| वेंटेड बॉर्डर वाला ग्लास दरवाजा | मिश्रित दृश्यता और वेंटिलेशन | सामान्य-उद्देश्य सक्रिय नेटवर्क कैबिनेट |
| वेंटेड प्लेट दरवाजा | एयरफ्लो-उन्मुख धातु दरवाजा | उच्च गर्मी या सक्रिय उपकरण कमरे |
| डबल-सेक्शन वेंटेड दरवाजा | स्प्लिट-डोर वेंटेड शैली | तंग गलियारों में रियर-डोर एक्सेस |
| आर्क वेंटेड दरवाजा | विशिष्ट उपस्थिति और वेंटिलेशन | जिन परियोजनाओं में सौंदर्य और शीतलन दोनों की आवश्यकताएं हैं |
| मजबूत प्लेट वेंटेड दरवाजा | मजबूत वेंटेड धातु शैली | स्थायित्व और एयरफ्लो को प्राथमिकता देने वाली परियोजनाएं |
जेडएस श्रृंखला 600 मिमी और 800 मिमी चौड़ाई वाले परिवारों में 18U, 22U, 27U, 32U, 37U, 42U, 45U, और 47U प्लेटफॉर्म को कवर करती है। व्यावहारिक रूप से, चयन उपकरण की ऊंचाई, गहराई की आवश्यकता और क्या अतिरिक्त साइड केबल स्पेस की आवश्यकता है, का पालन करना चाहिए।
| यू रेंज | 600 मिमी चौड़ाई के उदाहरण | 800 मिमी चौड़ाई के उदाहरण | विशिष्ट उपयोग |
|---|---|---|---|
| 18U | ZS6618 / ZS6818 / ZS6918 / ZS6018 | ZS8618 / ZS8818 / ZS8918 / ZS8018 | कॉम्पैक्ट प्रोजेक्ट रैक |
| 22U | ZS6622 / ZS6822 / ZS6922 / ZS6022 | ZS8622 / ZS8822 / ZS8922 / ZS8022 | शाखा कमरे और मध्यम रैक |
| 27U / 32U | ZS6627 / ZS6827 / ZS6927 / ZS6027; ZS6632 / ZS6832 / ZS6932 / ZS6032 | ZS8627 / ZS8827 / ZS8927 / ZS8027; ZS8632 / ZS8832 / ZS8932 / ZS8032 | मिश्रित नेटवर्क और केबलिंग डिप्लॉयमेंट |
| 37U / 42U | ZS6637 / ZS6837 / ZS6937 / ZS6037; ZS6642 / ZS6842 / ZS6042 / ZS6242 | ZS8637 / ZS8837 / ZS8937 / ZS8037; ZS8642 / ZS8842 / ZS8042 / ZS8242 | उच्च-क्षमता वाले कमरे और कोर रैक |
| 45U / 47U | ZS6645 / ZS6845 / ZS6045 / ZS6245; ZS6647 / ZS6847 / ZS6047 / ZS6247 | ZS8645 / ZS8845 / ZS8045 / ZS8245; ZS8647 / ZS8847 / ZS8047 / ZS8247 | बड़े पैमाने पर या भविष्य के लिए तैयार डिप्लॉयमेंट |
कैबिनेट की लागत को एक प्रोजेक्ट लागत के रूप में मूल्यांकन किया जाना चाहिए, न कि केवल एक हार्डवेयर लाइन आइटम के रूप में। परिवहन वॉल्यूम, इंस्टॉलेशन समय, सेवा पहुंच, केबल संगठन और एयरफ्लो सभी कैबिनेट के साइट पर पहुंचने के बाद कुल स्वामित्व लागत को प्रभावित करते हैं।
| मूल्यांकन क्षेत्र | कम-स्पेक कैबिनेट जोखिम | जेडएस कैबिनेट लाभ | व्यावहारिक प्रभाव |
|---|---|---|---|
| लॉजिस्टिक्स | प्रति कैबिनेट उच्च परिवहन लागत | फ्लैट-पैक शिपिंग दृष्टिकोण | परियोजना वितरण के लिए बेहतर माल ढुलाई दक्षता |
| उपकरण समर्थन | रेल की कमजोरी या खराब संरचनात्मक आत्मविश्वास | 2.0 मिमी माउंटिंग प्रोफाइल और मजबूत फ्रेम डिजाइन | सक्रिय बुनियादी ढांचा उपकरणों के लिए बेहतर स्थिरता |
| कूलिंग | प्रतिबंधित एयरफ्लो और थर्मल बिल्डअप | वेंटेड दरवाजे के विकल्प और उच्च-वेंटिलेशन डिजाइन | सक्रिय नेटवर्क डिप्लॉयमेंट के लिए कम एयरफ्लो जोखिम |
| रखरखाव पहुंच | धीमी सेवा, कठिन साइड एक्सेस | क्विक-रिलीज़ साइड पैनल और 180° दरवाजे का खुलना | तेज़ इंस्टॉलेशन और बाद में आसान सेवा |
| केबल प्रबंधन | अव्यवस्थित रूटिंग, कम एयरफ्लो, कठिन समस्या निवारण | टॉप, बॉटम, और अंडर-बेस रूटिंग विकल्प; 800 मिमी एक्सेसरी | स्वच्छ रैक लेआउट और बेहतर दीर्घकालिक रखरखाव |
| अपग्रेड लचीलापन | एक्सेसरी सीमाएं | शेल्फ, पीडीयू, फैन यूनिट, केबल मैनेजर, स्मार्ट मॉड्यूल के साथ व्यापक संगतता | बेहतर जीवनचक्र अनुकूलनशीलता |
जेडएस स्टैंडिंग नेटवर्क कैबिनेट स्ट्रक्चर्ड नेटवर्क इंफ्रास्ट्रक्चर के लिए एक व्यावहारिक प्रोजेक्ट-स्तरीय बाड़ा है। इसका मूल्य मॉड्यूलर शिपिंग, मजबूत संरचना, एडजस्टेबल रेल डिजाइन, लचीली केबल रूटिंग, कई दरवाजे के विकल्प और एक व्यापक एक्सेसरी इकोसिस्टम के साथ संगतता से आता है।
तेज़ चयन के लिए, ऑर्डर करने से पहले छह पैरामीटर की पुष्टि करें: आवश्यक यू ऊंचाई, कैबिनेट चौड़ाई, कैबिनेट गहराई, दरवाजे का प्रकार, एयरफ्लो स्तर, और एक्सेसरी योजना। ये इनपुट आमतौर पर केवल पार्ट नंबर की तुलना करने की तुलना में सही जेडएस मॉडल को अधिक सटीक रूप से निर्धारित करते हैं।
