| उत्पत्ति के प्लेस: | निंगबो, शंघाई |
|---|---|
| ब्रांड नाम: | Zion communication |
| मॉडल संख्या: | FR331-यूएन |
| न्यूनतम आदेश मात्रा: | 10 किमी |
| पैकेजिंग विवरण: | रोल, लकड़ी का स्पूल, कार्टन, फूस |
| प्रसव के समय: | आम तौर पर 25 कार्य दिवस |

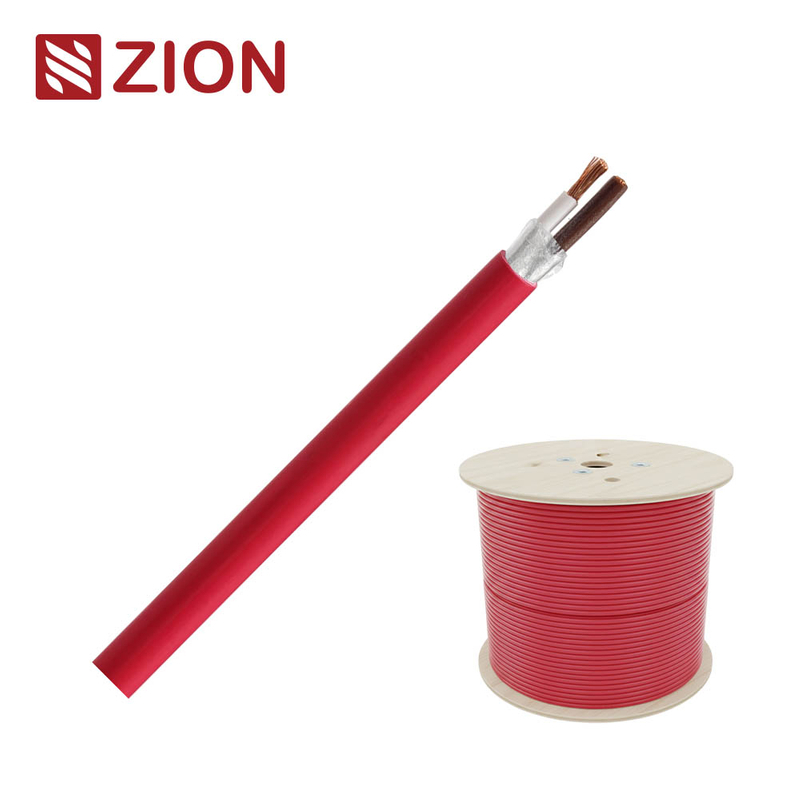

अग्निरोधी केबल 2 × 1.5 वर्ग मिमी | BS 6387 / IEC 60331 / LSZH (लाल RAL 3000)
| आइटम | विशिष्टता |
|---|---|
| उत्पाद का नाम | अग्निरोधी केबल |
| मॉडल नंबर | FR6387-UN-0215 |
| निर्माण का प्रकार | CU / FR / LSZH (अपरिरक्षित) |
| कंडक्टर सामग्री | फंसे हुए नंगे तांबे (कक्षा 5, EN 60228) |
| कंडक्टर का आकार | 28 × 0.25 मिमी |
| नाममात्र क्रॉस सेक्शन | 2 × 1.5 वर्ग मिमी |
| रेटेड वोल्टेज | 300 / 500 V |
| ऑपरेटिंग तापमान | −30 °C ~ +90 °C |
| बाहरी रंग | लाल RAL 3000 |
| लागू मानक | IEC 60331-21 (FE180), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50200 PH120, CE, RoHS |
| घटक | सामग्री / विवरण | मानक | आयाम |
|---|---|---|---|
| कंडक्टर | फंसे हुए नंगे तांबे | EN 60228 | 28 × 0.25 मिमी |
| DC प्रतिरोध (20 °C) | — | EN 60228 | 13.3 Ω/किमी |
| इन्सुलेशन | सिलिकॉन रबर (गर्मी प्रतिरोधी) | IEC/EN 60811-203 | 0.45 मिमी मोटा |
| इन्सुलेशन व्यास | — | IEC/EN 60811-201 | 2.4 ± 0.1 मिमी |
| इन्सुलेशन रंग | भूरा / सफेद | — | — |
| इन्सुलेशन प्रतिरोध | > 200 MΩ/किमी | — | — |
| अग्नि अवरोध परत | अभ्रक टेप | — | 0.14 × 22 मिमी |
| समग्र स्क्रीन | — (अपरिरक्षित प्रकार) | — | — |
| ड्रेन वायर | — | — | — |
| बाहरी आवरण | LSZH (कम धुआं शून्य हैलोजन) | IEC/EN 60811-202 | 0.6 मिमी मोटा |
| बाहरी व्यास | — | IEC/EN 60811-203 | 6.3 ± 0.2 मिमी |
| ट्विस्ट की पिच | — | — | 106 ± 10 मिमी |
| अधिष्ठापन | — | — | 2.3 mH/किमी |
| उच्च-वोल्टेज परीक्षण | EN 50288-7 | 2.0 kV / 1 मिनट | — |
| परीक्षण आइटम | मानक | आवश्यकता / विवरण |
|---|---|---|
| अग्नि प्रतिरोध | IEC 60331-21 (FE180) / BS 6387 CAT B, CAT C | 750–950 °C पर 180 मिनट के लिए सर्किट अखंडता बनाए रखता है |
| ज्वाला प्रसार | IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4 | एकल और गुच्छेदार केबलों पर लौ प्रसार को प्रतिबंधित करता है |
| धुआं घनत्व | IEC 61034-1/2 | दृश्यता और सुरक्षा के लिए कम धुआं उत्सर्जन |
| संक्षारक गैस उत्सर्जन | IEC 60754-1/2 / EN 50267 | कम एसिड गैस, हैलोजन मुक्त |
| RoHS अनुपालन | EU निर्देश 2011/65/EU | पुष्टि की गई (Pb, Cd, Hg, Cr⁶⁺, PBB, PBDE मुक्त) |
इन्सुलेशन प्रतिरोध: > 200 MΩ/किमी
वोल्टेज विदस्टैंड: 2.0 kV (1 मिनट)
अधिष्ठापन: 2.3 mH/किमी
ऑपरेटिंग तापमान: −30 °C ~ +90 °C
न्यूनतम झुकने का त्रिज्या: 10 × OD
अग्नि उत्तरजीविता अवधि: 180 मिनट (FE180 / PH120)
महत्वपूर्ण नियंत्रण और बिजली सर्किट के लिए जिन्हें आग की स्थिति में चालू रहना चाहिए
अग्नि-अलार्म और आपातकालीन प्रकाश व्यवस्था
धुआं निष्कर्षण और स्प्रिंकलर नियंत्रण
सार्वजनिक भवन, सुरंग, हवाई अड्डे, अस्पताल, डेटा केंद्र
FE180 / PH120 अग्नि प्रतिरोध: 950 °C पर 180 मिनट तक संचालन बनाए रखता है
LSZH बाहरी आवरण: कम धुआं और गैर-विषैले गैस उत्सर्जन
सिलिकॉन + अभ्रक इन्सुलेशन: उत्कृष्ट तापीय और परावैद्युत स्थिरता
✅ प्रमाणित गुणवत्ता: IEC, BS, EN, CE और RoHS मानकों के अनुरूप
