| उत्पत्ति के प्लेस: | निंगबो, शंघाई |
|---|---|
| ब्रांड नाम: | Zion communication |
| मॉडल संख्या: | FR331-यूएन |
| न्यूनतम आदेश मात्रा: | 10 किमी |
| पैकेजिंग विवरण: | रोल, लकड़ी का स्पूल, कार्टन, फूस |
| प्रसव के समय: | आम तौर पर 25 कार्य दिवस |
| प्रमुखता देना: | 2 × 1.5 वर्ग मिमी अग्नि प्रतिरोधी केबल,IEC 60331-21 (FE90) अनुरूप LSZH केबल,कम धुआं वाला शून्य हलोजन FE90 केबल |
||
|---|---|---|---|
| वस्तु | विनिर्देश |
|---|---|

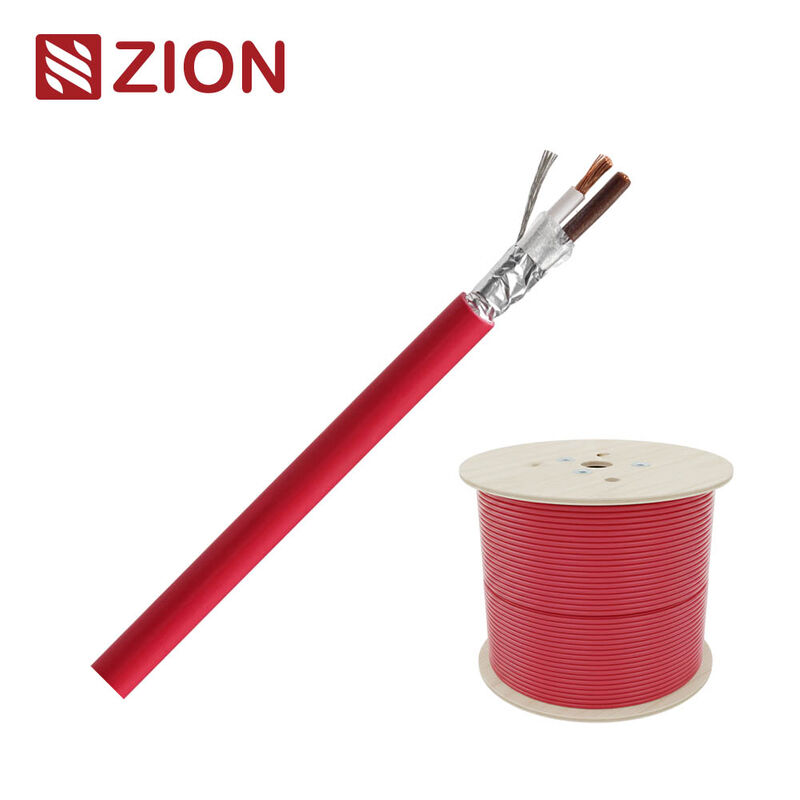

| प्रोडक्ट का नाम | आग प्रतिरोधी केबल |
| प्रतिरूप संख्या। | FR331-OS-0215 |
| निर्माण प्रकार | सीयू/एफआर/ओएस/एलएसजेडएच (कुल मिलाकर जांचा गया) |
| कंडक्टर सामग्री | फंसे हुए नंगे तांबे (कक्षा 5, EN 60228) |
| कंडक्टर का आकार | 28 * 0.25 मिमी |
| नाममात्र क्रॉस सेक्शन | 2*1.5 वर्ग मिमी |
| रेटेड वोल्टेज | 300/500 वी |
| परिचालन तापमान | −30 डिग्री सेल्सियस ~ +90 डिग्री सेल्सियस |
| रंग | लाल आरएएल 3000 |
| लागू मानक | आईईसी 60331-21 (एफई90), बीएस 6387 कैट बी/सी, आईईसी 60332-1-2, आईईसी 60332-3-24, एन 50266-2-4, सीई, आरओएचएस |
| अवयव | सामग्री/विवरण | मानक | DIMENSIONS |
|---|---|---|---|
| कंडक्टर | फंसे हुए नंगे तांबे | एन 60228 | 28 * 0.25 मिमी |
| डीसी प्रतिरोध (20 डिग्री सेल्सियस) | -- | एन 60228 | ≤ 13.3 Ω/किमी |
| इन्सुलेशन | सिलिकॉन रबर (गर्मी प्रतिरोधी) | आईईसी/ईएन 60811-203 | ≥ 0.45 मिमी |
| इन्सुलेशन व्यास | -- | आईईसी/ईएन 60811-201 | 2.4 ± 0.1 मिमी |
| इन्सुलेशन रंग | गोरा गेहुँआ | -- | -- |
| इन्सुलेशन प्रतिरोध | > 200 एमए/किमी | -- | -- |
| समग्र स्क्रीन | एल्यूमिनियम फ़ॉइल (ओवरलैप्ड) | -- | 0.04 * 22 मिमी |
| नाली की तार | टिन्ड कॉपर (7 * 0.3 मिमी) | -- | -- |
| बाहरी आवरण | एलएसजेडएच (कम धुआं शून्य हैलोजन) | आईईसी/ईएन 60811-202 | ≥ 0.6 मिमी |
| बहरी घेरा | -- | आईईसी/ईएन 60811-203 | 6.3 ± 0.2 मिमी |
| ट्विस्ट की पिच | -- | -- | 106 ± 10 मिमी |
| अधिष्ठापन | -- | -- | 2.3 एमएच/किमी |
| उच्च वोल्टेज परीक्षण | एन 50288-7 | 2.0 केवी/1 मिनट | -- |
| परीक्षण आइटम | मानक | विवरण/आवश्यकता |
|---|---|---|
| आग प्रतिरोध | आईईसी 60331-21 (एफई90) / बीएस 6387 कैट बी, कैट सी | 750-850 डिग्री सेल्सियस पर 90 मिनट तक सर्किट अखंडता बनाए रखता है |
| ज्वाला प्रसार | आईईसी 60332-1-2 / आईईसी 60332-3-24 / एन 50266-2-4 | एकल और गुच्छित केबलों पर लौ के प्रसार को प्रतिबंधित करता है |
| धुआं घनत्व | आईईसी 61034-1/2 | कम धुआं उत्सर्जन और दृश्यता सुनिश्चित करता है |
| संक्षारक गैस उत्सर्जन | आईईसी 60754-1/2 / एन 50267 | कम एसिड गैस, हलोजन मुक्त |
| आरओएचएस अनुकूल | ईयू निर्देश 2011/65/ईयू | पुष्टि की गई (पीबी, सीडी, एचजी, सीआर⁶⁺, पीबीबी, पीबीडीई फ्री) |
