Weight: | <1.2kg | Size: | 227mmx160mmx70mm |
---|---|---|---|
Working Temperature: | -10℃~+50℃ | Storage Temperature: | -40°C~+70°C |
Display: | 7 inch color touch screen,resolution 1024X600 | ||
प्रमुखता देना: | otdr ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर,ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर OTDR,उच्च प्रदर्शन ओटीडीआर |

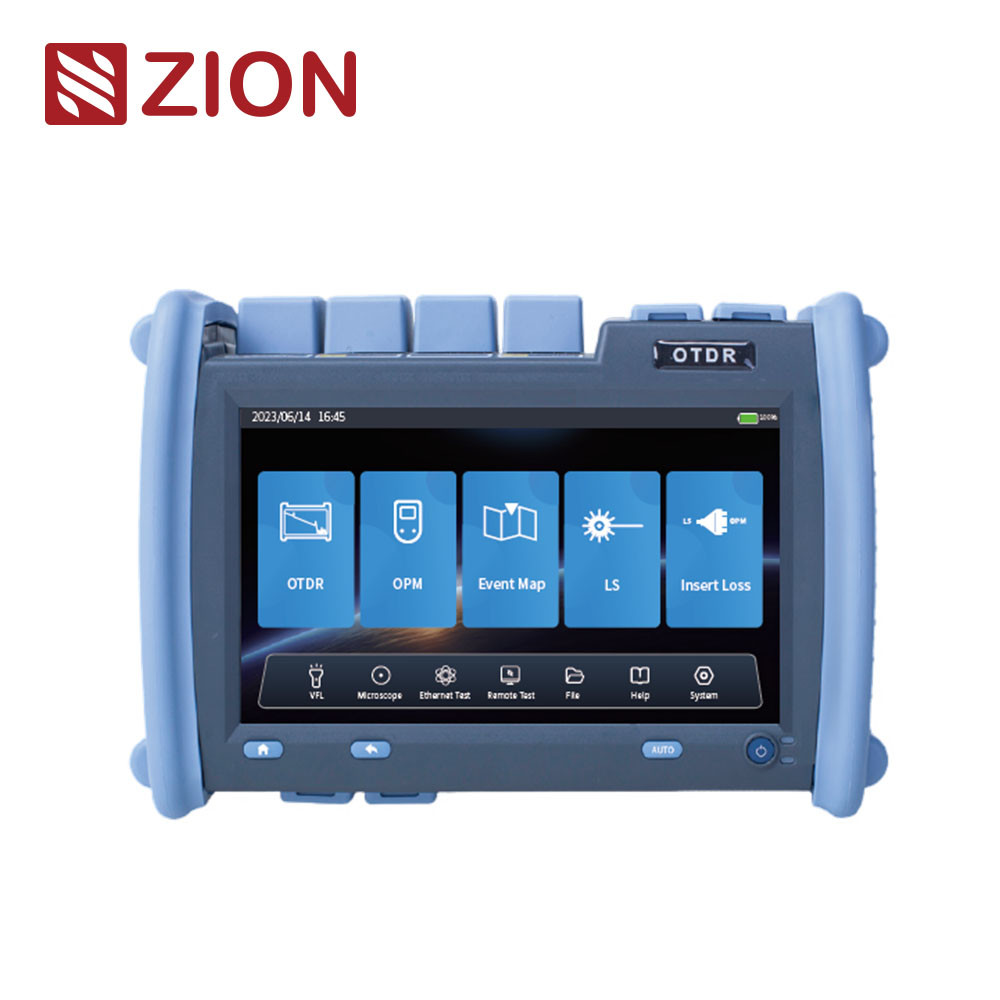

ZCOTDR-6800 श्रृंखला उच्च प्रदर्शन OTDR 7-इंच रंगीन स्क्रीन को अपनाता है, जो ऑपरेशन को आसान बनाता है।यह ग्राहकों को संचार लिंक क्षेत्र परीक्षण और बाद में रखरखाव को अधिक प्रभावी ढंग से हल करने में मदद करने के लिए बहुक्रिया कार्यों को एकीकृत करता हैअधिकतम गतिशील सीमा 45dB है। इसे प्रकाश विभाजनकर्ता के माध्यम से प्रवेश किया जा सकता है ताकि पीओएन नेटवर्क परीक्षण में प्रदर्शन में प्रभावी ढंग से सुधार किया जा सके। ZCOTDR-6800 श्रृंखला मुख्य रूप से ऑप्टिकल फाइबर और केबल की लंबाई, हानि और कनेक्शन गुणवत्ता को मापने के लिए उपयोग किया जाता है। यह व्यापक रूप से इंजीनियरिंग निर्माण, लाइन रखरखाव परीक्षण,आपातकालीन मरम्मत, ऑप्टिकल फाइबर और ऑप्टिकल केबल के विकास और उत्पादन माप। इसका उपयोग मुख्य रूप से शहरी ट्रंक लाइन, रीढ़ के नेटवर्क और महानगरीय क्षेत्र नेटवर्क में किया जाता है। |
||||||||||||||||||
उत्पाद की विशेषताएं | ||||||||||||||||||
• क्वाड-कोर प्रोसेसर, लिनक्स प्रणाली, सुचारू नियंत्रण | ![]() |
|||||||||||||||||
• न्यूनतम घटना अंधा क्षेत्र 0.8 मीटर है, अधिकतम गतिशील सीमा 45dB है | ||||||||||||||||||
• बड़ी स्टोरेज क्षमता, आंतरिक स्टोरेज >12GB | ||||||||||||||||||
• एक क्लिक के साथ पीडीएफ परीक्षण और निदान रिपोर्ट उत्पन्न करें | ||||||||||||||||||
• एचडी मल्टी-टच कैपेसिटिव स्क्रीन, रिज़ॉल्यूशन 1024X600 | ||||||||||||||||||
• पीओएन नेटवर्क स्प्लिटर परीक्षण, 1/64 तक का समर्थन | ||||||||||||||||||
• मानक एसओआर फ़ाइल आउटपुट प्रारूप | ||||||||||||||||||
• फ़ाइल का नाम चीनी और अंग्रेजी दोनों में आउटपुट किया जा सकता है | ||||||||||||||||||
• OTDR/VFL/LS/OPM/इवेंट मैप/लॉस टेस्ट को एकीकृत करें /End Face Identifier/Ethernet रिमोट/नेटवर्क परीक्षण |
||||||||||||||||||
तकनीकी विनिर्देश | ||||||||||||||||||
ZCOTDR-6800 OTDR | ||||||||||||||||||
मॉडल | S1 | S2 | D0 | डी1 | डी2 | डी3 | डी4 | टी1 | टी2 | टी3 | टी4 | F1 | एम1 | SM1 | ||||
प्रकार | एसएम | एमएम | एसएम/एमएम | |||||||||||||||
तरंगदैर्ध्य | 1650nm | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm /1550nm /1650nm |
1310nm 1490nm 1550nm 1625nm |
850 एनएम 1300nm |
850 एनएम 1300nm 1310nm 1550nm |
||||||||||
अधिकतम गतिशील सीमा ((dB) | 33 | 38 | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
38 36 36 |
32 30 30 |
42 40 40 |
42 40 40 |
37 35 35 35 |
26 28 |
26 28 35 33 |
||||
घटना अंधा क्षेत्र | 1 मीटर | 0.8 मीटर | 0.8 मीटर | 1 मीटर | 0.8 मीटर | 1 मीटर | 1 मीटर | 1 मीटर | ||||||||||
एटीटी अंधा क्षेत्र | 5 मीटर | 4 मीटर | 4 मीटर | 5 मीटर | 4 मीटर | 4 मीटर | 5 मीटर | 5 मीटर | ||||||||||
परीक्षण रेंज | 100 मीटर/500 मीटर/1.25 किमी/2.5 किमी/5 किमी/10 किमी/20 किमी/40 किमी/80 किमी/125 किमी/260 किमी/420 किलोमीटर | |||||||||||||||||
पल्स चौड़ाई | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||||||
रेंज सटीकता | ±(0.75m+प्रोटेक्शन अंतराल+0.005%xपरीक्षण दूरी) | |||||||||||||||||
हानि की सटीकता | ±0.01dB/dB | |||||||||||||||||
अधिकतम नमूना बिंदु | ≥256k | |||||||||||||||||
नमूना संकल्प | 0.05 मीटर-4 मीटर | |||||||||||||||||
ओटीडीआर | ||||||||||||||||||
परावर्तन सटीकता | 0.03dB/dB | |||||||||||||||||
फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | |||||||||||||||||
हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | |||||||||||||||||
लेजर सुरक्षा स्तर | वर्ग II | |||||||||||||||||
ताज़ा दर | 3 हर्ट्ज (प्रकार) | |||||||||||||||||
डेटा भंडारण | ≥12GB | |||||||||||||||||
कनेक्टर | FC/UPc ((बदली जाने वाली SC,ST) | |||||||||||||||||
ओपीएम | ||||||||||||||||||
तरंग दैर्ध्य सीमा | 800nm~1700nm | |||||||||||||||||
कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | |||||||||||||||||
परीक्षण का दायरा | -50dBm~+26dBm/-70dBm~+10dBm | |||||||||||||||||
अनिश्चितता | ± 5% | |||||||||||||||||
कैलिब्रेशन तरंग दैर्ध्य | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
एलएस | ||||||||||||||||||
तरंगदैर्ध्य | ओटीडीआर आउटपुट तरंग दैर्ध्य के अनुरूप | |||||||||||||||||
आउटपुट शक्ति | ≥-5dBm | |||||||||||||||||
स्थिरता | CW, +0.5dB/15min (15 मिनट के प्रीहीटिंग के बाद परीक्षण) | |||||||||||||||||
कनेक्टर | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | |||||||||||||||||
वीएफएल | ||||||||||||||||||
तरंगदैर्ध्य | 650nm士20nm | |||||||||||||||||
आउटपुट शक्ति | ≥10 mW | |||||||||||||||||
मोड | CW/1Hz/2Hz | |||||||||||||||||
कनेक्टर | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | |||||||||||||||||
ऑप्टिकल लॉसटेस्ट सूचकांक प्रकाश स्रोत और ऑप्टिकल पावरमीटर सूचकांक को संदर्भित करता है। | ||||||||||||||||||
अन्य | ||||||||||||||||||
प्रदर्शन | 7 इंच का रंगीन टच स्क्रीन, रिज़ॉल्यूशन 1024X600 | |||||||||||||||||
विद्युत आपूर्ति | एसी/डीसी एडाप्टरः इनपुटः 100V~240V, 50/60Hz,0.6A, क्यूटपुटः 12V-19v, 15A, लिथियम बैटरीः 7.4v, 5200mAh | |||||||||||||||||
कार्य तापमान | -10°C~+50°C | |||||||||||||||||
भंडारण तापमान | 40°C~+70°C | |||||||||||||||||
सापेक्ष आर्द्रता | 0~95%, नॉनकंडेनसिंग | |||||||||||||||||
वजन | <1.2 किलोग्राम | |||||||||||||||||
आकार | 227mmx160mmx70mm | |||||||||||||||||
डेटा इंटरफ़ेस | USB-Ax2, टाइप-सी पोर्ट, RJ45 LAN 100/1000Mbit/s | |||||||||||||||||
शक्ति अपव्यय | <6W | |||||||||||||||||
होस्ट के कार्यः OTDR/OPM/FL/LS/इवेंट मैप/फाइबर एंड डिटेक्शन/ऑप्टिकल लॉस टेस्ट/Ethemet रिमोट/नेटवर्क टेस्ट | ||||||||||||||||||
विन्यास सूची | ||||||||||||||||||
नहीं। | नाम | मात्रा | टिप्पणी | |||||||||||||||
1 | मेजबान | 1 | ||||||||||||||||
2 | एसी/डीसी एडाप्टर | 1 | ||||||||||||||||
3 | यू डिस्क (विश्लेषण सॉफ्टवेयर/उपयोगकर्ता के मैनुअल के साथ) | 1 | ||||||||||||||||
4 | डाटा लाइन | 1 | ||||||||||||||||
5 | ओटीडीआर एससी एडाप्टर | 1 | ||||||||||||||||
6 | ओपीएम एससी एडाप्टर | 1 | ||||||||||||||||
7 | उपयोगकर्ता का मार्गदर्शन | 1 | ||||||||||||||||
8 | कैलिब्रेशन प्रमाणपत्र | 10 | ||||||||||||||||
9 | प्रमाण पत्र/गारंटी कार्ड | 1 | ||||||||||||||||
10 | स्वच्छ कपास का टुकड़ा | 1 | ||||||||||||||||
11 | चमड़े का कंधा | 1 | ||||||||||||||||
12 | उपकरण के लिए विशेष बैकपैक | 1 |
