| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | <1.2 किग्रा | आकार: | 215mmx160mmx50 मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रदर्शन: | 7 इंच का रंग एलसीडी+टच स्क्रीन रिज़ॉल्यूशन: 800 × 480 | ||
| प्रमुखता देना: | ओटीडीआर समय क्षेत्र परावर्तक,सटीक समय क्षेत्र परावर्तक,व्यावसायिक समय क्षेत्र परावर्तक |
||

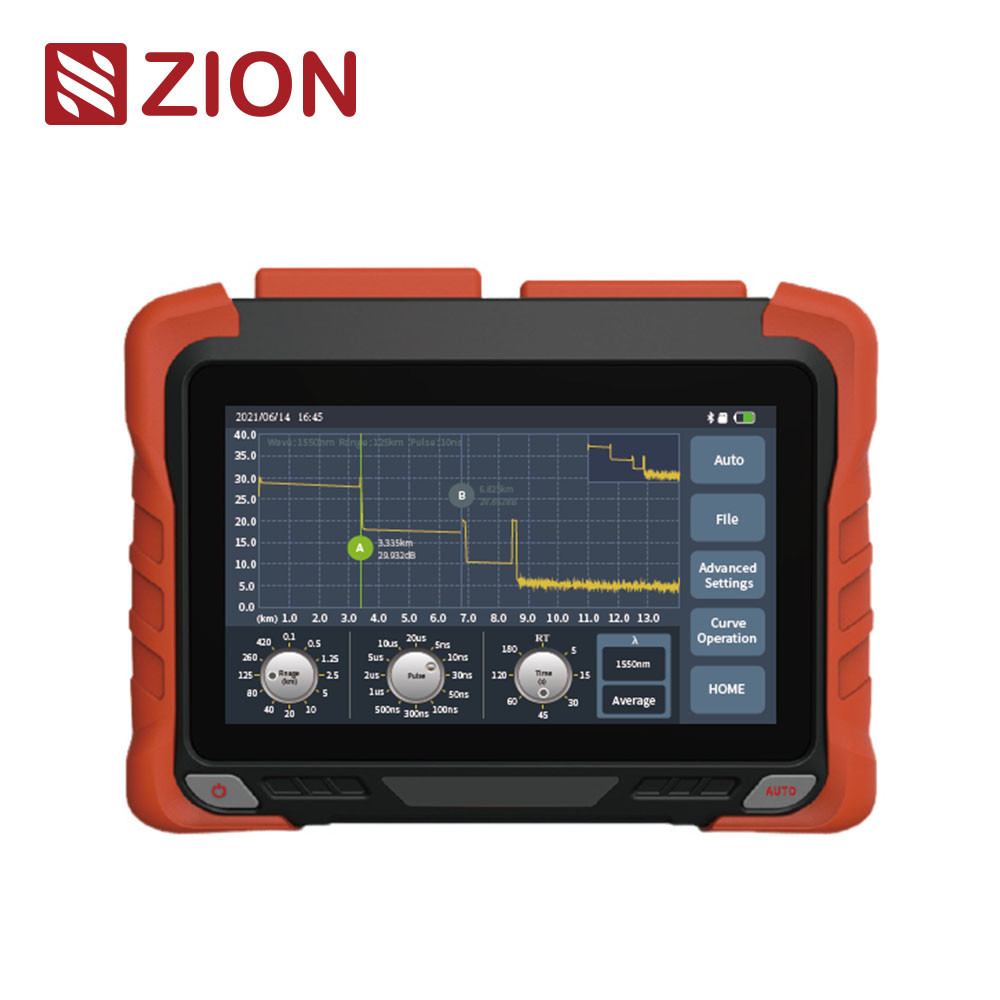

| ZCOTDR-6200P PON उच्च प्रदर्शन OTDR ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर 7 इंच कैपेसिटेंस टच स्क्रीन को अपनाता है, जो 9 मॉड्यूल को एकीकृत करता है। उत्कृष्ट बुद्धिमान हार्डवेयर डिजाइन, शॉर्ट फाइबर परीक्षण और स्वचालित परीक्षण की सटीकता अधिक है। यह 1: 64 स्प्लिटर का परीक्षण कर सकता है। यह समृद्ध ईथरनेट परीक्षण (पिंग / पीपीओई, आदि) से लैस है,एपीपी नियंत्रण का समर्थन करें. ZCOTDR-6200P श्रृंखला का उपयोग ऑप्टिकल फाइबर लंबाई, हानि और कनेक्शन गुणवत्ता का परीक्षण करने के लिए किया जाता है, और इंजीनियरिंग निर्माण, लिंक रखरखाव परीक्षण में उपयोग किया जाता है, वे मुख्य रूप से शहरी ट्रंक में उपयोग किए जाते हैं,हड्डी के तने का नेटवर्क और मेरा महानगरीय क्षेत्र नेटवर्क. |
||||||||||||||
| उत्पाद की विशेषताएं | ||||||||||||||
| • 0.5 मीटर घटना मृत क्षेत्र |  |
|||||||||||||
| • ऑनलाइन डिटेक्शन, प्रभावी एपीडी सक्रिय सुरक्षा | ||||||||||||||
| • फास्ट चार्जिंग प्रोटोकॉल और पावर बैंक का समर्थन करें | ||||||||||||||
| • ईथरनेट परीक्षण, ईथरनेट रिमोट परीक्षण का समर्थन करता है | ||||||||||||||
| • समर्थन एसएम/एमएम/एसएम+एमएम परीक्षण | ||||||||||||||
| • पीओएन नेटवर्क ऑनलाइन परीक्षण | ||||||||||||||
| • अधिकतम गतिशील सीमा 45dB | ||||||||||||||
| • मोबाइल एपीपी वायरलेस ऑपरेशन | ||||||||||||||
| • OTDR/VFL/LS/OPM/इवेंट मैप/एंड डिटेक्शन को एकीकृत करें ऑप्टिकल हानि परीक्षण/ईथरनेट परीक्षण/दूरस्थ परीक्षण/फ़ाइल प्रबंधन |
||||||||||||||
| तकनीकी विनिर्देश | ||||||||||||||
| ZCOTDR-6200P PON OTDR | ||||||||||||||
| मॉडल | पीडी1 | PS1 | पीएस2 | पीटी1 | पीटी2 | पीटी3 | पीटी4 | |||||||
| तरंगदैर्ध्य | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (फ़िल्टर किया गया) |
1650nm±5nm (फ़िल्टर किया गया) |
1310nm/1550nm±20nm 1625nm±20nm (फ़िल्टर किया गया) |
1310/1550nm±20nm 1650±5nm (फ़िल्टर किया गया) |
|||||||||
| फ़िल्टर | / | उच्च पार>1595nm आइसोलेशन>40dB (1270nm~1585nm) |
बैंडपास 1650nm±7nm अलगाव>40dB (1650nm±10nm) |
उच्च पार>1595nm आइसोलेशन>40dB (1270nm~1585nm) |
बैंडपास1650nm±7nm आइसोलेशन>40dB (1650nm±10nm) |
|||||||||
| फाइबर का प्रकार | जी.652 | |||||||||||||
| अधिकतम गतिशील सीमा | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | |||||||
| घटना अंधा क्षेत्र | 0.5 मीटर | |||||||||||||
| एटीटी अंधा क्षेत्र | 3.5 मीटर | |||||||||||||
| पीओएन अंधा क्षेत्र | 30 मीटर | |||||||||||||
| परीक्षण रेंज | 100 मीटर/500 मीटर/1.25 किमी/2.5 किमी/5 किमी/10 किमी/20 किमी/40 किमी/80 किमी/125 किमी/260 किमी/420 किलोमीटर | |||||||||||||
| पल्स चौड़ाई | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||
| रेंज सटीकता | ±(0.75m+ नमूना अंतराल 40.005% xपरीक्षण दूरी) | |||||||||||||
| हानि सटीकता | ±0.03dB | |||||||||||||
| नमूना बिंदु | ≥256k | |||||||||||||
| पीओएन ओटीआर | ||||||||||||||
| नमूना संकल्प | 0.015m-16m | |||||||||||||
| प्रतिबिंब की सटीकता | ±2dB | |||||||||||||
| फ़ाइल प्रारूप | SORमानक फ़ाइल स्वरूप | |||||||||||||
| हानि माप मोड | चार बिंदु पद्धति /पांच बिंदु पद्धति | |||||||||||||
| लेजर सुरक्षा स्तर | वर्ग II | |||||||||||||
| ताज़ा दर | 4 हर्ट्ज (प्रकार) | |||||||||||||
| डेटा भंडारण | आंतरिक भंडारणः 2 जीबी,200,000 वक्र;अतिरिक्त भंडारणः 64GB | |||||||||||||
| कनेक्टर | एफसी/यूपीसी (बदली जाने वाली एससी, एसटी) | |||||||||||||
| डेटा इंटरफ़ेस | यूएसबीए, टाइप-सी पोर्ट, आरजे45 लैन 10/100 एमबीटी/सेकंड | |||||||||||||
| ओपीएम | ||||||||||||||
| तरंग दैर्ध्य सीमा | 800nm~1700nm | |||||||||||||
| कनेक्टर | सार्वभौमिक जोड़ FC/SC/ST | |||||||||||||
| परीक्षण का दायरा | -50dBm~+26dBm/-70dBm~+6dBm | |||||||||||||
| अनिश्चितता | ± 5% | |||||||||||||
| कैलिब्रेशन तरंग दैर्ध्य | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||
| एलएस | ||||||||||||||
| लेजर प्रकार | एफपी-एलडी | |||||||||||||
| तरंगदैर्ध्य | ओटीडीआर आउटपुट तरंग दैर्ध्य के अनुरूप | |||||||||||||
| आउटपुट शक्ति | ≥-5dBm ((एसएम फाइबर) | |||||||||||||
| मोड | CW/270Hz/1kHz/2kHz | |||||||||||||
| स्थिरता | CW+,0.5dB/15min(15 मिनट के पूर्व ताप के बाद परीक्षण) | |||||||||||||
| कनेक्टर | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | |||||||||||||
| वीएफएल | ||||||||||||||
| तरंगदैर्ध्य | 650nm士20nm | |||||||||||||
| आउटपुट शक्ति | ≥10mW | |||||||||||||
| मोड | CW/1Hz/2Hz | |||||||||||||
| स्थिरता | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | |||||||||||||
| ऑप्टिकल हानि सूचकांक उपरोक्त स्रोत और ऑप्टिकल पावरमीटर सूचकांक को संदर्भित करता है | ||||||||||||||
| अन्य | ||||||||||||||
| प्रदर्शन | 7 इंच रंगीन एलसीडी + टच स्क्रीन रिज़ॉल्यूशनः800×480 | |||||||||||||
| विद्युत आपूर्ति | टाइप-सी एडाप्टरः इनपुटः 100v~240v, 50/60Hz,आउटपुटः 5V/3A,9V/2A, 12V/1.5A लिथियम बैटरीः 3.7v,10400mAh | |||||||||||||
| कार्य तापमान | -10°C~+50°C | |||||||||||||
| भंडारण तापमान | -40°C~+70°C | |||||||||||||
| सापेक्ष आर्द्रता | 0~95%, नॉन कंडेनसिंग | |||||||||||||
| वजन | <1.2 किलोग्राम | |||||||||||||
| आकार | 215mmx160mmx50mm | |||||||||||||
| मेजबान के कार्यः OTDR/VFL/LS/OPM/इवेंट मैप/एंड डिटेक्टलोप्टिकल लॉस लेस्ट/Ethemmet टेस्ट/रिमोट टेस्ट/फाइल प्रबंधन | ||||||||||||||
| विन्यास सूची | ||||||||||||||
| नहीं। | नाम | मात्रा | टिप्पणी | |||||||||||
| 1 | मेजबान | 1 | ||||||||||||
| 2 | एसी/डीसी एडाप्टर | 1 | ||||||||||||
| 3 | यू डिस्क (विश्लेषण सॉफ्टवेयर/उपयोगकर्ता के मैनुअल के साथ) | 1 | ||||||||||||
| 4 | डाटा लाइन | 1 | ||||||||||||
| 5 | ओटीडीआर एससी एडाप्टर | 1 | ||||||||||||
| 6 | ओपीएम एससी एडाप्टर | 1 | ||||||||||||
| 7 | उपयोगकर्ता का मार्गदर्शन | 1 | ||||||||||||
| 8 | कैलिब्रेशन प्रमाणन | 1 | ||||||||||||
| 9 | प्रमाण पत्र/गारंटी कार्ड | 1 | ||||||||||||
| 10 | स्वच्छ कपास का टुकड़ा | 10 | ||||||||||||
| 11 | चमड़े का कंधा | 1 | ||||||||||||
| 12 | उपकरण के लिए विशेष बैकपैक | 1 | ||||||||||||
