| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | <1.2 किग्रा | आकार: | 215mmx160mmx50 मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रदर्शन: | 7 इंच का रंग LCD+ टच स्क्रीनरायोल्यूशन: 800 × 480 | ||
| प्रमुखता देना: | छोटे आकार का ओटीडीआर,ओटीडीआर ऑप्टिकल रिफ्लेक्टोमीटर,उच्च प्रदर्शन ओटीडीआर |
||

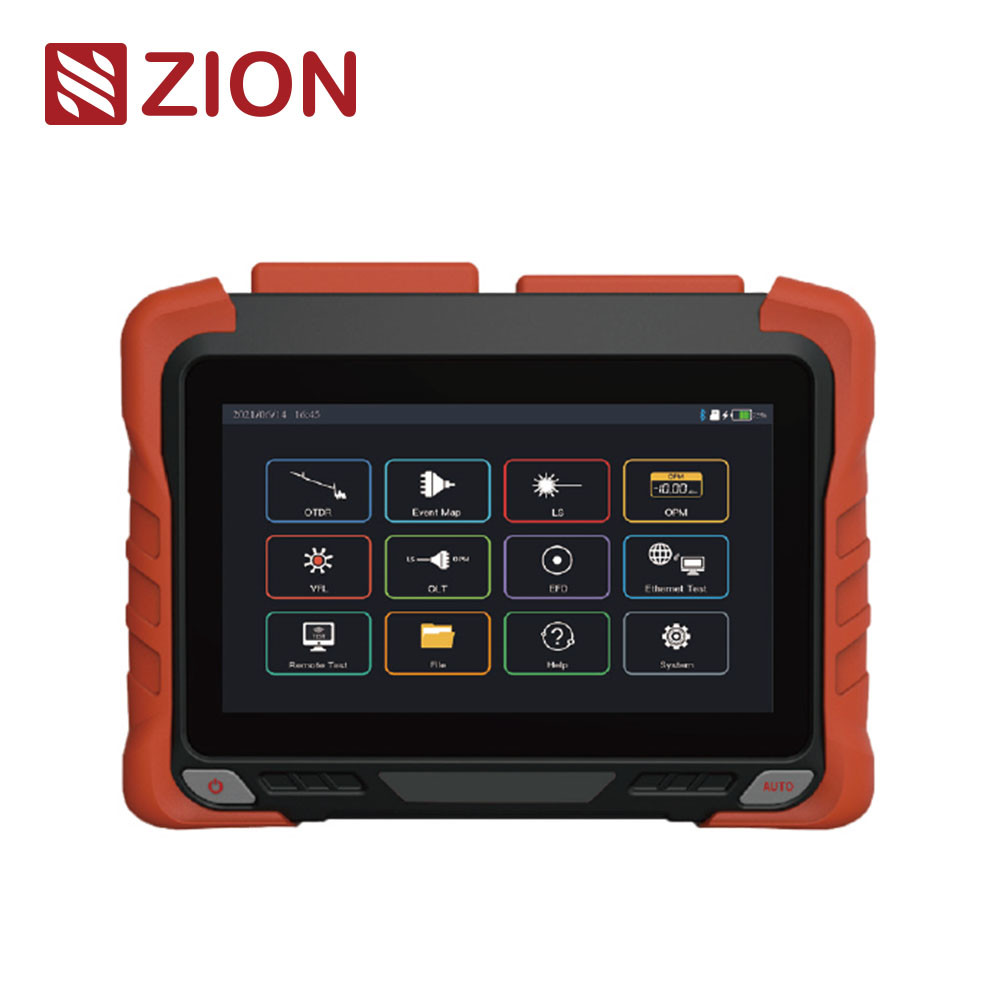

| ZCOTDR-6200 सीरीज OTDR 7 इंच कैपेसिटेंस टच स्क्रीन को अपनाता है, जो 9 मॉड्यूल को एकीकृत करता है। उत्कृष्ट बुद्धिमान हार्डवेयर और सॉफ्टवेयर डिजाइन, लघु फाइबर परीक्षण और स्वचालित परीक्षण की सटीकता अधिक है। . यह समृद्ध ईथरनेट परीक्षण (पींग / पीपीओई, आदि) से लैस है, एपीपी सी नियंत्रण का समर्थन करता है। ZCOTDR-6200 श्रृंखला का उपयोग ऑप्टिकल फाइबर लंबाई, हानि और कनेक्शन गुणवत्ता का परीक्षण करने के लिए किया जाता है, और इंजीनियरिंग निर्माण, लिंक रखरखाव परीक्षण में उपयोग किया जाता है, वे मुख्य रूप से शहरी ट्रंक में उपयोग किए जाते हैं,हड्डी के तने का नेटवर्क और मेरा महानगरीय क्षेत्र नेटवर्क. |
|||||||||||||||||||
| उत्पाद की विशेषताएं | |||||||||||||||||||
| • 0.5 मीटर घटना मृत क्षेत्र |  |
||||||||||||||||||
| • ऑनलाइन डिटेक्शन, प्रभावी एपीडी सक्रिय सुरक्षा | |||||||||||||||||||
| • फास्ट चार्जिंग प्रोटोकॉल और पावर बैंक का समर्थन करें | |||||||||||||||||||
| • ईथरनेट परीक्षण, ईथरनेट रिमोट परीक्षण का समर्थन करता है | |||||||||||||||||||
| • समर्थन एसएम/एमएम/एसएम+एमएम परीक्षण | |||||||||||||||||||
| • पीओएन नेटवर्क ऑनलाइन परीक्षण | |||||||||||||||||||
| • अधिकतम गतिशील रेंज 45dB | |||||||||||||||||||
| • मोबाइल एपीपी वायरलेस ऑपरेशन | |||||||||||||||||||
| • OTDR/VFL/LS/OPM/इवेंट मैप/एंड डिटेक्शन को एकीकृत करें ऑप्टिकल हानि परीक्षण/ईथरनेट परीक्षण/दूरस्थ परीक्षण/फ़ाइल प्रबंधन |
|||||||||||||||||||
| तकनीकी विनिर्देश | |||||||||||||||||||
| ZCOTDR-6200 | |||||||||||||||||||
| मॉडल | S0 | S1 | S2 | S3 | S4 | टी1 | टी2 | टी3 | टी4 | टी5 | टी6 | F1 F2 | एम1 | SM1 | SM2 | ||||
| प्रकार | एसएम | एमएम | एसएम/एमएम | ||||||||||||||||
| तरंगदैर्ध्य | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850 एनएम 1300nm |
850 एनएम 1300nm 1310nm 1550nm |
||||||||||||
| अधिकतम गतिशील सीमा ((dB) | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
||||
| घटना अंधा क्षेत्र | 0.8 मीटर | 0.5 मीटर | 0.8 मीटर | 0.5 मीटर | 0.8 मीटर | 0.5 मीटर | 0.8 मीटर | 0.5 मीटर | 0.5 मीटर | 1 मीटर | |||||||||
| एटीटी अंधा क्षेत्र | 4 मीटर | 3.5 मीटर | 4 मीटर | 3.5 मीटर | 4 मीटर | 3.5 मीटर | 4 मीटर | 3.5 मीटर | 3.5 मीटर | 6 मीटर | |||||||||
| परीक्षण रेंज | 100 मीटर/500 मीटर/1.25 किमी/2.5 किमी/5 किमी/10 किमी/20 किमी/40 किमी/80 किमी/125 किमी/260 किमी/420 किलोमीटर | ||||||||||||||||||
| पल्स चौड़ाई | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | ||||||||||||||||||
| रेंज सटीकता | ±(0.75m+प्रोटेक्शन अंतराल+00025%xपरीक्षण दूरी) | ||||||||||||||||||
| हानि की सटीकता | 0.03dB/dB | ||||||||||||||||||
| नमूना लेने के बिंदु | ≥256k | ||||||||||||||||||
| नमूना संकल्प | 0.015m-16m | ||||||||||||||||||
| ओटीडीआर | |||||||||||||||||||
| परावर्तन सटीकता | ±2dB | ||||||||||||||||||
| फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | ||||||||||||||||||
| हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | ||||||||||||||||||
| लेजर सुरक्षा स्तर | वर्ग II | ||||||||||||||||||
| ताज़ा दर | 4 हर्ट्ज (प्रकार) | ||||||||||||||||||
| डेटा भंडारण | आंतरिक भंडारणः 2 जीबी,200,000 वक्र;बाहरी भंडारणः 64GB | ||||||||||||||||||
| कनेक्टर | FC/UPc ((बदली जाने वाली SC,ST) | ||||||||||||||||||
| डाटा इंटरफेस | यूएसबी-ए, टाइप-सी पोर्ट, आरजे45 लैन 10/100 एमबीटी/सेकंड | ||||||||||||||||||
| ओपीएम | |||||||||||||||||||
| तरंग दैर्ध्य सीमा | 800nm~1700nm | ||||||||||||||||||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | ||||||||||||||||||
| परीक्षण का दायरा | -50dBm~+26dBm/-70dBm~+6dBm | ||||||||||||||||||
| अनिश्चितता | ± 5% | ||||||||||||||||||
| कैलिब्रेशन औसत लंबाई | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||||||||
| एलएस | |||||||||||||||||||
| लेजर प्रकार | एफपी-एलडी | ||||||||||||||||||
| तरंगदैर्ध्य | ओटीडीआर आउटपुट तरंग दैर्ध्य के अनुरूप | ||||||||||||||||||
| आउटपुट शक्ति | ≥-5dBm ((एसएम फाइबर) | ||||||||||||||||||
| मोड | CW/270Hz/1kHz/2kHz | ||||||||||||||||||
| स्थिरता | सीडब्ल्यू,0.5dB/15min ((15 मिनट के प्रीहीटिंग के बाद परीक्षण) | ||||||||||||||||||
| कनेक्टर | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | ||||||||||||||||||
| वीएफएल | |||||||||||||||||||
| तरंगदैर्ध्य | 650nm士20nm | ||||||||||||||||||
| आउटपुट शक्ति | ≥10 mW | ||||||||||||||||||
| मोड | CW/1Hz/2Hz | ||||||||||||||||||
| कनेक्टर | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | ||||||||||||||||||
| ऑप्टिकल लॉसटेस्ट सूचकांक प्रकाश स्रोत और ऑप्टिकल पावरमीटर सूचकांक को संदर्भित करता है। | |||||||||||||||||||
| अन्य | |||||||||||||||||||
| प्रदर्शन | 7 इंच रंगीन एलसीडी + टच स्क्रीनResolution:800×480 | ||||||||||||||||||
| विद्युत आपूर्ति | टाइप-सी एडाप्टरः इनपुटः 100v~240v,50/60Hz,0output:5V/3A,9V/2A,12V/1.5A लिथियम बैटरीः 3.7v,10400mAh | ||||||||||||||||||
| कार्य तापमान | -10°C~+50°C | ||||||||||||||||||
| भंडारण तापमान | 40°C~+70°C | ||||||||||||||||||
| सापेक्ष आर्द्रता | 0~95%, नॉनकंडेनसिंग | ||||||||||||||||||
| वजन | <1.2 किलोग्राम | ||||||||||||||||||
| आकार | 215mmx160mmx50mm | ||||||||||||||||||
| मेजबान के कार्यः OTDR/VFL/LS/OPM/Event M ap/End Detection/Optical Loss Test/Ethernet test/Remote test/file management होस्ट के कार्यः OTDR/VFL/LS/OPM/Event M ap/End Detection/Optical Loss Test/Ethernet test/Remote test/File management | |||||||||||||||||||
| विन्यास सूची | |||||||||||||||||||
| नहीं। | नाम | मात्रा | टिप्पणी | ||||||||||||||||
| 1 | मेजबान | 1 | |||||||||||||||||
| 2 | एसी/डीसी एडाप्टर | 1 | |||||||||||||||||
| 3 | यू डिस्क (विश्लेषण सॉफ्टवेयर/उपयोगकर्ता के मैनुअल के साथ) | 1 | |||||||||||||||||
| 4 | डाटा लाइन | 1 | |||||||||||||||||
| 5 | ओटीडीआर एससी एडाप्टर | 1 | |||||||||||||||||
| 6 | ओपीएम एससी एडाप्टर | 1 | |||||||||||||||||
| 7 | उपयोगकर्ता का मार्गदर्शन | 1 | |||||||||||||||||
| 8 | कैलिब्रेशन प्रमाणन | 1 | |||||||||||||||||
| 9 | प्रमाण पत्र/गारंटी कार्ड | 1 | |||||||||||||||||
| 10 | स्वच्छ कपास का टुकड़ा | 10 | |||||||||||||||||
| 11 | चमड़े का कंधा | 1 | |||||||||||||||||
| 12 | उपकरण के लिए विशेष बैकपैक | 1 | |||||||||||||||||
