| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | <1.2 किग्रा | आकार: | 227MMX160MMX70 मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रदर्शन: | 5.6 इंच का रंग एलसीडी+ टच स्क्रीन | ||
| प्रमुखता देना: | कॉम्पैक्ट ओटीडीआर ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर,हल्के ओटीडीआर ऑप्टिकल समय क्षेत्र परावर्तक,मल्टीफंक्शनल ओटीडीआर |
||

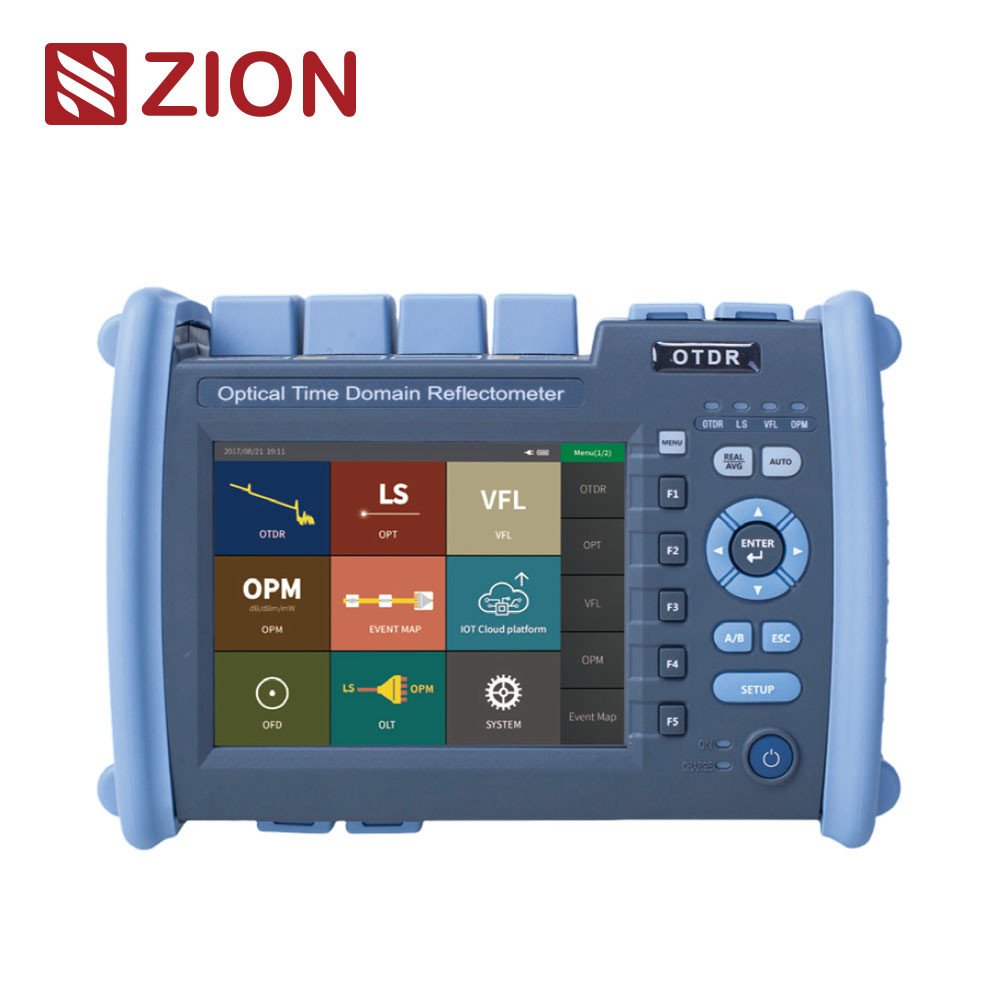

| ZCOTDR-6000 मल्टी फंक्शनल OTDR ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर 5.6 इंच रंगीन स्क्रीन, कुंजी और स्पर्श के दोहरे संचालन को अपनाता है। यह OTDR, विजुअल फ़ॉल्ट लोकेशन, इवेंट मैप,ऑप्टिकल पावर मीटर, प्रकाश स्रोत, ऑप्टिकल हानि परीक्षण, ऑप्टिकल एंड फेस डिटेक्शन, ग्राहकों को क्षेत्र परीक्षण और रखरखाव को कुशलतापूर्वक हल करने में मदद करने के लिए बहु-कार्य; बुद्धिमान बिजली प्रबंधन,20 घंटे सुपर लंबी स्टैंडबाय, क्षेत्र परीक्षण और रखरखाव की कुशल गारंटी। यह मुख्य रूप से सभी प्रकार के ऑप्टिकल फाइबर और केबल की लंबाई, हानि, कनेक्शन गुणवत्ता और अन्य मापदंडों को मापने के लिए उपयोग किया जाता है। इसका व्यापक रूप से इंजीनियरिंग निर्माण में उपयोग किया जा सकता है,ऑप्टिकल फाइबर संचार प्रणाली के संचार प्रणाली की आपातकालीन मरम्मत, ऑप्टिकल फाइबर केबल के अनुसंधान और उत्पादन माप। |
|||||||||||||||||
| उत्पाद की विशेषताएं | |||||||||||||||||
| • 0.8 मीटर घटना अंधा क्षेत्र, 5 मीटर जंपर का परीक्षण करना आसान है |  |
||||||||||||||||
| • ऑनलाइन परीक्षण का पता लगाना, एपीडी सक्रिय सुरक्षा | |||||||||||||||||
| • परीक्षण परिणामों का अनूठा स्वचालित निदान कार्य | |||||||||||||||||
| • डेटा के बैच प्रसंस्करण और रिपोर्ट प्रपत्र मुद्रण | |||||||||||||||||
| • कुंजी + टच स्क्रीन दोहरी संचालन मोड | |||||||||||||||||
| • समर्थन एसएम/एमएम/एसएम+एमएम परीक्षण | |||||||||||||||||
| • मानक एसओआर फ़ाइल आउटपुट प्रारूप | |||||||||||||||||
| • बहु तरंग दैर्ध्य समवर्ती परीक्षण | |||||||||||||||||
| • चीनी और अंग्रेजी में नामकरण | |||||||||||||||||
| तकनीकी विनिर्देश | |||||||||||||||||
| ZCOTDR-6000 | |||||||||||||||||
| मॉडल | S1 | S2 | S3 | S4 | टी1 | टी2 | टी3 | टी4 | टी5 | टी6 | F1 | एम1 | SM1 | SM2 | |||
| प्रकार | एसएम | एमएम | एसएम/एमएम | ||||||||||||||
| तरंगदैर्ध्य | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850 एनएम 1300nm |
850 एनएम 1300nm 1310nm 1550nm |
||||||||||
| अधिकतम गतिशील सीमा ((dB) | 35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
|||
| घटना अंधा क्षेत्र | 1 मीटर | 0.8 मीटर | 1 मीटर | ||||||||||||||
| एटीटी अंधा क्षेत्र | 6 मीटर | ||||||||||||||||
| परीक्षण रेंज | 500 मीटर/1 किमी/2 किमी/4 किमी/8 किमी/16 किमी/32 किमी/64 किमी/128 किमी/256 किमी | ||||||||||||||||
| पल्स चौड़ाई | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||||||
| रेंज सटीकता | ±(0.75m+प्रोटेक्शन अंतराल+0.005%xपरीक्षण दूरी) | ||||||||||||||||
| हानि की सटीकता | ±0.05dB/dB | ||||||||||||||||
| नमूना लेने के बिंदु | 16k~256k | ||||||||||||||||
| नमूना संकल्प | 0.05m-16m | ||||||||||||||||
| ओटीडीआर | |||||||||||||||||
| परावर्तन सटीकता | ±3dB | ||||||||||||||||
| फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | ||||||||||||||||
| हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | ||||||||||||||||
| लेजर सुरक्षा स्तर | वर्ग II | ||||||||||||||||
| ताज़ा दर | 3 हर्ट्ज (प्रकार) | ||||||||||||||||
| डेटा भंडारण | आंतरिक भंडारणः<3000 वक्र; अतिरिक्त भंडारणः 4G बिट | ||||||||||||||||
| कनेक्टर | FC/UPc ((बदली जाने वाली sc,sT) | ||||||||||||||||
| डाटा इंटरफेस | USB,MinHUSB, 10M/100M ईथरनेट पोर्ट | ||||||||||||||||
| ओपीएम | |||||||||||||||||
| तरंग दैर्ध्य सीमा | 800nm~1700nm | ||||||||||||||||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | ||||||||||||||||
| परीक्षण का दायरा | -50dBm~+26dBm | ||||||||||||||||
| अनिश्चितता | ± 5% | ||||||||||||||||
| कैलिब्रेशन तरंग दैर्ध्य | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||||||
| एलएस | |||||||||||||||||
| तरंगदैर्ध्य | ओटीडीआर आउटपुट तरंग दैर्ध्य के अनुरूप | ||||||||||||||||
| आउटपुट शक्ति | ≥-5dBm | ||||||||||||||||
| स्थिरता | CW, +0.5dB/15min (15 मिनट के प्रीहीटिंग के बाद परीक्षण) | ||||||||||||||||
| कनेक्टर | एफसी/यूपीसी ((बदली जाने वाली एससी, एसटी) | ||||||||||||||||
| वीएफएल | |||||||||||||||||
| तरंगदैर्ध्य | 650nm士20nm | ||||||||||||||||
| आउटपुट शक्ति | ≥10 mW | ||||||||||||||||
| मोड | CW/1Hz/2Hz | ||||||||||||||||
| कनेक्टर | एफसी/यूपीसी ((स्विच करने योग्य sc,sT) | ||||||||||||||||
| ऑप्टिकल लॉसटेस्ट सूचकांक प्रकाश स्रोत और ऑप्टिकल पावरमीटर सूचकांक को संदर्भित करता है। | |||||||||||||||||
| अन्य | |||||||||||||||||
| प्रदर्शन | 5.6 इंच रंगीन एलसीडी + टच स्क्रीन | ||||||||||||||||
| विद्युत आपूर्ति | एसी/डीसी एडाप्टरः इनपुटः 100V~240V, 50/60Hz,0.6A, क्यूटपुटः 12V-19v, 15A, लिथियम बैटरीः 7.4v, 5200mAh | ||||||||||||||||
| कार्य तापमान | -10°C~+50°C | ||||||||||||||||
| भंडारण तापमान | 40°C~+70°C | ||||||||||||||||
| सापेक्ष आर्द्रता | 0~95%, नॉनकंडेनसिंग | ||||||||||||||||
| वजन | <1.2 किलोग्राम | ||||||||||||||||
| आकार | 227mmx160mmx70mm | ||||||||||||||||
| होस्ट के कार्यः OTDR/OPM/VFL/LS/इवेंट मैप/फाइबर एंड डिटेक्शन (अतिरिक्त खरीद डिटेक्टर) /ऑप्टिकल लॉस टेस्ट | |||||||||||||||||
| विन्यास सूची | |||||||||||||||||
| नहीं। | नाम | मात्रा | टिप्पणी | ||||||||||||||
| 1 | मेजबान | 1 | |||||||||||||||
| 2 | एसी/डीसी एडाप्टर | 1 | |||||||||||||||
| 3 | उपयोगकर्ता का मार्गदर्शन | 1 | |||||||||||||||
| 4 | यू-डिस्क (विश्लेषण सॉफ्टवेयर/उपयोगकर्ता के मैनुअल सहित) | 1 | |||||||||||||||
| 5 | एससी एडाप्टर | 1 | |||||||||||||||
| 6 | टच पेन | 1 | |||||||||||||||
| 7 | कैलिब्रेशन प्रमाणपत्र | 1 | |||||||||||||||
| 8 | शुद्ध कपास के स्लाइस | 10 | |||||||||||||||
| 9 | योग्यता प्रमाण पत्र/बिक्री के बाद सेवा गारंटी कार्ड | 1 | |||||||||||||||
| 10 | बैकपैक (पट्टियों के साथ) | 1 | |||||||||||||||
