| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | <1.2 किग्रा | आकार: | 208MMX110MMX56 मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रदर्शन: | 5 इंच रंगीन एलसीडी + टच स्क्रीन | ||
| प्रमुखता देना: | हल्के ओटीडीआर,मल्टीफंक्शनल ओटीडीआर,मल्टीफंक्शनल ऑप्टिकल tdr |
||

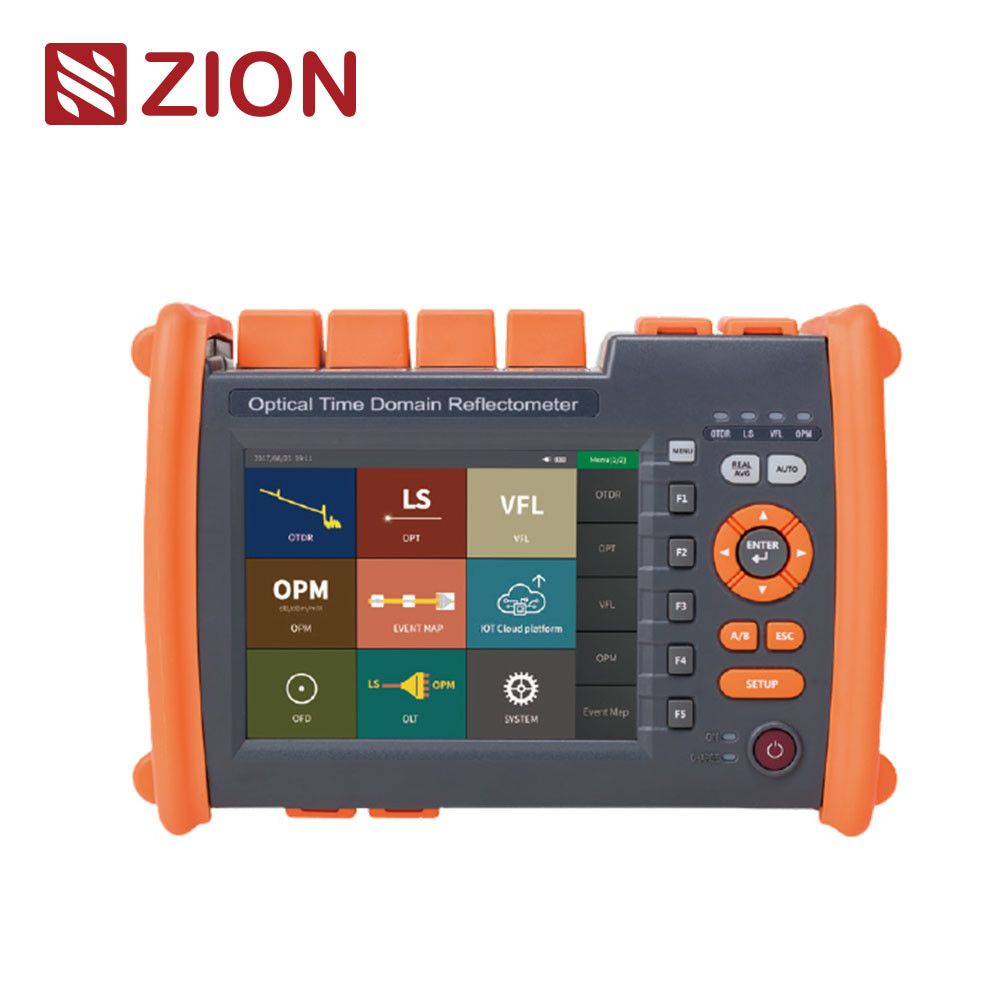

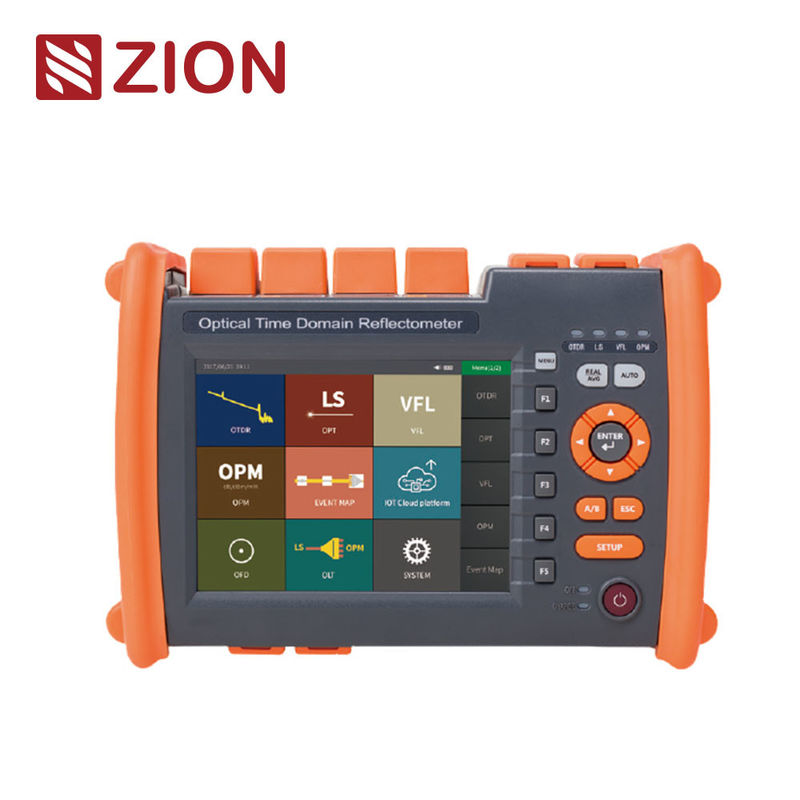

| ZCOTDR-5600 मल्टी फंक्शनल OTDR ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर 5.6 इंच रंग टच स्क्रीन और कुंजी और स्पर्श के दोहरे संचालन को अपनाता है। यह OTDR, विजुअल फ़ॉल्ट लोकेशन, इवेंट मैप,ऑप्टिकल पावर मीटर, लाइट सोर्स, मल्टी-फंक्शन ग्राहकों को कुशलता से क्षेत्र परीक्षण और रखरखाव को हल करने में मदद करने के लिए; बुद्धिमान बिजली प्रबंधन, 20 घंटे सुपर लंबे स्टैंडबाय,क्षेत्र परीक्षण और रखरखाव की कुशल गारंटीयह मुख्य रूप से सभी प्रकार के ऑप्टिकल फाइबर और केबल की लंबाई, हानि, कनेक्शन गुणवत्ता और अन्य मापदंडों को मापने के लिए उपयोग किया जाता है। इसका व्यापक रूप से इंजीनियरिंग निर्माण में उपयोग किया जा सकता है,ऑप्टिकल फाइबर संचार प्रणाली के संचार प्रणाली का लाइन रखरखाव परीक्षण और आपातकालीन मरम्मत, ऑप्टिकल फाइबर केबल के अनुसंधान और उत्पादन माप। | ||||
| उत्पाद की विशेषताएं | ||||
| • 0.8 मीटर घटना अंधा क्षेत्र, 5 मीटर जंपर का परीक्षण करना आसान है |  |
|||
| • ऑनलाइन परीक्षण का पता लगाना, प्रकाश के साथ स्वचालित अलार्म | ||||
| • परीक्षण परिणामों का अनूठा स्वचालित निदान कार्य | ||||
| • डेटा के बैच प्रसंस्करण और रिपोर्ट प्रपत्र मुद्रण | ||||
| • कुंजी + टच स्क्रीन दोहरी संचालन मोड | ||||
| • एक बटन स्वचालित परीक्षण | ||||
| • मानक एसओआर फ़ाइल आउटपुट प्रारूप | ||||
| • बहु तरंग दैर्ध्य समवर्ती परीक्षण | ||||
| • चीनी और अंग्रेजी में नामकरण | ||||
| • अल्ट्रा वाइड ऑपरेटिंग तापमान | ||||
| तकनीकी विनिर्देश | ||||
| ओटीडीआर | ||||
| फाइबर का प्रकार | G.652 SM | |||
| तरंगदैर्ध्य | 1310nm±20nm/1550nm±20nm | |||
| गतिशील सीमा | 32dB/30dB | |||
| घटना अंधा क्षेत्र | 1.5 मीटर | |||
| एटीटी अंधा क्षेत्र | 6 मीटर | |||
| परीक्षण रेंज | 500 मीटर/1 किमी/2 किमी/4 किमी/8 किमी/16 किमी/32 किमी/64 किमी/128 किमी/256 किमी | |||
| पल्स चौड़ाई | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | |||
| रेंज सटीकता | ±(0.75m + नमूना अंतराल + 0.005%xपरीक्षण दूरी) | |||
| हानि की सटीकता | ±0.05dB/dB | |||
| नमूना लेने के बिंदु | 16k~256k | |||
| नमूना संकल्प | 0.05m~16m | |||
| परावर्तन सटीकता | ±3dB | |||
| फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | |||
| हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | |||
| लेजर सुरक्षा स्तर | वर्ग II | |||
| ओटीडीआर | ||||
| डेटा भंडारण | आंतरिकः<3000 वक्र, बाहरीः 4G बिट | |||
| कनेक्टर | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | |||
| ताज़ा दर | 3 हर्ट्ज (टाइप) | |||
| डेटा इंटरफ़ेस | यूएसबी, मिनी-यूएसबी, 10 एम/100 एम ईथरनेट पोर्ट | |||
| ओपीएम | ||||
| तरंग दैर्ध्य सीमा | 800nm~1700nm | |||
| कनेक्टर | यूनिवर्सलएफसी/एससी/एसटी | |||
| परीक्षण का दायरा | -50dBm~+26dBm | |||
| अनिश्चितता | ± 5% | |||
| कैलिब्रेशन तरंग दैर्ध्य | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||
| एलएस | ||||
| तरंगदैर्ध्य | ओटीडीआर आउटपुट तरंग दैर्ध्य के अनुरूप | |||
| आउटपुट शक्ति | ≥-5dBm | |||
| स्थिरता | CW,±0.5dB/15min(15 मिनट के बूट-अप प्रीहीटिंग के बाद परीक्षण) | |||
| कनेक्टर | एफसी/यूपीसी ((बदली-बदली एससी, एसटी) | |||
| वीएफएल | ||||
| तरंगदैर्ध्य | 650nm士20nm | |||
| आउटपुट शक्ति | ≥10mw | |||
| मोड | CW/1Hz/2Hz | |||
| कनेक्टर | एफसी/एससी/एसटी | |||
| अन्य | ||||
| प्रदर्शन | 5 इंच रंगीन एलसीडी + टच स्क्रीन | |||
| विद्युत आपूर्ति | एसी/डीसीए एडाप्टरः इनपुट:100V~240V, 50/60Hz, 0.6Aआउटपुट:12V~19V, 1.5A, ली-बैटरीः7.4V, 5200mAh | |||
| बैटरी कार्य समय | ≥10 घंटे | |||
| परिचालन तापमान | -10°C~+50°C | |||
| भंडारण तापमान | -40°C~+70°C | |||
| सापेक्ष आर्द्रता | 0~95%गैर संक्षेपण | |||
| वजन | <1.2 किलोग्राम | |||
| आकार | 208mmx110mmx56mm | |||
| मेजबान के कार्यः OTDR/O PM AVFL/LS/इवेंट मैप/फाइबर एंड डिटेक्शन (अतिरिक्त खरीद डिटेक्टर) /ऑप्टिकल लॉस टेस्ट | ||||
| विन्यास सूची | ||||
| नहीं। | नाम | मात्रा | टिप्पणी | |
| 1 | मेजबान | 1 | ||
| 2 | एसी/डीसी एडाप्टर | 1 | ||
| 3 | उपयोगकर्ता का मार्गदर्शन | 1 | ||
| 4 | यू-डिस्क (विश्लेषण सॉफ्टवेयर/उपयोगकर्ता के मैनुअल सहित) | 1 | ||
| 5 | एससी एडाप्टर | 1 | ||
| 6 | टच पेन | 1 | ||
| 7 | कैलिब्रेशन प्रमाणपत्र | 1 | ||
| 8 | शुद्ध कपास के स्लाइस | 10 | ||
| 9 | योग्यता प्रमाण पत्र/बिक्री के बाद सेवा गारंटी कार्ड | 1 | ||
| 10 | बैकपैक (पट्टियों के साथ) | 1 | ||
