| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | ≤400g (बैटरी शामिल) | आकार: | 144 मिमी × 86 मिमी × 33 मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रदर्शन: | 4.3 इंच 800 × 480 एलसीडी | ||
| प्रमुखता देना: | पोर्टेबल मिनी OTDR,उपयोगकर्ता के अनुकूल मिनी OTDR,4.3" एलसीडी मिनी ओटीडीआर |
||

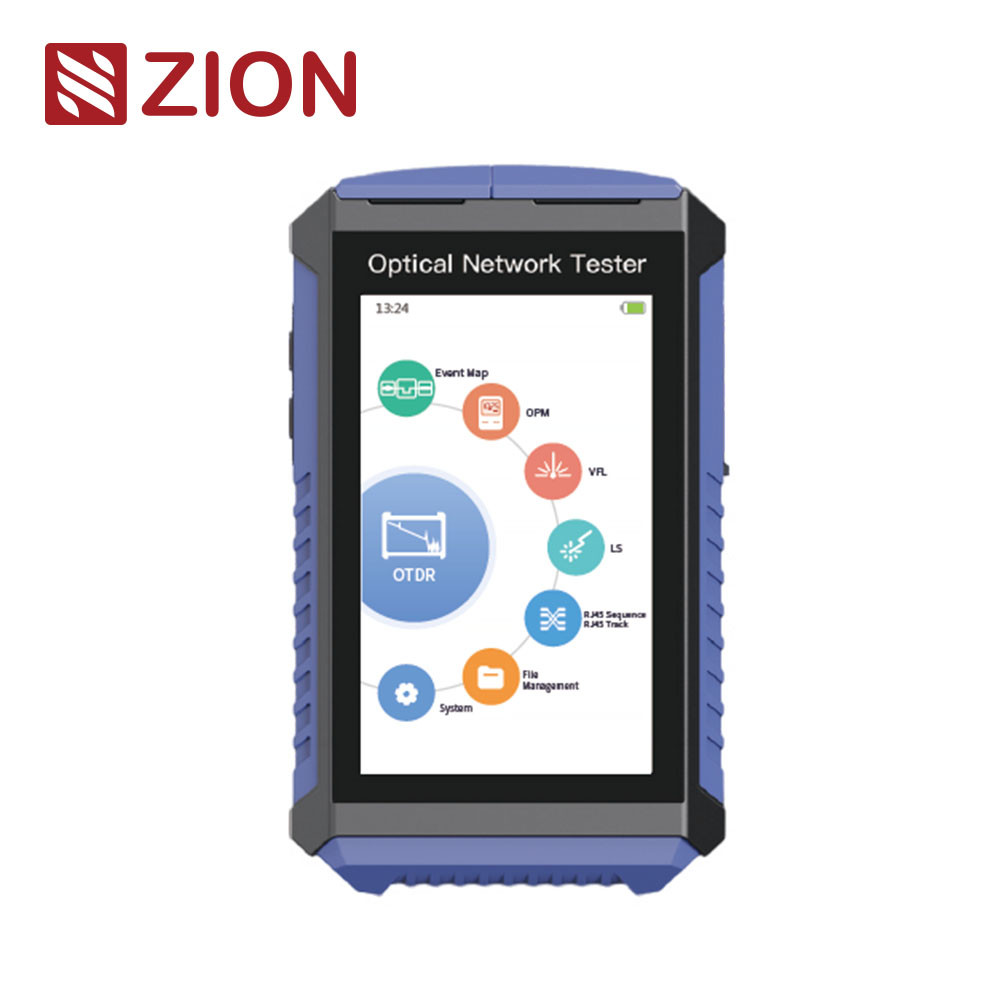

| ZCOTDR-4200 मिनी ओटीडीआर ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर लाइव टेस्ट के साथ कॉम्पैक्ट और ले जाने में आसान है; 4.3 इंच उच्च परिभाषा टच स्क्रीन, मल्टी-टच और चिकनी ऑपरेशन का समर्थन करती है।आंतरिक एकीकरण ओटीडीआर, घटना मानचित्र, विभाजित तरंग ओपीएम, लाल प्रकाश, प्रकाश स्रोत, फ्लैशलाइट, आरजे 45 अनुक्रम और एक में अन्य कार्य, विभिन्न अवसरों पर विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए। ओटीडीआर फ़ंक्शन मानक है जिसमें एकल तरंग दैर्ध्य और अंतर्निहित कुशल तरंग दैर्ध्य अलगावकर्ता है जो लिंक पर ऑप्टिकल परीक्षण कर सकता है, जिसमें न्यूनतम घटना अंधा क्षेत्र 1 है।5 मीटर और अधिकतम माप सीमा 100 किमी. ZCOTDR-4200 का उपयोग ऑप्टिकल फाइबर की लंबाई, हानि, कनेक्शन गुणवत्ता और अन्य मापदंडों को मापने के लिए किया जाता है। यह आसानी से ऑप्टिकल फाइबर लिंक के ब्रेकपॉइंट, बेंड और हानि बिंदु का परीक्षण कर सकता है।यह स्थापना और रखरखाव कर्मियों द्वारा लाइन रखरखाव और आपातकालीन मरम्मत परीक्षण के लिए उपयुक्त है. |
||||||||||||||||||||
| उत्पाद की विशेषताएं | ||||||||||||||||||||
| • 4.3 इंच का टच कैपेसिटिव स्क्रीन, स्पष्ट डिस्प्ले, सुचारू नियंत्रण |  |
|||||||||||||||||||
| • लाइव टेस्ट (1550nm समर्थन 1490/1577nm लाइव टेस्ट) | ||||||||||||||||||||
| • एक्सजीपीओएन ओपीएम 1490/1577 एनएम का समर्थन करता है | ||||||||||||||||||||
| • एकीकृत ओटीडीआर, इवेंट मैप, एक्सजीपीओएन ओपीएम, वीएफएल, एलएस, आरजे45 अनुक्रम और अन्य कार्य | ||||||||||||||||||||
| • घटना अंधा क्षेत्र ≤1.5m, अधिकतम गतिशील सीमा ≥26dB | ||||||||||||||||||||
| • RJ45 अनुक्रम और ट्रैक का समर्थन करें | ||||||||||||||||||||
| • ब्लूटूथ संचार, मोबाइल एपीपी वायरलेस नियंत्रण और डेटा साझा करने का समर्थन | ||||||||||||||||||||
| तकनीकी विनिर्देश | ||||||||||||||||||||
| ओटीडीआर | ||||||||||||||||||||
| प्रकार | G.652 SM | |||||||||||||||||||
| मॉडल | ZCOTDR-4200F1 | ZCOTDR-4200D | ZCOTDR-4200F2 | ZCOTDR-4200F3 | ||||||||||||||||
| तरंगदैर्ध्य | 1550nm±20nm | 1310/1550nm | 1625nm±20nm | 1650nm±20nm | ||||||||||||||||
| गतिशील सीमा | 24dB | 26dB | 24dB | 24dB | 24dB | |||||||||||||||
| घटना अंधा क्षेत्र | 1.5 मीटर | |||||||||||||||||||
| एटीटी अंधा क्षेत्र | 8 मीटर | |||||||||||||||||||
| परीक्षण रेंज | 100 मीटर/300 मीटर/500 मीटर/1.25 किमी/2.5 किमी/5 किमी/10 किमी/20 किमी/40 किमी/80 किमी/100 किमी | |||||||||||||||||||
| पल्स चौड़ाई | 5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs | |||||||||||||||||||
| रेंज सटीकता | ±(1m+प्रोटेक्शन अंतराल+0.005%×परीक्षण दूरी) | |||||||||||||||||||
| रैखिकता | ±0.05dB/dB | |||||||||||||||||||
| अधिकतम नमूना बिंदु | ≥20000 | |||||||||||||||||||
| अधिकतम नमूना संकल्प | ≤0.03 मीटर | |||||||||||||||||||
| हानि समाधान | 0.01dB | |||||||||||||||||||
| घाटे की सीमा | 0.20dB | |||||||||||||||||||
| ओटीडीआर | ||||||||||||||||||||
| सीमा संकल्प | 0.01 मीटर | |||||||||||||||||||
| अपवर्तक सूचकांक | 1.00000~200000 | |||||||||||||||||||
| फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | |||||||||||||||||||
| हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | |||||||||||||||||||
| लेजर सुरक्षा स्तर | वर्ग II | |||||||||||||||||||
| कनेक्टर | एससी/पीसी | |||||||||||||||||||
| ओपीएम | एलएस | |||||||||||||||||||
| तरंग सीमा | 800nm~1700nm | तरंगदैर्ध्य | ओटीडीआर के अनुरूप | |||||||||||||||||
| कैलिब्रेशन तरंग | 850/1300/1310/1490/ 1550/1625/1650nm |
लेजर प्रकार | ओटीडीआर इंटरफ़ेस के साथ संगत | |||||||||||||||||
| परीक्षण रेंज | -70~+10dBm ((वैकल्पिक) / -50~+26dBm (मानक) -40~+26dBm (XGPON OPM) |
शक्ति | ≥-5dBm | |||||||||||||||||
| संकल्प | 0.01dB | स्थिरता | CW, ±0.5dB/15min (पूर्व ताप के 15 मिनट के बाद) |
|||||||||||||||||
| अनिश्चितता | ± 5% | कनेक्टर | एससी/पीसी | |||||||||||||||||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | मोड | CW/270Hz/330Hz/1kHz/2kHz | |||||||||||||||||
| वीएफएल | आरजे45 केबल ट्रैकिंग | |||||||||||||||||||
| तरंगदैर्ध्य | 650nm±20nm | परीक्षण दूरी | ≤ 300 मीटर | |||||||||||||||||
| आउटपुट शक्ति | ≥10mW | आरजे45 केबल ट्रैकिंग | ||||||||||||||||||
| मोड | CW/1Hz/2Hz | मोड | डिजिटल ट्रैकिंग | |||||||||||||||||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | दूरी | ≤ 300 मीटर | |||||||||||||||||
| ऑनलाइन ट्रैकिंग | समर्थन | |||||||||||||||||||
| अन्य | ||||||||||||||||||||
| प्रदर्शन | 4.3 इंच 800×480 एलसीडी | |||||||||||||||||||
| विद्युत आपूर्ति | एसी/डीसी एडाप्टर: इनपुट:100V ₹240V, 50/60Hz, 0.6A आउटपुट:5V,2A,लिथियम बैटरीः3.7V,4000mAh |
|||||||||||||||||||
| डेटा भंडारण | 8GB | |||||||||||||||||||
| डेटा इंटरफ़ेस | टाइप-सी यूएसबी | |||||||||||||||||||
| कार्य तापमान | -10°C+50°C | |||||||||||||||||||
| भंडारण तापमान | -40°C+70°C | |||||||||||||||||||
| सापेक्ष आर्द्रता | ०९५% नॉन कंडेनसिंग | |||||||||||||||||||
| वजन | ≤400g ((बैटरी शामिल है) | |||||||||||||||||||
| आकार | 144 मिमी × 86 मिमी × 33 मिमी | |||||||||||||||||||
| मानक विन्यासःOTDR, इवेंट मैप, OPM, LS, VFL, RJ45 केबल ट्रैकर ((केबल ट्रैकर सहित), RJ45 केबल अनुक्रम, टॉर्च नोटः लाइव के साथ 1550nm परीक्षण क्षमताः 1310/1490/1577nm संकेत (शक्ति ≤+5dBm) के साथ फाइबर का परीक्षण कर सकते हैं लाइव के साथ 1610nm परीक्षण क्षमताः 1310/1490/1550nm संकेत के साथ फाइबर का परीक्षण कर सकता है (शक्ति ≤0dBm) लाइव के साथ 1625 एनएम परीक्षण क्षमताः 1310/1490/1550/1577 एनएम संकेत के साथ फाइबर का परीक्षण कर सकता है (शक्ति ≤0dBm) लाइव के साथ 1650nm परीक्षण क्षमताः 1310/1490/1550/1577nm संकेत के साथ फाइबर का परीक्षण कर सकता है (शक्ति ≤+5dBm) |
||||||||||||||||||||
| विन्यास सूची | ||||||||||||||||||||
| होस्ट ((बैटरी शामिल),एडाप्टर, डेटा लाइन, केबल ट्रैकर, सीडी-रोम ((विश्लेषण सॉफ्टवेयर/उपयोगकर्ता की पुस्तिका),उपयोगकर्ता की पुस्तिका,योग्यता प्रमाण पत्र/सेवा गारंटी कार्ड,कैलिब्रेशन प्रमाण पत्र,स्वच्छ कपास के स्लाइस,इंस्ट्रूमेंट बैकपैक. | ||||||||||||||||||||
