| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | ≤0.5 किग्रा） बैटरी शामिल） | आकार: | 173 मिमी × 109 मिमी × 45 मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रदर्शन: | 4.3 इंच 800 × 480 IPS TFT - LCD मल्टी टच कैपेसिटिव टच स्क्रीन | ||
| प्रमुखता देना: | मिनी प्रो OTDR,ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर,ZCOTDR-4000 OTDR |
||
 |
||||||||||

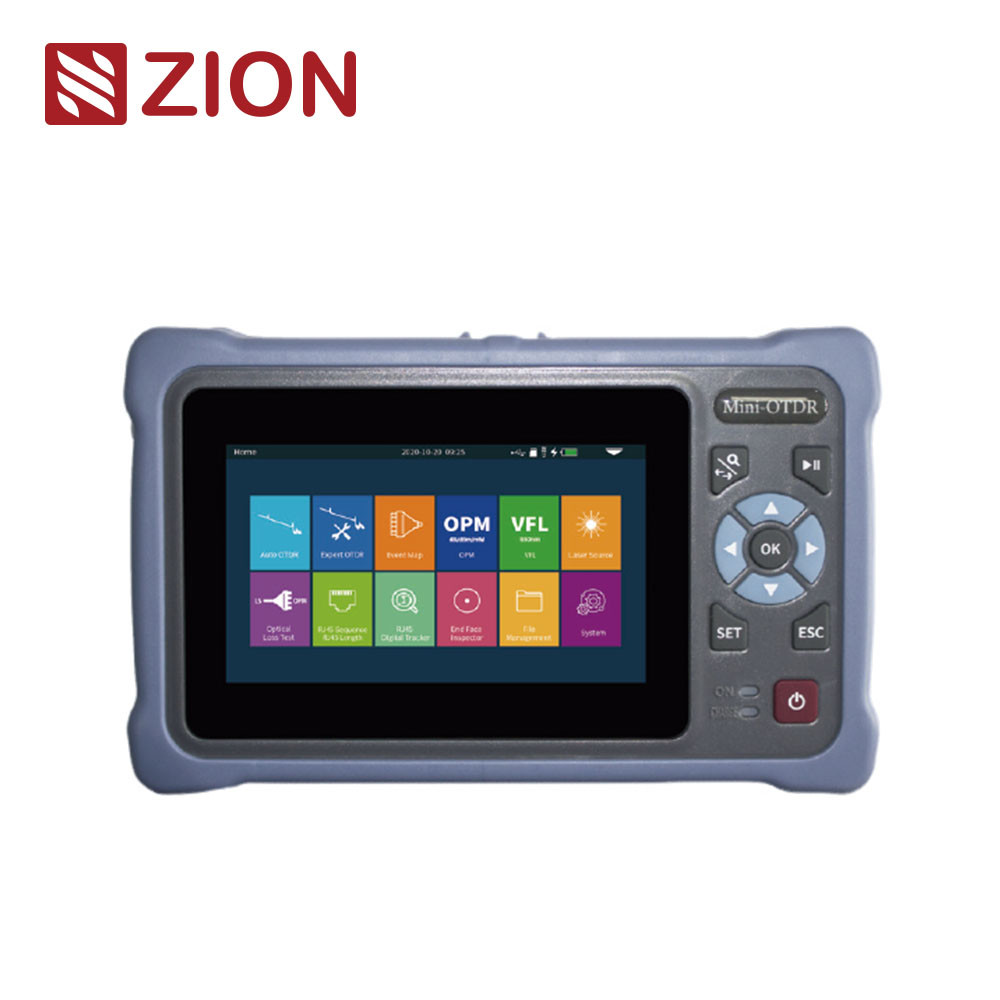

| ZCOTDR-4000 मिनी प्रो OTDR ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर 4.3 इंच के कैपेसिटिव टच स्क्रीन को अपनाता है। यह 12 कार्यों को एकीकृत करता है, जैसे ऑटो OTDR, विशेषज्ञ OTDR, घटना मानचित्र, OPM, RJ45 केबल ट्रैकर,विभिन्न अवसरों पर विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए ′′कंप्यूटर स्तर ′′ फ़ाइल प्रबंधनओटीडीआर में अधिकतम गतिशील सीमा 26 डीबी, 8 जी मेमोरी है और यह 200,000 से अधिक वक्रों को संग्रहीत कर सकती है; यह 4000mAh उच्च घनत्व वाली बहुलक लिथियम बैटरी, बुद्धिमान बिजली बचत प्रबंधन,8 घंटे से अधिक का माप समयZCOTDR-4000 श्रृंखला का उपयोग ऑप्टिकल फाइबर की लंबाई, हानि, कनेक्शन गुणवत्ता और अन्य मापदंडों को मापने के लिए किया जाता है।यह एफटीटीएक्स में व्यापक रूप से प्रयोग किया जाता है, माध्यमिक रीढ़ नेटवर्क इंजीनियरिंग निर्माण, रखरखाव और आपातकालीन मरम्मत परीक्षण, और ऑप्टिकल फाइबर और केबल के उत्पादन माप। | ||||||||||
| उत्पाद की विशेषताएं | ||||||||||
| • विशेषज्ञ ओटीडीआरःव्यावसायिक मुझे आश्वासन, वक्र/सूची/ मानचित्र एक साथ प्रदर्शित होते हैं | ||||||||||
| • OPM CW/270/330/1k/2kHz आवृत्ति पहचान का समर्थन करता है | ||||||||||
| • एलएस समायोज्य आउटपुट शक्ति के साथ सीडब्ल्यू / मॉड्यूलेशन मोड आउटपुट का समर्थन करता है | ||||||||||
| • ऑटो ओटीडीआर, विशेषज्ञ ओटीडीआर, इवेंट मैप, ओपीएम, एलएस, वीएफएल, आरजे45 केबल ट्रैकिंग, आरजे45 केबल अनुक्रम, आरजे45 केबल की लंबाई, माइक्रोस्कोप, फ्लैशलाइट ऑप्टिकल हानि परीक्षण |
||||||||||
| • ऑटो ओटीडीआरः कोई जटिल सेटिंग्स नहीं, एक कुंजी परीक्षण | ||||||||||
| • वीएफएल और एलएस पृष्ठभूमि में चल सकते हैं, मल्टी टास्क एक साथ संचालित किया जा सकता है | ||||||||||
| • डिजिटल रडार के आरजे45 केबल ट्रैकर,अधिक मजबूत एंटी-जॉमिंग क्षमता | ||||||||||
| • आरजे45 केबल अनुक्रम/केबल लंबाई परीक्षण, 300 मीटर तक | ||||||||||
| • एक क्लिक के साथ स्क्रीन कैप्चर करें, इंटरफ़ेस को सहेजना आसान है | ||||||||||
| तकनीकी विनिर्देश | ||||||||||
| ओटीडीआर | ||||||||||
| मॉडल | ZCOTDR-4000D | ZCOTDR-4000F1 (लाइव टेस्ट) |
ZCOTDR-4000F2 (लाइव टेस्ट) |
ZCOTDR-4000T (लाइव टेस्ट) |
||||||
| प्रकार | G.652 SM | |||||||||
| तरंगदैर्ध्य | 1310/1550 | 1310nm | 1550nm | 1610nm | ||||||
| गतिशील सीमा | 26dB/24dB | 26dB | 24dB | 22dB | ||||||
| घटना अंधा क्षेत्र | 2.5 मीटर | |||||||||
| एटीटी अंधा क्षेत्र | 8 मीटर | |||||||||
| परीक्षण रेंज | 500 मीटर/1 किमी/2 किमी/4 किमी/8 किमी/16 किमी/32 किमी/64 किमी/100 किमी | |||||||||
| पल्स चौड़ाई | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||||||
| रेंज सटीकता | ±(1m+प्रोटेक्शन अंतराल+0.005%×परीक्षण दूरी) | |||||||||
| रैखिकता | ≤0.05dB/dB | |||||||||
| नमूना बिंदु | 16k~128k | |||||||||
| नमूना संकल्प | 0.05m~8m | |||||||||
| हानि समाधान | 0.001dB | |||||||||
| घाटे की सीमा | 0.20dB | |||||||||
| ओटीडीआर | ||||||||||
| सीमा संकल्प | 0.001 मीटर | |||||||||
| अपवर्तक सूचकांक | 1.00000~200000 | |||||||||
| प्रतिबिंब की सटीकता | ±3dB | |||||||||
| फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | |||||||||
| हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | |||||||||
| लेजर सुरक्षा स्तर | वर्ग II | |||||||||
| कनेक्टर | एफसी/यूपीसी ((बदली जाने वाली एससी, एसटी) | |||||||||
| ताज़ा दर | 3 हर्ट्ज (टाइप) | |||||||||
| मल्टीटास्किंग | समर्थन | |||||||||
| ओपीएम | एलएस | |||||||||
| तरंग सीमा | 800nm~1700nm | तरंगदैर्ध्य | ओटीडीआर के अनुरूप | |||||||
| कैलिब्रेशन तरंग | 850/1300/1310/1490/ 1550/1625/1650nm |
लेजर प्रकार | एफपी-एलडी | |||||||
| परीक्षण रेंज | -70~+10dBm ((वैकल्पिक) / -50~+26dBm (मानक) |
शक्ति | ≥-5dBm | |||||||
| संकल्प | 0.01dB | स्थिरता | CW, ±0.5dB/15min (पूर्व ताप के 15 मिनट के बाद) |
|||||||
| अनिश्चितता | ± 5% | कनेक्टर | एफसी/यूपीसी ((बदली जाने वाली एससी, एसटी) | |||||||
| आवृत्ति पहचान |
CW/270/330/1k/2kHz (आंतरिक एलएस का प्रयोग करें) |
मोड | CW/270Hz/330Hz/1kHz/2kHz | |||||||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | तरंग पहचान | समर्थन | |||||||
| तरंग पहचान | समर्थन | ऑप्टिकल हानि परीक्षण | ||||||||
| वीएफएल | तरंगदैर्ध्य | एलएस के अनुरूप | ||||||||
| तरंगदैर्ध्य | 650nm±20nm | आईएल परीक्षण | समर्थन | |||||||
| आउटपुट शक्ति | ≥10mW | आरजे45 केबल ट्रैकिंग | ||||||||
| मोड | CW/1Hz/2Hz | मोड | डिजिटल ट्रैकिंग | |||||||
| कनेक्टर | एफसी/यूपीसी (स्वतंत्र एससी, एसटी) | दूरी | ≤ 300 मीटर | |||||||
| लेजर सुरक्षा स्तर | वर्ग III | ऑनलाइन/लाइन जोड़ी ट्रैकिंग | समर्थन | |||||||
| आरजे45 केबल की लंबाई | ||||||||||
| परीक्षण दूरी | ≤ 300 मीटर | |||||||||
| अन्य | ||||||||||
| प्रदर्शन | 4.3 इंच 800×480 आईपीएस टीएफटी एलसीडी मल्टी टच कैपेसिटिव टच स्क्रीन | |||||||||
| विद्युत आपूर्ति | एसी/डीसी एडाप्टरःइनपुटः100V ₹240V,50/60Hz,0.6A आउटपुट:5V,2A,लिथियम बैटरीः3.7V,4000mAh |
|||||||||
| बैटरी कार्य | निरंतर परीक्षण>12 घंटे | |||||||||
| डेटा भंडारण | आंतरिक भंडारण:8GB,≥20 हजार वक्र | |||||||||
| डेटा इंटरफ़ेस | यूएसबी प्रकार सी | |||||||||
| कार्य तापमान | -10°C+50°C | |||||||||
| भंडारण तापमान | -40°C+70°C | |||||||||
| सापेक्ष आर्द्रता | ०९५% नॉन कंडेनसिंग | |||||||||
| वजन | ≤0.5 किलोग्राम ((बैटरी शामिल) | |||||||||
| आकार | 173 मिमी × 109 मिमी × 45 मिमी | |||||||||
| onfiguration: ऑटो OTDR, विशेषज्ञ OTDR, ई वेंट मैप, OPM, LS, VFL, RJ45 केबल ट्रैकिंग ((केबल ट्रैकर सहित), आरजे45 केबल अनुक्रम, आरजे45 केबल लंबाई, माइक्रोस्कोप ((वैकल्पिक), फ्लैशलाइट, ऑप्टिकल हानि परीक्षण नोटः NK4000-F1 1490/1550nm संकेत (शक्ति ≤0dBm) के साथ फाइबर का परीक्षण कर सकता है NK4000-F2 1310/1490/1577nm संकेत के साथ फाइबर का परीक्षण कर सकता है (शक्ति ≤+5dBm) NK4000- T 1310/1490/1550nm संकेत के साथ फाइबर का परीक्षण कर सकता है (शक्ति ≤0dBm) |
||||||||||
| विन्यास सूची | ||||||||||
| होस्ट ((बैटरी शामिल), एडाप्टर, डाटा लाइन, 8जी टीएफ कार्ड ((अंतर्निहित ओटीडीआर, विश्लेषण सॉफ्टवेयर/उपयोगकर्ता पुस्तिका), उपयोगकर्ता पुस्तिका, एससी एडाप्टर, केबल ट्रैकर, योग्यता प्रमाण पत्र/सेवा गारंटी कार्ड,कैलिब्रेशन प्रमाणपत्र, स्वच्छ कपास के स्लाइस, उपकरण बैकपैक | ||||||||||
