| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | ≤350G） बैटरी शामिल） | आकार: | 173मिमी×82मिमी×37मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रदर्शन: | 3.5 इंच 320 × 480 एलसीडी | ||
| प्रमुखता देना: | मिनी फाइबर ऑप्टिक रिफ्लेक्टोमीटर,एलसीडी फाइबर ऑप्टिक रिफ्लेक्टोमीटर,कॉम्पैक्ट फाइबर ऑप्टिक रिफ्लेक्टोमीटर |
||

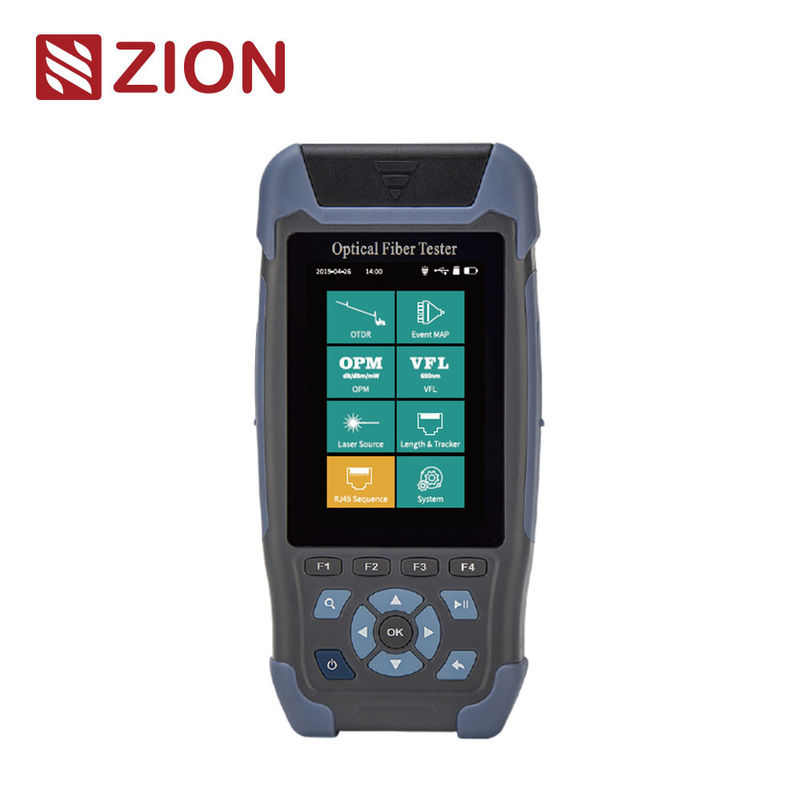

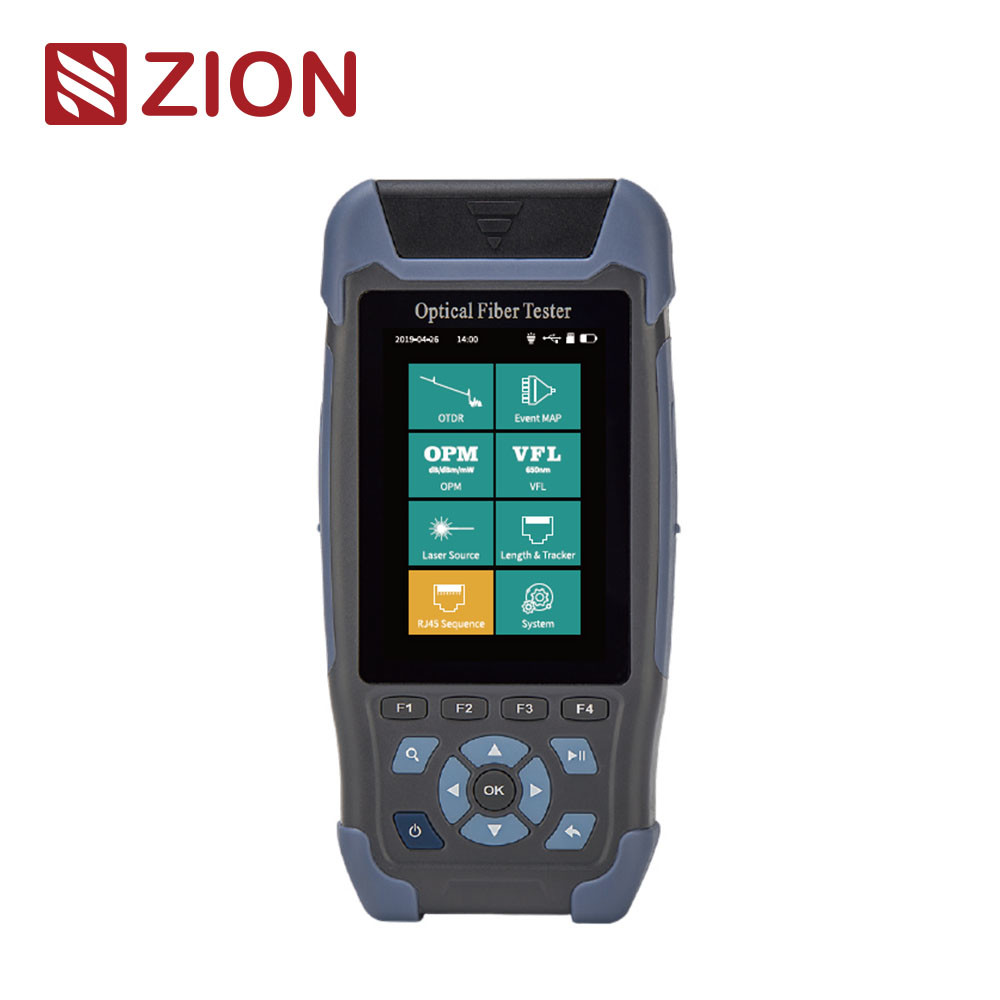

| ZCOTDR-3200 मिनी प्रो सीरीज़ ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर 3.5 इंच रंगीन डिस्प्ले स्क्रीन को अपनाता है। यूआई ऑपरेशन इंटरफ़ेस सरल और संचालित करने में आसान है। यह OTDR, स्थिर प्रकाश स्रोत,ऑप्टिकल पावर मीटर, विजुअल दोष स्थान, केबल अनुक्रम, केबल लंबाई, केबल ट्रैकर और फ्लैशलाइट। यह बुद्धिमान बिजली की बचत प्रबंधन को अपनाता है,क्षेत्र परीक्षण और रखरखाव कार्य कुशलता से सुनिश्चित करने के लिए 12 घंटे का सुपर लंबा माप समय. ZCOTDR-3200 श्रृंखला का उपयोग सभी प्रकार के ऑप्टिकल फाइबर और केबल की लंबाई, हानि, कनेक्शन गुणवत्ता और अन्य मापदंडों को मापने के लिए किया जाता है।यह अभी भी इस्तेमाल किया जा सकता हैप्रकाश के साथ अधिकतम परीक्षण शक्ति -5dBm है। यह व्यापक रूप से इंजीनियरिंग निर्माण में इस्तेमाल किया जा सकता है,ऑप्टिकल फाइबर संचार प्रणाली के लिंक रखरखाव परीक्षण और आपातकालीन मरम्मत. | |||||||||
| उत्पाद की विशेषताएं | |||||||||
| • फाइबर लिंक ≤-5dBm ऑप्टिकल सिग्नल के साथ, परीक्षण करने में आसान |  |
||||||||
| • लंबे समय तक चलने वाला, 12 घंटे का माप समय | |||||||||
| • ब्रांड नई रबर आस्तीन, झटके प्रतिरोधी, गिरने प्रतिरोधी | |||||||||
| • 3 मीटर की घटना अंधा क्षेत्र, आसान परीक्षण 3 मीटर जंपर | |||||||||
| • हाथ से पकड़े जाने वाले डिजाइन, ले जाने में आसान | |||||||||
| • यूएसबी, पोर्टेबल बैटरी के साथ रिचार्जेबल | |||||||||
| • OTDR/LS/OPM/VFL/RJ45 केबल अनुक्रम/केबल लंबाई/RJ45 ट्रैकर/फ्लैशलाइट | |||||||||
| तकनीकी विनिर्देश | |||||||||
| ओटीडीआर | |||||||||
| मॉडल | ZCOTDR-3200D | ZCOTDR-3200F1 (लाइव टेस्ट) |
ZCOTDR-3200-F2 (लाइव टेस्ट) |
||||||
| प्रकार | G.652 SM | ||||||||
| तरंगदैर्ध्य | 1310/1550±20 एनएम | 1310nm±20nm | 1550nm±20nm | ||||||
| गतिशील सीमा | 24dB/22dB | 24dB | 22dB | ||||||
| घटना अंधा क्षेत्र | 3 मीटर | ||||||||
| एटीटी अंधा क्षेत्र | 8 मीटर | ||||||||
| परीक्षण रेंज | 500 मीटर/1 किमी/2 किमी/4 किमी/8 किमी/16 किमी/32 किमी/64 किमी 5 एनएस/30 एनएस/50 एनएस/100 एनएस/275 एनएस/320 एनएस/500 एनएस/1000 एनएस/5000 एनएस/10000 एनएस |
||||||||
| पल्स चौड़ाई | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs |
||||||||
| रेंज सटीकता | ±(1m+प्रोटेक्शन अंतराल+0.005%×परीक्षण दूरी) | ||||||||
| रैखिकता | ±0.2dB/dB | ||||||||
| नमूना बिंदु | 16k~128k | ||||||||
| नमूना संकल्प | 0.05m~8m | ||||||||
| हानि समाधान | 0.001dB | ||||||||
| घाटे की सीमा | 0.20dB | ||||||||
| ओटीडीआर | |||||||||
| सीमा संकल्प | 0.001 मीटर | ||||||||
| अपवर्तक सूचकांक | 1.00000~200000 | ||||||||
| प्रतिबिंब की सटीकता | ±3dB | ||||||||
| फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | ||||||||
| हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | ||||||||
| लेजर सुरक्षा स्तर | वर्ग II | ||||||||
| कनेक्टर | एफसी/यूपीसी ((बदली जाने वाली एससी, एसटी) | ||||||||
| ओपीएम | एलएस | ||||||||
| तरंग सीमा | 800nm~1700nm | तरंगदैर्ध्य | ओटीडीआर के अनुरूप | ||||||
| कैलिब्रेशन तरंग | 850/1300/1310/1490/ 1550/1625/1650nm |
लेजर प्रकार | एफपी-एलडी | ||||||
| परीक्षण रेंज | -70~+10dBm ((वैकल्पिक) / -50~+26dBm (मानक) |
शक्ति | ≥-5dBm | ||||||
| संकल्प | 0.01dB | स्थिरता | CW, ±0.5dB/15min (पूर्व ताप के 15 मिनट के बाद) |
||||||
| अनिश्चितता | ± 5% | कनेक्टर | एफसी/यूपीसी ((बदली जाने वाली एससी, एसटी) | ||||||
| आवृत्ति पहचान |
CW/270/330/1k/2kHz | मोड | CW/270Hz/330Hz/1kHz/2kHz | ||||||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | आरजे45 केबल अनुक्रम और लंबाई | |||||||
| वीएफएल | परीक्षण दूरी | ≤ 300 मीटर | |||||||
| तरंगदैर्ध्य | 650nm±20nm | आरजे45 केबल ट्रैकिंग | |||||||
| आउटपुट शक्ति | ≥10mW | मोड | डिजिटल ट्रैकिंग | ||||||
| मोड | CW/1Hz/2Hz | दूरी | ≤ 300 मीटर | ||||||
| कनेक्टर | एफसी/यूपीसी (स्वतंत्र एससी, एसटी) | ऑनलाइन ट्रैकिंग | समर्थन नहीं | ||||||
| प्रदर्शन | 3.5 इंच 320×480 एलसीडी | ||||||||
| विद्युत आपूर्ति | एसी/डीसी एडाप्टरः इनपुट:100V ₹240V,50/60Hz,0.6A आउटपुट:5V, 2A, लिथियम बैटरीः 3.7V,4000mAh |
||||||||
| बैटरी कार्य | निरंतर परीक्षण>12 घंटे | ||||||||
| डेटा भंडारण | आंतरिकः ≥600; बाहरीः TF कार्ड | ||||||||
| डेटा इंटरफ़ेस | मिनी यूएसबी | ||||||||
| कार्य तापमान | -10°C+50°C | ||||||||
| भंडारण तापमान | -40°C+70°C | ||||||||
| सापेक्ष आर्द्रता | ०९५% नॉन कंडेनसिंग | ||||||||
| वजन | ≤ 350g ((बैटरी शामिल है) | ||||||||
| आकार | 173 मिमी × 82 मिमी × 37 मिमी | ||||||||
| मानक कॉन्फ़िगरेशनः ओटीडीआर, ई वेंट मैप, ओपीएम, एलएस, वीएफएल, आरजे 45 सक्षम ट्रैकर ((अतिरिक्त खरीद ट्रैकर), RJ45 केबल अनुक्रम e&Length, फ्लैशलाइट |
|||||||||
| विन्यास सूची | |||||||||
| होस्ट ((बैटरी शामिल), एडाप्टर, डेटा लाइन, सीडी-रॉम ((विश्लेषण सॉफ्टवेयर/उपयोगकर्ता पुस्तिका), उपयोगकर्ता पुस्तिका, एससी/यूपीसी, योग्यता प्रमाण पत्र/सेवा गारंटी कार्ड, कैलिब्रेशन प्रमाण पत्र,स्वच्छ कपास के स्लाइस, उपकरण बैकपैक. | |||||||||
