| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | ≤200g ((बैटरी शामिल है) | आकार: | 126 मिमी × 80 मिमी × 37 मिमी |
|---|---|---|---|
| कार्य तापमान: | -10 ℃ ~ + 50 ℃ | भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
| प्रमुखता देना: | मिनी ओटीडीआर ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर,मिनी फाइबर ऑप्टिक समय क्षेत्र परावर्तक,ओटीडीआर फाइबर ऑप्टिक टाइम डोमेन रिफ्लेक्टोमीटर |
||

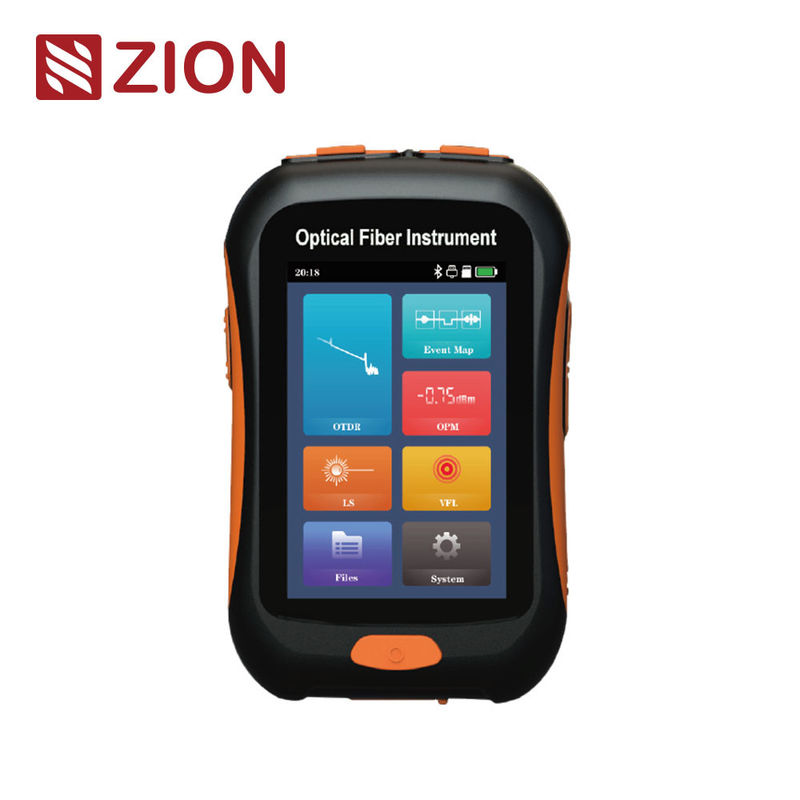

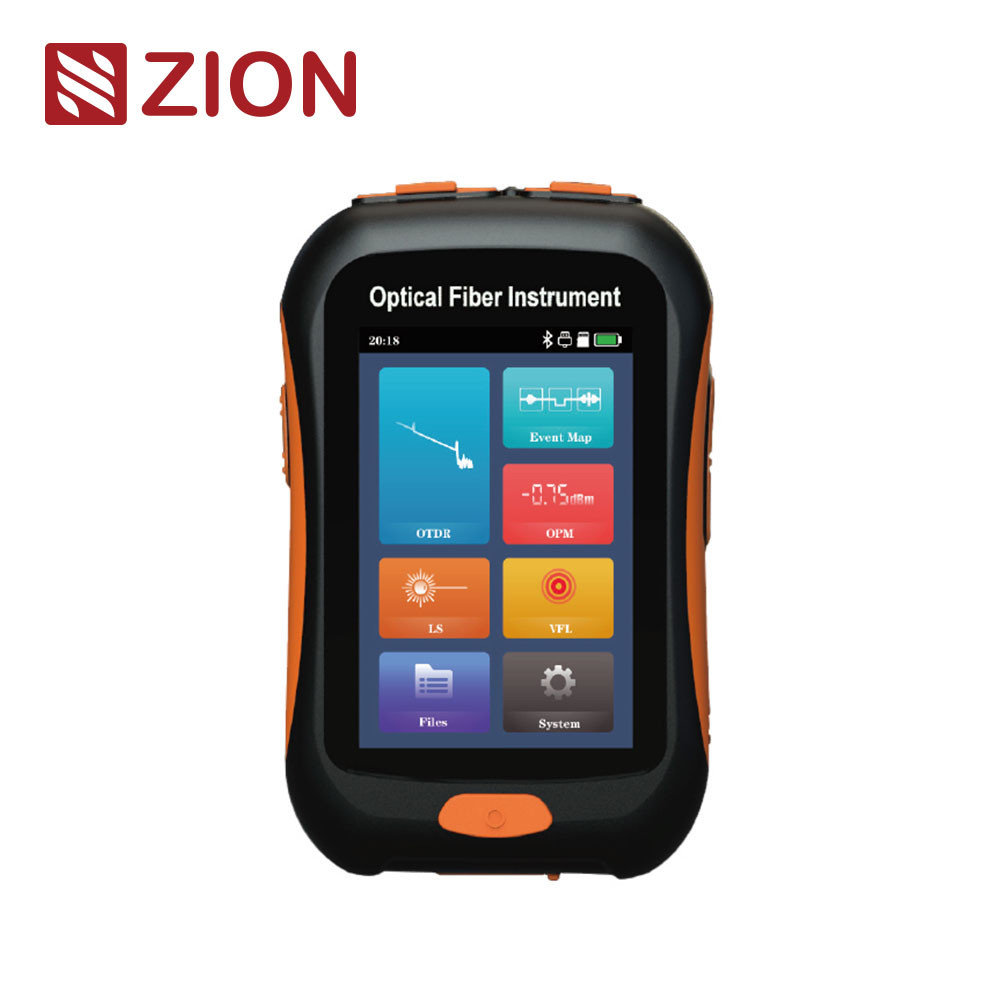

| ओटीडीआर-2800 मिनी ओटीडीआर ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर कॉम्पैक्ट और ले जाने में आसान है; यह 3.5 इंच की उच्च परिभाषा टच स्क्रीन को अपनाता है, मल्टी-टच और चिकनी संचालन का समर्थन करता है।ओटीडीआर का आंतरिक एकीकरण, घटना मानचित्र, ऑप्टिकल पावर मीटर, लाल प्रकाश, फ्लैशलाइट और अन्य कार्य एक में, विभिन्न अवसरों में विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए।ओटीडीआर फ़ंक्शन में 1550 एनएम तरंग दैर्ध्य और निर्मित उच्च दक्षता वाले तरंग दैर्ध्य पृथक को अपनाया गया हैयह 1490nm और 1577nm लिंक पर ऑप्टिकल परीक्षण कर सकता है। यह ऑप्टिकल परीक्षण क्षमता के साथ लगभग +10dBm तक का समर्थन करता है, और अधिकतम माप सीमा 80 किमी है।ZCOTDR-2800 लंबाई मापने के लिए प्रयोग किया जाता है, हानि, कनेक्शन गुणवत्ता और ऑप्टिकल फाइबर के अन्य मापदंडों। यह आसानी से ऑप्टिकल फाइबर लिंक के ब्रेकपॉइंट, बेंड और हानि बिंदु का परीक्षण कर सकता है।यह स्थापना और रखरखाव कर्मियों द्वारा लाइन रखरखाव और आपातकालीन मरम्मत परीक्षण के लिए उपयुक्त है. | ||||||
| उत्पाद की विशेषताएं | ||||||
| • 2.5 मीटर का आयोजन क्षेत्र, 5 मीटर के जंपर का परीक्षण करना आसान है |  |
|||||
| • बुद्धिमान लिंक विश्लेषण (घटना मानचित्र) | ||||||
| • एकीकृत वीएफएल/ओपीएम/एलएस, कार्यक्षमता से भरपूर | ||||||
| • हल्का वजन और ले जाने में आसान | ||||||
| • लाइव परीक्षण का समर्थन करें | ||||||
| • अधिकतम दूरी 80 किमी | ||||||
| • पूर्ण स्क्रीन ऑपरेशन, अनुकूल मानव-कंप्यूटर इंटरैक्शन | ||||||
| • उच्च प्रदर्शन प्रोसेसर, चिकनी नियंत्रण | ||||||
| तकनीकी विनिर्देश | ||||||
| ओटीडीआर | ||||||
| फाइबर का प्रकार | G.652 SM | |||||
| तरंगदैर्ध्य | 1550nm±20nm | |||||
| गतिशील सीमा | 20dB | |||||
| घटना अंधा क्षेत्र | 2.5 मीटर | |||||
| एटीटी अंधा क्षेत्र | 10 मीटर | |||||
| परीक्षण रेंज | 100 मीटर/300 मीटर/500 मीटर/1.25 किमी/2.5 किमी/5 किमी/10 किमी/20 किमी/40 किमी/80 किमी | |||||
| पल्स चौड़ाई | 5 एनएस/10 एनएस/20 एनएस/30 एनएस/50 एनएस/80 एनएस/100 एनएस/200 एनएस/300 एनएस/500 एनएस/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||
| रेंज सटीकता | ±(1m+ नमूना अंतराल+0.005%xपरीक्षण दूरी) | |||||
| हानि की सटीकता | 0.01dB | |||||
| रैखिकता | ±0.05dB/dB | |||||
| अधिकतम नमूना बिंदु | ≥20000 | |||||
| अधिकतम नमूना संकल्प | ≤0.03 मीटर | |||||
| हानि समाधान | 0.01dB | |||||
| घाटे की सीमा | 0.20dB | |||||
| सीमा संकल्प | 0.01 मीटर | |||||
| ओटीडीआर | ||||||
| अपवर्तक सूचकांक | 1.00000~200000 | |||||
| प्रतिबिंब की सटीकता | ±3dB | |||||
| फ़ाइल प्रारूप | एसओआर मानक फ़ाइल प्रारूप | |||||
| हानि विश्लेषण | चार बिंदु पद्धति /पांच बिंदु पद्धति | |||||
| लेजर सुरक्षा स्तर | वर्ग II | |||||
| कनेक्टर | एससी/पीसी | |||||
| ओपीएम | एलएस | |||||
| तरंग सीमा | 800nm~1700nm | तरंगदैर्ध्य | ओटीडीआर के अनुरूप | |||
| कैलिब्रेशन तरंग | 850/1300/1310/1490/ 1550/1625/1650nm |
लेजर प्रकार | ओटीडीआर के अनुरूप | |||
| परीक्षण रेंज | -70~+10dBm ((वैकल्पिक) / -50~+26dBm (मानक) |
शक्ति | ≥-5dBm | |||
| संकल्प | 0.01dB | स्थिरता | CW, ±0.5dB/15min (पूर्व ताप के 15 मिनट के बाद) |
|||
| अनिश्चितता | ± 5% | कनेक्टर | एससी/पीसी | |||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | मोड | CW/270Hz/330Hz/1kHz/2kHz | |||
| वीएफएल | अन्य | |||||
| तरंगदैर्ध्य | 650nm±20nm | प्रदर्शन | पूर्ण स्पर्श 3.5 इंच, 320×480, रंगीन एलसीडी स्क्रीन |
|||
| आउटपुट शक्ति | ≥10mW | विद्युत आपूर्ति | एसी/डीसी एडाप्टर: इनपुटः 100V ₹240, 50/60Hz, 0.6A आउटपुटः 5V, 2A, लिथियम बैटरीः 3.7V, 2200mAh |
|||
| मोड | CW/1Hz/2Hz | बैटरी कार्य | स्टैंडबाय>6 घंटे निरंतर परीक्षण>4 घंटे | |||
| कनेक्टर | यूनिवर्सल एफसी/एससी/एसटी | डेटा भंडारण | आंतरिक वक्र ≥2000 | |||
| लेजर सुरक्षा स्तर | वर्ग II | |||||
| डेटा इंटरफ़ेस | टाइप-सी यूएसबी | |||||
| कार्य तापमान | -10°C+50°C | |||||
| भंडारण तापमान | -40°C+70°C | |||||
| सापेक्ष आर्द्रता | ०९५% नॉन कंडेनसिंग | |||||
| वजन | ≤200g ((बैटरी शामिल है) | |||||
| आकार | 126 मिमी × 80 मिमी × 37 मिमी | |||||
| मानक c पर कॉन्फ़िगरेशनःOTDR, OPM, LS, VFL, फ्लैशलाइट, | ||||||
| विन्यास सूची | ||||||
| मेजबान (बैटरी सहित), पावर एडाप्टर, डेटा केबल, सीडी-रॉम (विश्लेषण सॉफ्टवेयर सहित, निर्देश पुस्तिका), निर्देश पुस्तिका, कैलिब्रेशन प्रमाण पत्र,अनुरूपता प्रमाण पत्र/बिक्री के बाद सेवा गारंटी कार्डउपकरण के लिए विशेष पैकेज | ||||||
