| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वजन: | <1.2 किग्रा | आकार: | 227MMX160MMX70 मिमी |
|---|---|---|---|
| प्रदर्शन: | 5.6 इंच का रंग एलसीडी+ टच स्क्रीन | कार्य तापमान: | -10 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस |
| भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस | ||
| प्रमुखता देना: | ओटीडीआर ऑप्टिकल डोमेन रिफ्लेक्टोमीटर,ऑप्टिकल डोमेन रिफ्लेक्टोमीटर OTDR,कॉम्पैक्ट ऑप्टिकल डोमेन रिफ्लेक्टोमीटर |
||

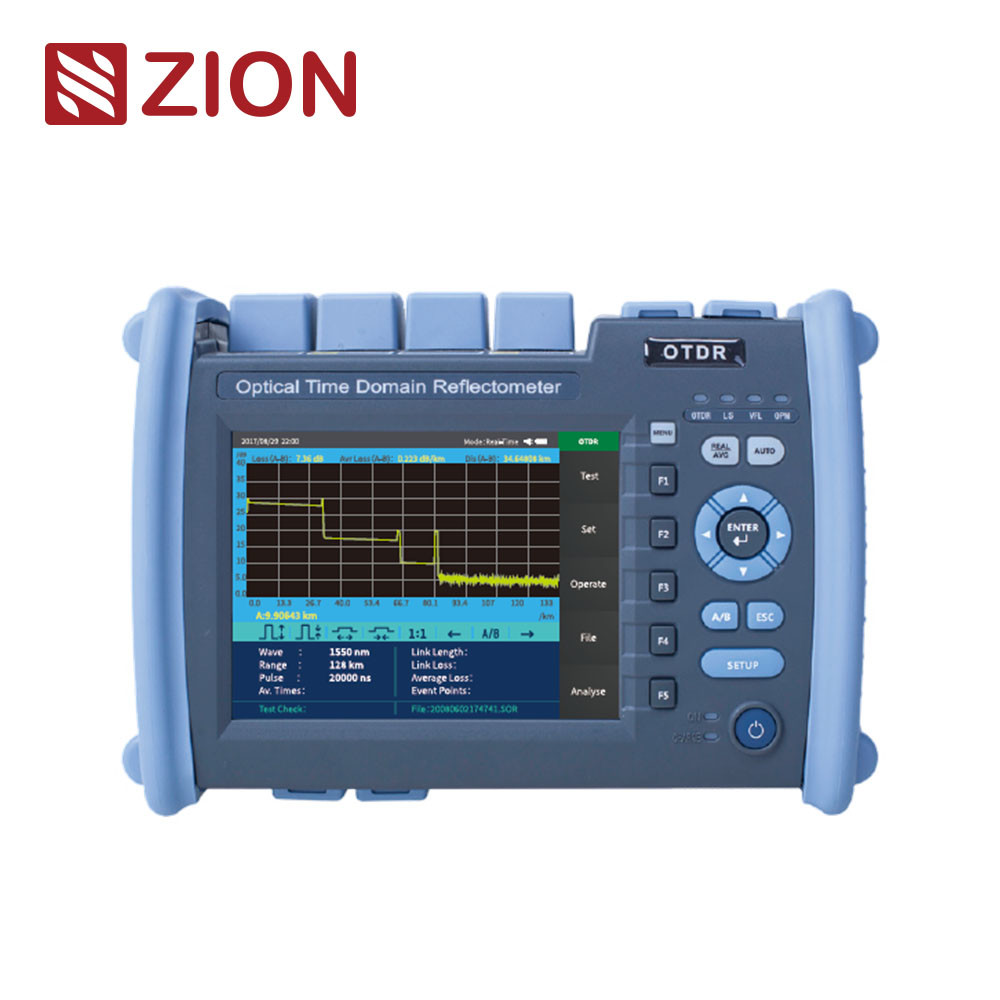

| ZCOTDR-6000P PON OTDR 5.6 इंच रंगीन स्क्रीन, कुंजी और स्पर्श के दोहरे संचालन को अपनाता है। इसमें 45dB की अधिकतम गतिशील सीमा है, और PON नेटवर्क परीक्षण में 1:32 ऑप्टिकल स्प्लिटर में प्रवेश कर सकता है;पूरी मशीन एकीकृत दृश्य दोष स्थान, घटना मानचित्र, ऑप्टिकल पावर मीटर, प्रकाश स्रोत, ऑप्टिकल हानि परीक्षण, ऑप्टिकल एंड फेस डिटेक्शन कार्य,ग्राहकों को कुशलतापूर्वक क्षेत्र परीक्षण और रखरखाव को हल करने में मदद करने के लिए बहुआयामी एकीकरणयह मुख्य रूप से सभी प्रकार के ऑप्टिकल फाइबर और केबल की लंबाई, हानि, कनेक्शन गुणवत्ता और अन्य मापदंडों को मापने के लिए उपयोग किया जाता है। इसका व्यापक रूप से इंजीनियरिंग निर्माण में उपयोग किया जा सकता है,ऑप्टिकल फाइबर संचार प्रणाली के संचार प्रणाली की आपातकालीन मरम्मतऑप्टिकल फाइबर केबल के विकास और उत्पादन माप। | |||||||||||||
| उत्पाद की विशेषताएं | |||||||||||||
| • पीओएन नेटवर्क परीक्षण, 1:32 स्प्लिटर में प्रवेश करें |  |
||||||||||||
| • डेटा के बैच प्रसंस्करण, रिपोर्ट फॉर्म का मुद्रण | |||||||||||||
| • बिना रुके संचार, ऑनलाइन परीक्षण | |||||||||||||
| • चीनी और अंग्रेजी में नामकरण | |||||||||||||
| • मानक एसओआर फ़ाइल आउटपुट प्रारूप | |||||||||||||
| • कुंजी + टच स्क्रीन दोहरी संचालन मोड | |||||||||||||
| • एकीकृत पीओएन ओटीडीआर/वीएफएल/एलएस/ओपीएम/इवेंट मैप/एंड फेस डिटेक्शन/ऑप्टिकल लॉस टेस्ट | |||||||||||||
| तकनीकी विनिर्देश | |||||||||||||
| ZCOTDR-6000P PON OTDR | |||||||||||||
| मॉडल | पीडी1 | PS1 | पीएस2 | पीटी1 | पीटी2 | पीटी3 | पीटी4 | ||||||
| तरंगदैर्ध्य | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (फ़िल्टर किया गया) |
1650nm±5nm (फ़िल्टर किया गया) |
1310nm/1550nm±20nm 1625nm±20nm (फ़िल्टर किया गया) |
1310/1550nm±20nm 1650±5nm (फ़िल्टर किया गया) |
||||||||
| फ़िल्टर | / | उच्च पार>1595nm आइसोलेशन>40dB (1270nm~1585nm) |
बैंडपास 1650nm±7nm अलगाव>40dB (1650nm±10nm) |
उच्च पार>1595nm आइसोलेशन>40dB (1270nm~1585nm) |
बैंडपास1650nm±7nm आइसोलेशन>40dB (1650nm±10nm) |
||||||||
| फाइबर का प्रकार | जी.652 | ||||||||||||
| अधिकतम गतिशील सीमा | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | ||||||
| घटना अंधा क्षेत्र | 1 मीटर | 0.8 मीटर | |||||||||||
| एटीटी अंधा क्षेत्र | 6 मीटर | ||||||||||||
| पीओएन अंधा क्षेत्र | 30 मीटर | ||||||||||||
| परीक्षण रेंज | 500 मीटर/1 किमी/2 किमी/4 किमी/8 किमी/16 किमी/32 किमी/64 किमी/128 किमी/256 किमी | ||||||||||||
| पल्स चौड़ाई | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||
| रेंज सटीकता | ±(0.75m+ नमूना अंतराल 40.005% xपरीक्षण दूरी) | ||||||||||||
| हानि संकल्प | ±0.001dB | ||||||||||||
| हानि सटीकता | ±0.05dB/dB | ||||||||||||
| पीओएन ओटीआर | |||||||||||||
| नमूना बिंदु | 16k-256k | ||||||||||||
| नमूना संकल्प | 0.05m-16m | ||||||||||||
| प्रतिबिंब सटीकता | ±3dB | ||||||||||||
| फ़ाइल प्रारूप | SORमानक फ़ाइल स्वरूप | ||||||||||||
| हानि माप मोड | चार बिंदु पद्धति /पांच बिंदु पद्धति | ||||||||||||
| लेजर सुरक्षा स्तर | वर्ग II | ||||||||||||
| ताज़ा दर | 3 हर्ट्ज (प्रकार) | ||||||||||||
| डेटा भंडारण | आंतरिक भंडारणः s3000 वक्र; अतिरिक्त भंडारणः 4G बिट | ||||||||||||
| कनेक्टर | एफसी/यूपीसी (स्विच करने योग्य एससी, एसटी) | ||||||||||||
| डेटा इंटरफ़ेस | यूएसबी, मिनीयूएसबी, 10 एम/100 एम ईथरनेट पोर्ट | ||||||||||||
| ओपीएम | |||||||||||||
| तरंग दैर्ध्य सीमा | 800nm~1700nm | ||||||||||||
| कनेक्टर | सार्वभौमिक जोड़ FC/SC/ST | ||||||||||||
| परीक्षण का दायरा | -50dBm~+26dBm | ||||||||||||
| अनिश्चितता | ± 5% | ||||||||||||
| कैलिब्रेशन तरंग दैर्ध्य | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||
| एलएस | |||||||||||||
| लेजर प्रकार | एफपी-एलडी | ||||||||||||
| तरंगदैर्ध्य | ओटीडीआर आउटपुट तरंग दैर्ध्य के अनुरूप | ||||||||||||
| आउटपुट शक्ति | ≥-5dBm | ||||||||||||
| स्थिरता | CW,±0.5dB/15min ((15 मिनट के पूर्व ताप के बाद परीक्षण) | ||||||||||||
| कनेक्टर | एफसी/यूपीसी ((स्विच करने योग्य sc,sT) | ||||||||||||
| ऑप्टिकल लॉस टेस्ट इंडेक्स उपरोक्त एलएस और ओपीएम इंडेक्स को संदर्भित करता है। | |||||||||||||
| अन्य | |||||||||||||
| प्रदर्शन | 5.6 इंच रंगीन एलसीडी + टच स्क्रीन | ||||||||||||
| विद्युत आपूर्ति | एसी/डीसीए एडाप्टरःइनपुटः 100V~240V,50/60Hz,0.6A,आउटपुटः 12V~19v, 1.5,ALiबैटरीः 7.4V, 5200mAh | ||||||||||||
| कार्य तापमान | -10°C~+50°C | ||||||||||||
| भंडारण तापमान | -40°C~+70°C | ||||||||||||
| सापेक्ष आर्द्रता | 0~95%, नॉन कंडेनसिंग | ||||||||||||
| वजन | <1.2 किलोग्राम | ||||||||||||
| आकार | 227mmx160mmx70mm | ||||||||||||
| मेजबान के कार्यः PON OTDR/OPM/VFL/Ls/इवेंट मैप/फाइबर एंड डिटेक्शन (अतिरिक्त खरीद डिटेक्टर) /ऑप्टिकल लॉस टेस्ट | |||||||||||||
| विन्यास सूची | |||||||||||||
| नहीं। | नाम | मात्रा | टिप्पणी | ||||||||||
| 1 | मेजबान | 1 | |||||||||||
| 2 | एसी/डीसी एडाप्टर | 1 | |||||||||||
| 3 | यू डिस्क (विश्लेषण सॉफ्टवेयर/उपयोगकर्ता के मैनुअल के साथ) | 1 | |||||||||||
| 4 | टच पेन | 1 | |||||||||||
| 5 | डाटा लाइन | 1 | |||||||||||
| 6 | ओटीडीआर एससी एडाप्टर | 1 | |||||||||||
| 7 | ओपीएम एससी एडाप्टर | 1 | |||||||||||
| 8 | उपयोगकर्ता का मार्गदर्शन | 1 | |||||||||||
| 9 | कैलिब्रेशन प्रमाणन | 1 | |||||||||||
| 10 | प्रमाण पत्र/गारंटी कार्ड | 1 | |||||||||||
| 11 | स्वच्छ कपास का टुकड़ा | 10 | |||||||||||
| 12 | चमड़े का कंधा | 1 | |||||||||||
| 13 | उपकरण के लिए विशेष बैकपैक | 1 | |||||||||||
