| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, ROHS, VDE, UL |
| मॉडल संख्या: | एडीएसएस केबल |
| न्यूनतम आदेश मात्रा: | 10 किमी |
| पैकेजिंग विवरण: | 1000M या 2000M / लकड़ी के ड्रम |
| प्रसव के समय: | आम तौर पर 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 600 किमी / माह |
| Fiber Unit: | UV fiber G.652.D;@1310nm ≤0.35dB/km; @1550nm ≤0.2dB/km; | Filling 1: | Water Blocking & Moisture Proof Thyrotrophic gel |
|---|---|---|---|
| Tube: | Colors of tubes PBT | Filling 2: | PP Diameter same as tube |
| Binder: | 2 wires Polyester Yarns Cable core binding | Strength Member: | GFRP Diameter same as tube |
| Inner Sheath: | FE | Outer Sheath: | PE or AT |
| Color: | Black | Package: | 1000M, 2000M, Wooden Drum |

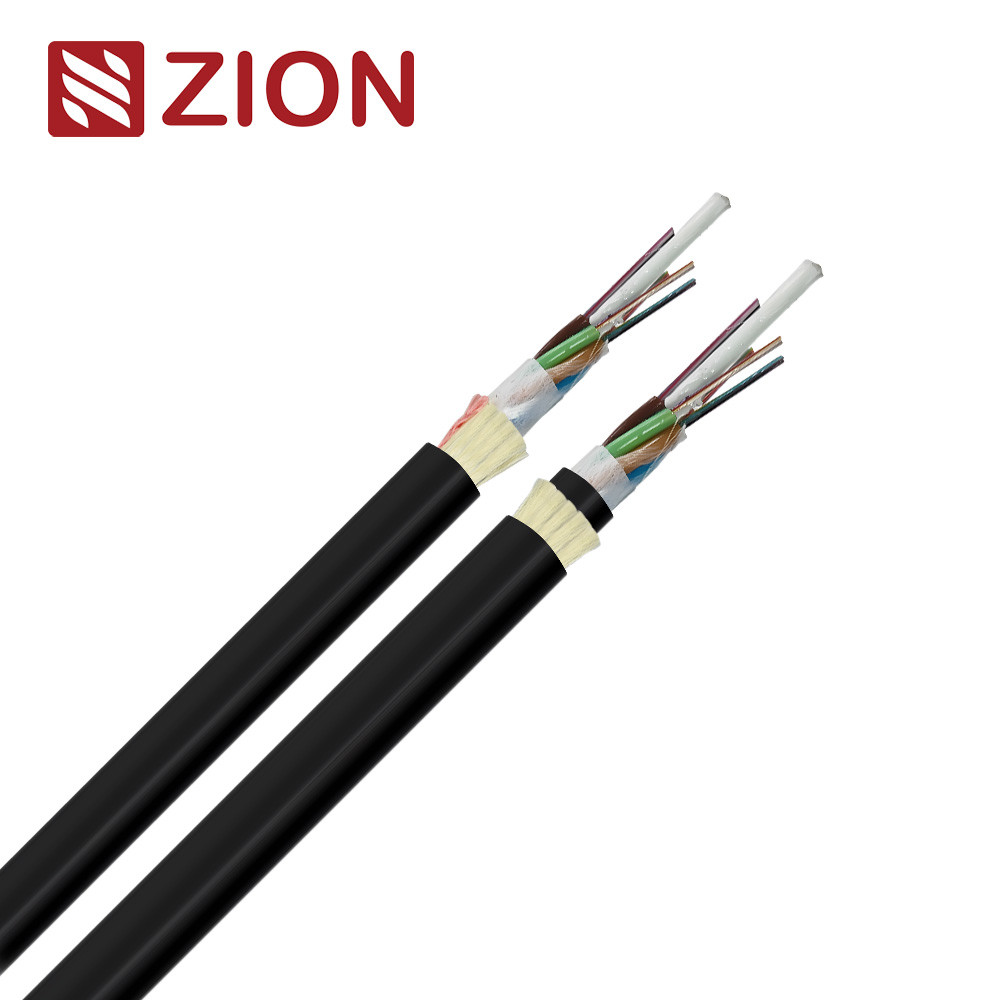

| प्रमुखता देना: | हवाई एडीएसएस केबल,डबल शीथ एडीएसएस केबल,सिंगल शीथ एडीएसएस केबल |
||
विशेषताएँ
आइटम विवरण
फाइबर ऑप्टिक: UV फाइबर G.652.D;@1310nm ≤0.35dB/km;
@1550एनएम ≤0.2डीबी/किमी;
ट्यूब भरने वाला यौगिक: जल अवरोधक और नमी रोधी थायरोट्रोफिक जेल
ढीली ट्यूब: ट्यूबों के रंग पीबीटी
भराव: पीपी व्यास ट्यूब के समान
केंद्र शक्ति सदस्य: जीएफआरपी व्यास ट्यूब के समान
जल अवरोधक टेप: 0.28 मिमी मोटाई
बाइंडर: 2 तार पॉलिएस्टर यार्न केबल कोर बाइंडिंग
रिपकॉर्ड: 2 तार
ढांकता हुआ शक्ति सदस्य: अरामिड यार्न
बाहरी जैकेट: 1.6-2.0 मिमी मोटाई एचडीपीई
केबल आउट व्यास: 9.5±0.3 मिमी (ग्राहकों की आवश्यकताओं के अनुसार डिजाइन)
केबल वजन: 85±15 किग्रा (ग्राहकों की आवश्यकताओं के अनुसार डिजाइन)
लंबाई केबल/स्पूल: 4 किमी (अधिक में 2% सहनशीलता)
तापमान सीमा: -20~+65℃
मानकों
क्षीणन:
बैंडविड्थ (केवल मल्टीमोड फाइबर):
ध्रुवीकरण मोड फैलाव (पीएमडी):
फाइबर गणना:
ढीली ट्यूब डिज़ाइन:
केंद्रीय शक्ति सदस्य:
जल अवरोधन:
परिधीय शक्ति सदस्य:
बाहरी आवरण:
केबल आयाम:
परिचालन की स्थिति:
क्षीणन गुणांक (डीबी/किमी):
फैलाव गुणांक:
प्रभावी समूह अपवर्तक सूचकांक (ईजीआरआई):
मैक्रो झुकने का नुकसान:
पर्यावरणीय विशेषताएँ:
तन्यता ताकत (आईईसी 794-1-ई1):
क्रश टेस्ट (आईईसी 60794-1-ई3):
प्रभाव परीक्षण (आईईसी 60794-1-ई4):
बार-बार झुकना (आईईसी 60794-1-ई6):
मरोड़ परीक्षण (आईईसी 60794-1-ई7):
जल प्रवेश (आईईसी 60794-1-एफ5बी):
तापमान सायक्लिंग (आईईसी 60794-1-एफ1):
यौगिक प्रवाह (आईईसी 60794-1-ई14):
शीथ उच्च वोल्टेज परीक्षण:
फाइबर ऑप्टिक केबल अंतरराष्ट्रीय मानकों (आईईसी, आईटीयू-टी, आदि) को पूरा करती है या उनसे बेहतर हैऑप्टिकल, मैकेनिकल और पर्यावरण प्रदर्शन मेट्रिक्स, विविध और चुनौतीपूर्ण परिस्थितियों में तैनाती के लिए इसकी उपयुक्तता की पुष्टि करता है। मजबूत निर्माण पीओएन सिस्टम, बैकबोन और एक्सेस नेटवर्क सहित आधुनिक दूरसंचार नेटवर्क में अनुप्रयोगों के लिए उच्च विश्वसनीयता सुनिश्चित करता है।
कंपनी फाइबर केबल का नाम N*cores G.652D 2024 XXXXm
कंपनी: निर्माता का ब्रांड
2024: निर्माण वर्ष
फ़ाइबर केबल का नाम: केबल प्रकार
G.652D: N कोर सिंगल-मोड ऑप्टिकल फाइबर (ITU-T Rec. G.652D)
XXXXm: मीटर का निशान
*चिह्न हर 1 मीटर पर मुद्रित होता है;
**"G.652D" का अर्थ ITU-T Rec है। लो वॉटर पीक (LWP) G.652 सिंगल मोड ऑप्टिकल फाइबर।
क्लाइंट केबल मार्किंग के अनुसार भी कर सकते हैं।
1 निशान का रंग सफेद है,
2 यदि दोनों पड़ोसी चिह्न स्पष्ट हैं तो कभी-कभी लंबाई के अंकन में अस्पष्टता की अनुमति दी जाती है।
3 पानी के प्रवेश को रोकने के लिए दोनों केबल सिरों को हीट सिकुड़ने योग्य अंत कैप से सील कर दिया गया है।
फाइबर रंग और बाइंडर रंग कोड: EIA/TIA 598B के अनुसार
OEM संरचना तकनीकी डेटा
यह डेटा OEM फाइबर ऑप्टिक केबल डिज़ाइन के लिए प्रमुख तकनीकी विशिष्टताएँ प्रदान करता है, जो विशिष्ट ग्राहक आवश्यकताओं के अनुकूलता सुनिश्चित करता है। जानकारी केबलों के संरचनात्मक, सामग्री और प्रदर्शन पहलुओं पर प्रकाश डालती है।
फाइबर प्रकार:
केंद्रीय शक्ति सदस्य:
ढीली ट्यूब:
भराव:
जल अवरोधक परत:
यार्न ताकत सदस्य:
बाहरी आवरण:
यह ओईएम फाइबर ऑप्टिक केबल डिज़ाइन स्थायित्व और प्रदर्शन के बीच संतुलन प्रदान करता है, जो विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करता है। इसका मॉड्यूलर कॉन्फ़िगरेशन (फाइबर गिनती, ताकत सदस्य, और ढीली ट्यूब आयाम) और मजबूत सामग्री (एचडीपीई, पीबीटी, आर्मीड यार्न) दूरसंचार में व्यापक अनुप्रयोगों की अनुमति देता है, जो उद्योग मानकों और ग्राहक-विशिष्ट आवश्यकताओं के अनुपालन को सुनिश्चित करता है।
पैकिंग और मार्किंग
1. पैकिंग
1.1 केबल की प्रत्येक लंबाई लंबी दूरी के शिपमेंट के लिए उपयुक्त लकड़ी के ड्रम पर रील की जाएगी।
1.2 प्लास्टिक बफ़र शीट द्वारा कवर किया गया।
1.3 मजबूत लकड़ी की बल्लियों से सीलबंद।
1.4 केबल के अंदरूनी सिरे का कम से कम 1 मीटर परीक्षण के लिए आरक्षित रखा जाएगा।
1.5 ड्रम की लंबाई
- 1.5.1 मानक ड्रम की लंबाई 2000-4000 मीटर है
- 1.5.2 कुल आपूर्ति के 10% से अधिक मात्रा के लिए प्रति ड्रम मानक लंबाई के 96% से कम एकल लंबाई की अनुमति नहीं होगी;
1.5.3 कुल मात्रा कम से कम ऑर्डर की गई मात्रा है।
2. ड्रम मार्किंग
2.1 केबल ड्रम
- निर्माता ब्रांड;
- रोल-दिशा तीर;
- केबल बाहरी अंत स्थिति तीर का संकेत;
- शब्द "फाइबर ऑप्टिकल केबल”;
- उत्पत्ति, शब्द "चाइना में बना”;
- केबल को लोड करने, उतारने और संप्रेषित करने की सही विधि बताने वाली सावधानी प्लेट;
- अन्य ग्राहक जानकारी जैसे अनुबंध संख्या, परियोजना संख्या, और वितरण गंतव्य। (यदि ज़रूरत हो तो)
2.2 मार्किंग प्लेट
- उत्पाद का नाम;
- केबल प्रकार और आकार;
- ड्रम की लंबाई;
- किलोग्राम में सकल/शुद्ध वजन;
- मीटर में ड्रम संख्या;
- निर्माता का नाम;
- विनिर्माण वर्ष और महीना;
- परियोजना संख्या, अनुबंध संख्या या क्रय आदेश संख्या (यदि आवश्यक हो)।
