| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, ROHS, VDE, UL |
| मॉडल संख्या: | यू/यूटीपी कैट 5ई |
| न्यूनतम आदेश मात्रा: | 500 |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | सामान्यतः 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500000 पीसी / माह |

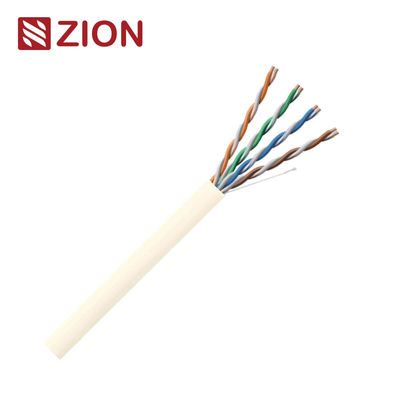

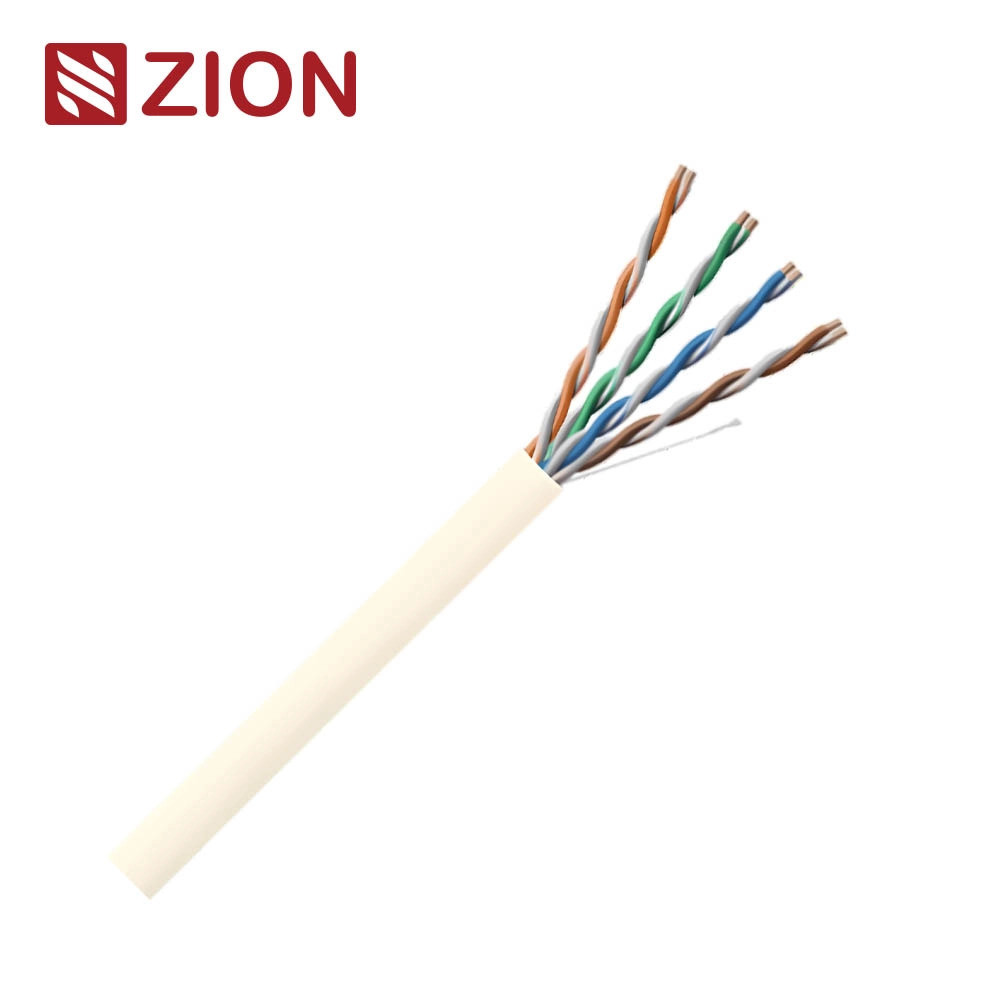

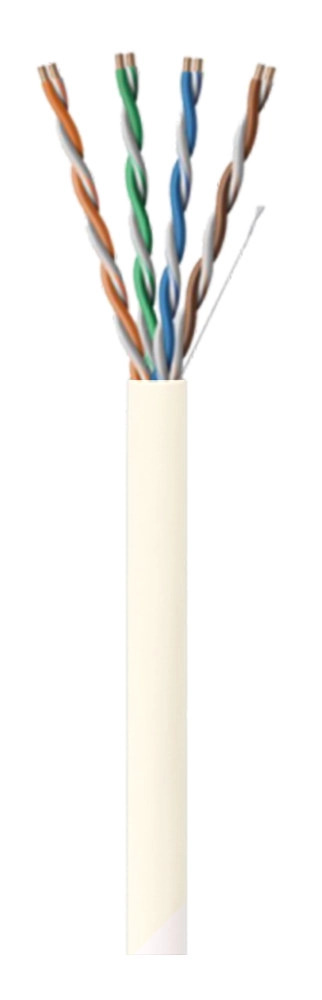

| U/UTP CAT 5e-UL CMP | ||||||||
| प्रमुख जानकारी और निर्माण | ||||||||
| SKU: | 7112105 |  |
||||||
| यूएल प्रमाणपत्र संख्याः | E541136 | |||||||
| मानक: | UL 444 और CSA C22.2 No.214 संचार केबल |
|||||||
| कंडक्टर सामग्रीः | ठोस नंगे तांबा | |||||||
| कंडक्टर का आकारः | 24AWG/ 0.0193" / 0.49±0.005mm | |||||||
| जोड़े: | चार जोड़े | |||||||
| इन्सुलेशनः | 0.034" / 0.87±0.05 मिमी FEP | |||||||
| इन्सुलेशन रंगः | नीला-सफेद/नीला,नारंगी-सफेद/नारंगी | |||||||
| हरा-सफेद/हरा, भूरा-सफेद/भूरा | ||||||||
| रिप कॉर्ड: | केवलर | |||||||
| आउट जैकेट: | सामग्री: पूर्ण पीवीसी | |||||||
| दीवार की मोटाईः 0.0157 " | ||||||||
| ओवरडोजः0.1811"±0.008" (4.6±0.2 मिमी) | ||||||||

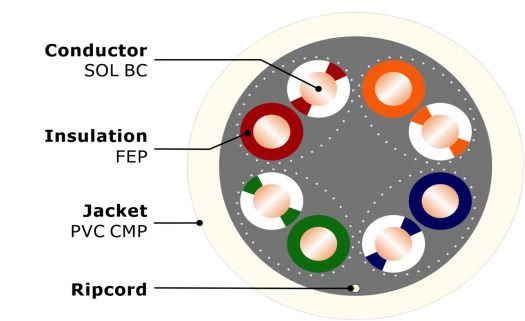

| क्रॉस सेक्शन | ||||||||
|
|
||||||||
| आवेदन सहायता | ||||||||
| ·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-AnyLAN,एटीएम | ||||||||
| ·1वोल्प,आईएसडीएन,चिह्न,100MTPPDM,एनालॉग और डेटावीडियो,पीओई टाइप 1,2,3,4 | ||||||||
| विद्युत विशेषताएं | ||||||||
| डीसी प्रतिरोध | <9.38 ओम/100 मीटर @20°C | |||||||
| सीसी प्रतिरोध असंतुलन | 5% @ 20°C | |||||||
| पारस्परिक क्षमता | 5.6 एनएफ/100 मीटर | |||||||
| विशेषता प्रतिबाधा | 1 - 100 मेगाहर्ट्ज: 100±15 ओम | |||||||
| अधिकतम आवृत्ति | 100MHz | |||||||
| क्षमता असंतुलन | 330 पीएफ/100 मीटर | |||||||
| एनवीपीसंचरण दर) | ≥ 65% | |||||||
| विलंब विकृति | ≤ 44 एनएस/100 मीटर | |||||||
| कार्यरत वोल्टेज | आम तौर पर 48V तक | |||||||
| नामित वोल्टेज ((V RMS) | 300 वी | |||||||
| भौतिक गुण | ||||||||
| खिंचाव तनाव (अधिकतम) | 25 पाउंड ((110N) | |||||||
| झुकने का त्रिज्या ((मिनट) | 4 गुना केबल व्यास | |||||||
| परिचालन तापमान | -20 से 75°C (-4 से 167°F) | |||||||
| प्रदर्शन विशेषताएं | ||||||||
| आवृत्ति | कमजोरी | अगला (dB) |
एसीआरएफ (dB) |
PS.NEXT (dB) |
पीएस.एसीआरएफ (dB) |
आरएल (dB) |
विलंब (ns/100m) |
तिरछा (ns/100m) |
| मेगाहर्ट्ज | डीबी | डीबी/100 मीटर | ns/100m | ns/100m | डीबी | डीबी | डीबी/100 मीटर | डीबी/100 मीटर |
| 1 | 2.0 | 65.3 | 63.8 | 62.3 | 60.8 | 20.0 | 570.0 | 45.0 |
| 4 | 4.1 | 56.3 | 51.8 | 53.3 | 48.8 | 23.0 | 552.0 | |
| 8 | 5.8 | 51.8 | 45.7 | 48.8 | 42.7 | 24.5 | 546.7 | |
| 10 | 6.5 | 50.3 | 43.8 | 47.3 | 40.8 | 25.0 | 545.4 | |
| 16 | 8.2 | 47.2 | 39.7 | 44.2 | 36.7 | 25.0 | 543.0 | |
| 20 | 9.3 | 45.8 | 37.8 | 42.8 | 34.8 | 25.0 | 542.0 | |
| 25 | 10.4 | 44.3 | 35.8 | 41.3 | 32.8 | 24.3 | 541.2 | |
| 31.25 | 11.7 | 42.9 | 33.9 | 39.9 | 30.9 | 23.6 | 540.4 | |
| 62.5 | 17.0 | 38.4 | 27.9 | 35.4 | 24.9 | 21.5 | 538.6 | |
| 100 | 22.0 | 35.3 | 23.8 | 32.3 | 20.8 | 20.1 | 537.6 | |
| ※नोटः उपरोक्त ट्रांसमिशन प्रदर्शन 100M, 20±2°Cपरीक्षण की गई परिस्थितियों में। | ||||||||
| आदेश सूचनाएँ | ||||||||
| चिह्नित करना | HANGZHOU ZION 7112105 U/UTP CAT5e 4PR 24AWG SOLID 100MHZ E541136 (UL) C ((UL) ANSI/TIA 568C.2 के अनुसार सत्यापित RoHS अनुरूप ***FT |
|||||||
| आंतरिक पैकेज | 1000FT/Pull Box या Wooden Spool (या ग्राहक के अनुरोध के अनुसार) | |||||||
| बाहरी पैकेज | पैलेट (या ग्राहक के अनुरोध पर) | |||||||
| वितरण का समय | आम तौर पर जमा राशि प्राप्त होने के 25 दिन बाद। | |||||||
| ब्रांड | HELLOSIGNAL® या OEM | |||||||
| OEM अनुकूलित सेवाः | ||||||||
| रंग | हम RAL क्लासिक के आधार पर जैकेट रंग अनुकूलित कर सकते हैं | |||||||
| मुद्रण | हम जैकेट पर अनुकूलित मुद्रण शब्द कर सकते हैं | |||||||
| पैकिंग और लेबल | हम स्पूल, कार्टन और लेबल डिजाइन अनुकूलित कर सकते हैं। | |||||||
