| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, ROHS, VDE, UL |
| मॉडल संख्या: | केबल स्टोरेज असेंबली |
| न्यूनतम आदेश मात्रा: | 500 |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | सामान्यतः 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500000 पीसी / माह |

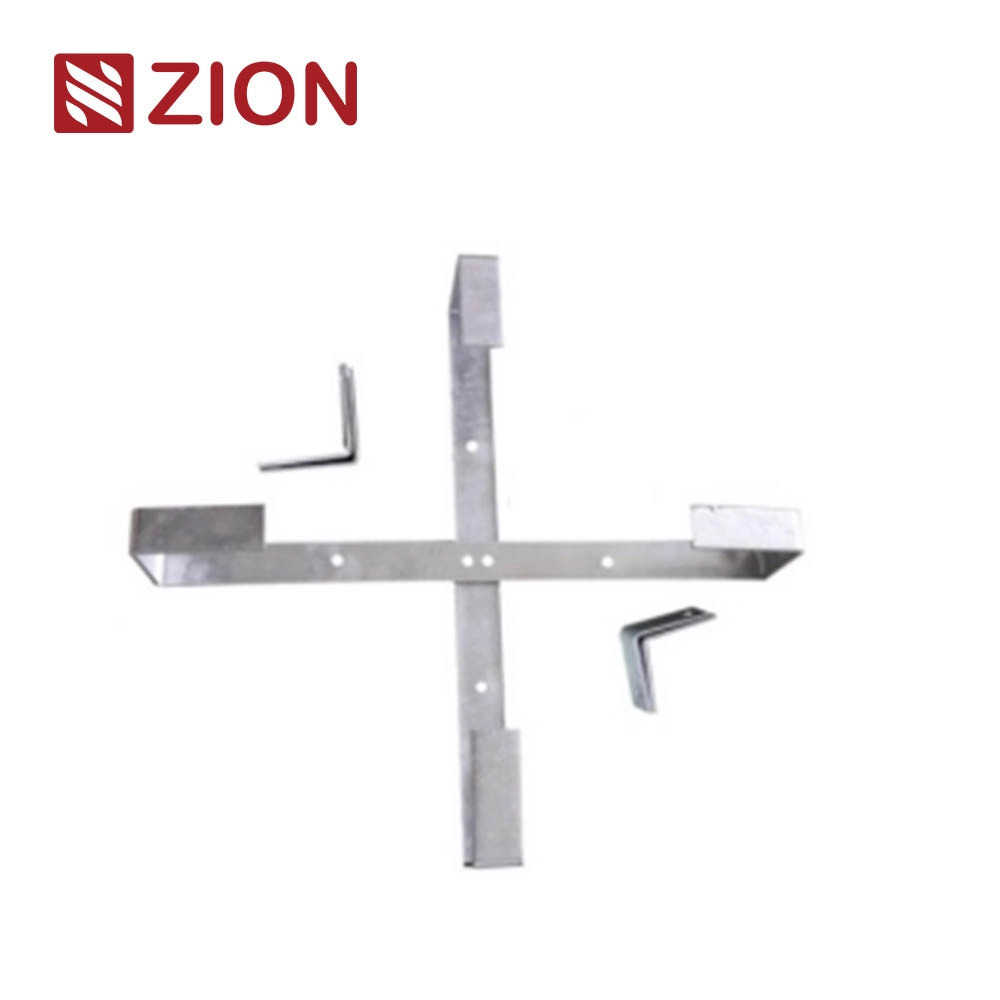

| केबल स्टोरेज असेंबली | |||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||
| 1. उपयोगः | |||||||||||||||||||||||||
| केबल स्टोरेज असेंबली का प्रयोग आरक्षित ऑप्टिकल फाइबर केबल के भंडारण के लिए किया जाता है। इसे सम्मिलित प्रकार के भंडारण और बाहरी कॉइल प्रकार के भंडारण में विभाजित किया गया है। |
|||||||||||||||||||||||||
| 2मॉडल: | |||||||||||||||||||||||||
| नाम | मॉडल | आयाम | स्थानान्तरण | उपयुक्त केबल रेंज | |||||||||||||||||||||
| व्यास ((मिमी) | वजन ((किलो) | ||||||||||||||||||||||||
| केबल भंडारण सभा |
ZC-TJY 660-T | 660 | 4.1 | छोटा स्प्लिंट | ओपीजीडब्ल्यू ऑप्टिकल केबल पर लागू | ||||||||||||||||||||
| ZC-TJY 900-T | 900 | 7.7 | छोटा स्प्लिंट | ओपीजीडब्ल्यू ऑप्टिकल केबल पर लागू | |||||||||||||||||||||
| ZC-TJY 1030-T | 1030 | 11.8 | छोटा स्प्लिंट | ओपीजीडब्ल्यू ऑप्टिकल केबल (ओडी) पर लागू>15 मिमी) | |||||||||||||||||||||
| केबल भंडारण सभा |
ZC-TJY 660-H | 660 | 4.1 | छोटा स्प्लिंट | एडीएसएस ऑप्टिकल केबल पर लागू | ||||||||||||||||||||
| ZC-TJY 900-H | 900 | 7.7 | छोटा स्प्लिंट | ओपीजीडब्ल्यू ऑप्टिकल केबल पर लागू | |||||||||||||||||||||
| ZC-TJY 1030-H | 1030 | 11.8 | छोटा स्प्लिंट | ओपीजीडब्ल्यू ऑप्टिकल केबल (ओडी) पर लागू>15 मिमी) | |||||||||||||||||||||
| समझाइए: 1टावर के लिए टी-जी - पोल के लिए एस - स्टेनलेस स्टील बैंड रिंग का प्रकार 2जब टावर पर स्थापना के लिए शेष केबल फ्रेम का उपयोग किया जाता है, तो दो जोड़ी छोटे स्प्लिंट प्रदान किए जाते हैं। जब शेष केबल ब्रैकेट का उपयोग पोल स्थापना के लिए किया जाता है, तो पोल समर्थन के दो सेट प्रदान किए जाते हैं। |
|||||||||||||||||||||||||
| 3केबल स्टोरेज असेंबली के लिए सहायक उपकरण | |||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||
| पोल के लिए समर्थन | छोटा स्प्लिंट | ||||||||||||||||||||||||
| उद्देश्य: शेष केबल फ्रेम के लिए पोल समर्थन का उपयोग शेष केबल फ्रेम को पोल पर तय करने के लिए किया जाता है; छोटे स्प्लिंट का उपयोग शेष केबल फ्रेम को टॉवर पर तय करने के लिए किया जाता है। | |||||||||||||||||||||||||

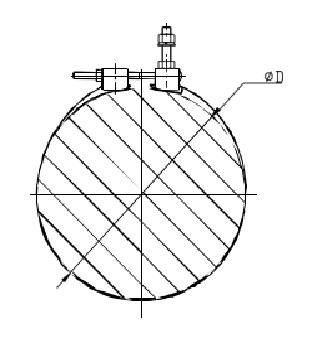

| केबल समर्थन के पोल के लिए समर्थन की विशिष्टता | |||||||||||||||||||||||||
| नाम | मॉडल | कोर नं. | वजन (किलो) | सामग्री | |||||||||||||||||||||
| पोलैंड का समर्थन | ZC-TJY-H1 | 150-310 | 0.48 | स्टेनलेस स्टील की पट्टी | |||||||||||||||||||||
| पोलैंड का समर्थन | ZC-TJY-H2 | 311-460 | 0.52 | ||||||||||||||||||||||
| पोलैंड का समर्थन | ZC-TJY-H3 | 461-600 | 0.57 | ||||||||||||||||||||||
| पोलैंड का समर्थन | ZC-TJY-H4 | 601-800 | 0.62 | ||||||||||||||||||||||
| पोलैंड का समर्थन | ZC-TJY-H5 | 801-1000 | 0.72 | ||||||||||||||||||||||

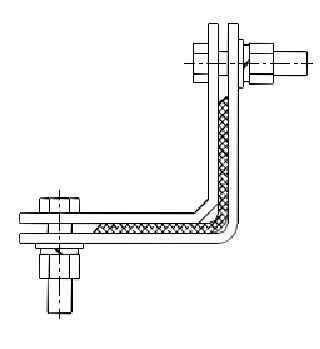

| छोटे स्प्लिंट का विनिर्देश | |||||||||||||||||||||||||
| नाम | मॉडल | लोहे के टावर के लिए कोण लोहे का आयाम (मिमी) | वजन (किलो) | सामग्री | |||||||||||||||||||||
| छोटा स्प्लिंट | ZC-TJB-70 | ≤ 70 | 1.02 | गर्म डुबकी जस्ती स्टील | |||||||||||||||||||||
| छोटा स्प्लिंट | ZC-TJB-100 | 71-100 | 1.22 | गर्म डुबकी जस्ती स्टील | |||||||||||||||||||||
| छोटा स्प्लिंट | ZC-TJB-150 | 101-150 | 1.61 | गर्म डुबकी जस्ती स्टील | |||||||||||||||||||||
