| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, ROHS, VDE, UL |
| मॉडल संख्या: | OPGW के लिए एकल निलंबन |
| न्यूनतम आदेश मात्रा: | 500 |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | सामान्यतः 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500000 पीसी / माह |

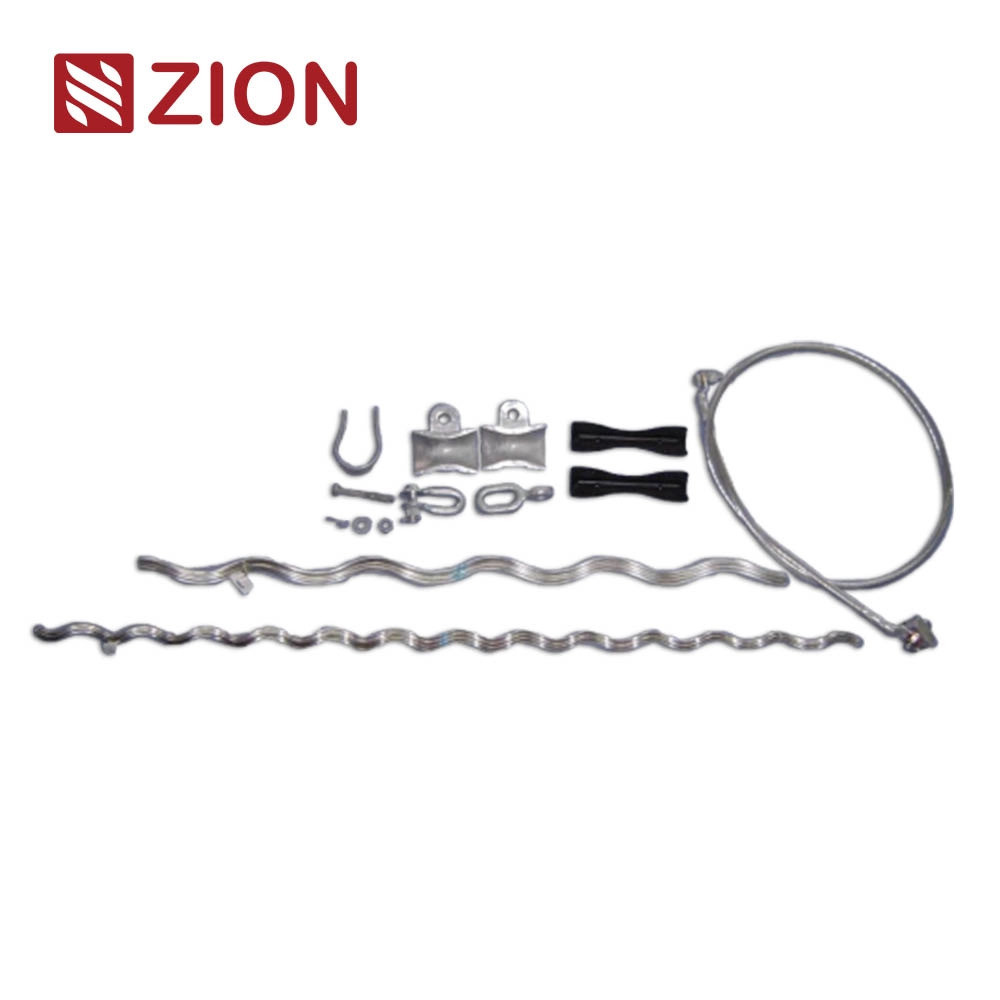

| ओपीजीडब्ल्यू के लिए एकल निलंबन | |||||||||||||||||||||||||
| ओपीजीडब्ल्यू के लिए निलंबन सेट मुख्य रूप से सीधे पक्षीय ड्रॉप टॉवर के लिए उपयोग किया जाता है, या 15o से कम लाइन टॉवर कनेक्शन के लिए। अंदर और बाहर से दो पूर्व घुमावदार तार से क्लैंप पेंच,लटकते सिर और कनेक्टिंग फिटिंग की संरचना का समर्थन. क्लैंप ग्रिप ताकत ट्रांसफर अक्षीय भार और वितरित रेडियल संपीड़न तनाव के लिए फाइबर ऑप्टिक केबल के 10% -20% रेटेड तन्यता शक्ति से अधिक है,फाइबर ऑप्टिक केबल की बेहतर सुरक्षा, झुकने के तनाव और तनाव एकाग्रता की घटना से बचने के लिए। निलंबन के साथ OPGW के लिए सेट निलंबन उत्कृष्ट थकान प्रतिरोध है, शक्ति केबल डम्पिंग में भी सहायक भूमिका निभा सकती है। |
|||||||||||||||||||||||||

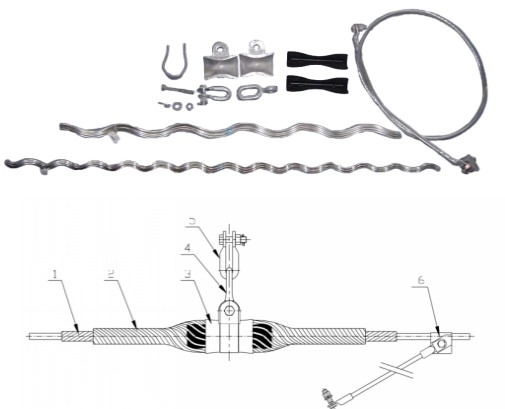

| चित्र और चित्रण: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 1संरचनात्मक सुदृढीकरण छड़ें 2. मृत अंत घटक 3. एजीएस क्लैंप 4.EyeChainLink ((TypeZH) 5.U-Clevis 6. ग्राउंडिंग क्लैंप |
|||||||||||||||||||||||||
| मॉडल विनिर्देश: | |||||||||||||||||||||||||
| मॉडल | उपलब्ध दिन केबल ((मिमी) |
संरचनात्मक सुदृढीकरण की लंबाई छड़ें (मिमी) |
बाहरी छड़ों की लंबाई | संदर्भ वजन (किलो) |
सार्वभौमिक योजना | ||||||||||||||||||||
| एजीएस क्लैंप | लिंक फिटिंग | ||||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-9.4 | 1500 | 1060 | 1.2 | L-1040 | एजीएस-4 | यू-10 | ||||||||||||||||||
| ZC-OXY 0940 | 8.9-9.4 | 1400 | 1000 | 0.88 | एजीएस-5 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1010 | 9.5-10.1 | 1690 | 1140 | 1.38 | एजीएस-5 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1070 | 10.2-10.7 | 1690 | 1140 | 1.48 | एजीएस-5 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1140 | 10.8-11.4 | 1760 | 1180 | 1.55 | एजीएस-5 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1220 | 11.5-12.2 | 1840 | 1240 | 1.73 | एजीएस-5 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1290 | 12.3-12.9 | 1960 | 1320 | 1.84 | एजीएस-5 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1370 | 13.0-13.7 | 1960 | 1320 | 2.74 | एजीएस-5 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1460 | 13.8-14.6 | 2000 | 1360 | 2.99 | AGS-6 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1550 | 14.7-15.5 | 2120 | 1440 | 3.38 | AGS-6 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1650 | 15.6-16.5 | 2120 | 1440 | 3.59 | AGS-6 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1750 | 16.6-17.5 | 2400 | 1620 | 4.07 | AGS-6 | ZH-7 | यू-7 | ||||||||||||||||||
| ZC-OXY 1870 | 17.6-18.7 | 2400 | 1620 | 4.31 | AGS-6 | ZH-7 | यू-7 | ||||||||||||||||||
| नोटः 1. एकल निलंबन क्लैंप का अधिकतम एकल पक्षीय निलंबन कोण 15° - 18° है। 2. उपरोक्त विन्यास एक सामान्य विन्यास है. अन्य कनेक्शन हार्डवेयर और विशेष निर्देशों के लिए कृपया परिशिष्ट देखें. 3यदि आपकी विशेष आवश्यकताएं हैं, तो आप हमारे प्रौद्योगिकी विभाग से परामर्श कर सकते हैं। |
|||||||||||||||||||||||||
