| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, ROHS, VDE, UL |
| मॉडल संख्या: | एडीएसएस के लिए डबल सस्पेंशन सेट |
| न्यूनतम आदेश मात्रा: | 500 |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | सामान्यतः 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500000 पीसी / माह |

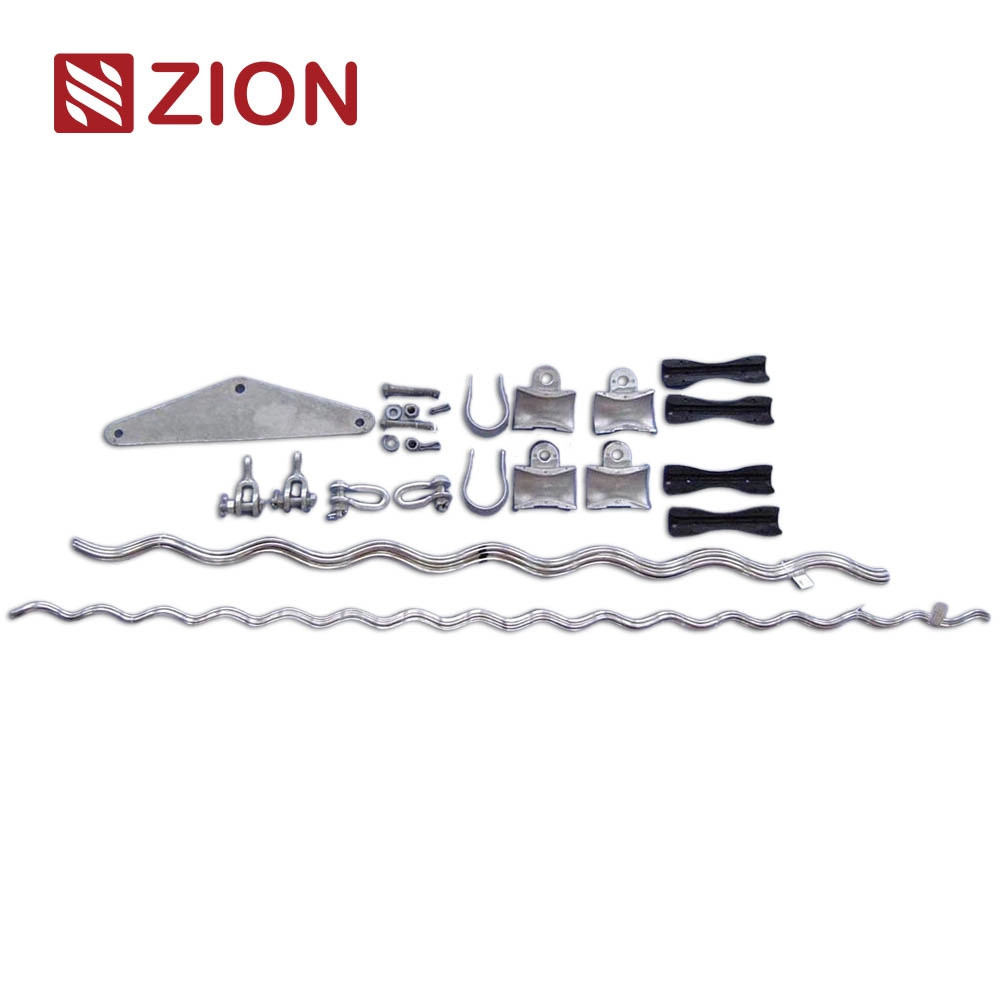

| एडीएसएस के लिए डबल सस्पेंशन सेट | |||||||||||||||||||||||||
| एडीएसएस के लिए डबल सस्पेंशन सेट मुख्य रूप से बड़े ऊंचाई अंतर के लिए प्रयोग किया जाता है, 800 मीटर से अधिक या एकतरफा ओवरहैंग कोण के लिए स्पैन 30o -36o लाइन टॉवर कनेक्शन है | |||||||||||||||||||||||||

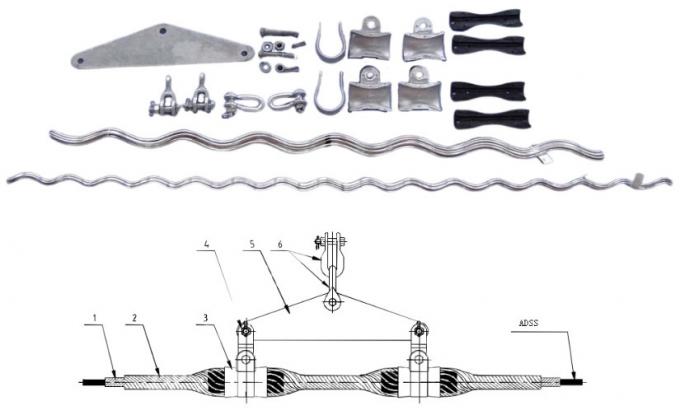

| चित्र और चित्रण: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 1. संरचनात्मक सुदृढीकरण रॉड 2. मृत अंत घटक 3. एजीएस क्लैंप 4.पीएस-लिंक 5. योक प्लेट 6. यू-क्लेविस |
|||||||||||||||||||||||||
| मॉडल विनिर्देश (Span)>800 मीटर): | |||||||||||||||||||||||||
| नाम | उपलब्ध दिन केबल ((मिमी) |
मृत-अंत की लंबाई घटक (मिमी) |
सशक्तिकरण छड़ों की लंबाई ((मिमी) | संदर्भ वजन (किलो) |
सार्वभौमिक योजना | ||||||||||||||||||||
| लिंक | एजीएस क्लैंप | लिंक फिटिंग | |||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-9.4 | 1500 | 1060 | 1.2 | L-1040 | एजीएस-4 | यू-10 | ||||||||||||||||||
| ZC-AXS 0940 | 8.6-9.4 | 1900 | 1600 | 1.7 | L-1040 | एजीएस-4 | यू-10 | ||||||||||||||||||
| ZC-AXS 1010 | 9.5-10.1 | 1900 | 1600 | 1.8 | L-1040 | एजीएस-4 | यू-10 | ||||||||||||||||||
| ZC-AXS 1070 | 10.2-10.7 | 1900 | 1600 | 1.9 | L-1040 | एजीएस-4 | यू-10 | ||||||||||||||||||
| ZC-AXS 1140 | 10.8-11.4 | 1900 | 1600 | 1.9 | L-1040 | एजीएस-4 | यू-10 | ||||||||||||||||||
| ZC-AXS 1220 | 11.5-12.2 | 2000 | 1700 | 2.2 | L-1040 | एजीएस-4 | यू-10 | ||||||||||||||||||
| ZC-AXS 1290 | 12.3-12.9 | 2000 | 1800 | 2.3 | L-1040 | एजीएस-5 | यू-10 | ||||||||||||||||||
| ZC-AXS 1370 | 13.0-13.7 | 2000 | 1800 | 3.4 | L-1040 | एजीएस-5 | यू-10 | ||||||||||||||||||
| ZC-AXS 1460 | 13.8-14.6 | 2000 | 1800 | 3.6 | L-1040 | एजीएस-5 | यू-10 | ||||||||||||||||||
| ZC-AXS 1550 | 14.7-15.5 | 2200 | 1900 | 4 | L-1040 | एजीएस-5 | यू-10 | ||||||||||||||||||
| ZC-AXS 1650 | 15.6-16.5 | 2200 | 1900 | 4.2 | L-1040 | AGS-6 | यू-10 | ||||||||||||||||||
| ZC-AXS 1750 | 16.6-17.5 | 2400 | 2000 | 4.4 | L-1040 | AGS-6 | यू-10 | ||||||||||||||||||
| ZC-AXS 1870 | 17.6-18.7 | 2400 | 2000 | 4.7 | L-1040 | AGS-6 | यू-10 | ||||||||||||||||||
| नोटः 1. एकल निलंबन क्लैंप का अधिकतम एकतरफा निलंबन कोण 20°-30° है। | |||||||||||||||||||||||||
| 2उपरोक्त विन्यास पारंपरिक विन्यास है। यदि विशेष विन्यास की आवश्यकता है, तो कंपनी के तकनीकी विभाग से परामर्श करें। | |||||||||||||||||||||||||
