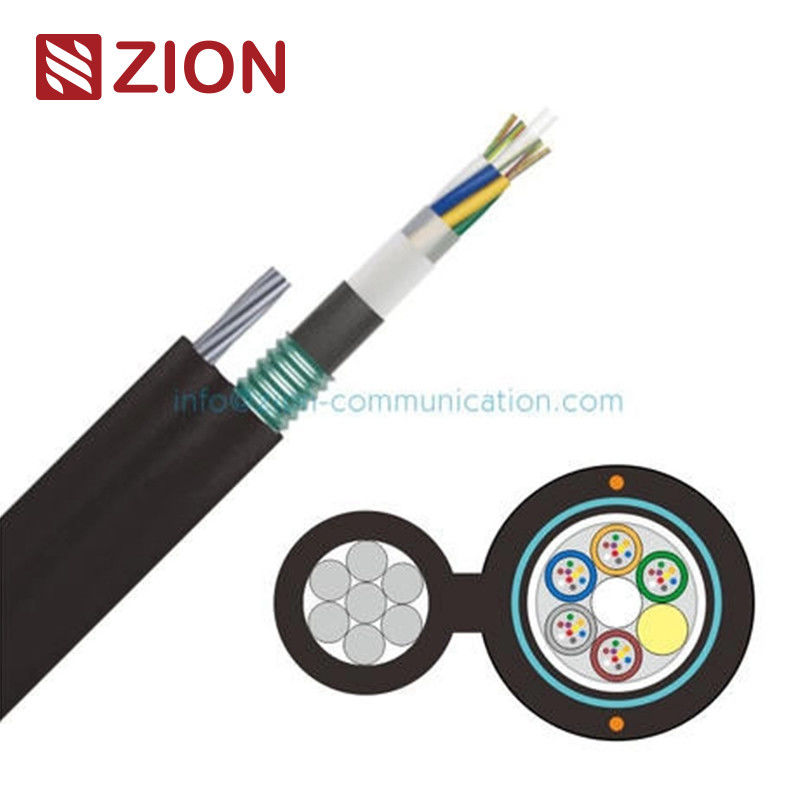

GYFC8Y53 FRP CSM डबल शीथ फाइबर ऑप्टिक चित्र 8 हवाई स्थापना

GYFC8Y53 FRP CSM डबल शीथ एरियल इंस्टॉलेशन चित्र-8 स्व-समर्थन ऑप्टिकल केबल

GYFC8Y53

एफआरपी सीएसएम डबल शीथ एरियल इंस्टॉलेशन ऑप्टिकल फाइबर केबल
चित्र-8 स्व-सहायता

आवेदन

उच्च तन्य प्रतिरोध उच्च कुचल प्रतिरोध
अर्ध-शुष्क कोर डिजाइन, स्थापना और स्प्लिस के लिए आसान
स्व-सहायक हवाई संयंत्र

विशेषताएं

यहाँ आपके इनपुट के आधार पर फाइबर ऑप्टिक केबल विनिर्देशों का एक विस्तृत सारांश हैः

फाइबर के प्रकार और क्षीणन/प्रदर्शनः

1. जी.652. डीऔरजी.655(एकल मोड फाइबर):

   • जी.652. डी: आम तौर पर इस्तेमाल किया जाने वाला एकल-मोड फाइबर सामान्य प्रयोजन के अनुप्रयोगों के लिए उपयुक्त है।
   • जी.655: गैर-शून्य फैलाव-परिवर्तन फाइबर, फैलाव पर अधिक नियंत्रण के साथ उच्च क्षमता, लंबी दूरी के संचरण के लिए डिज़ाइन किया गया।

2. मल्टीमोड फाइबर:

   • 50/125 μmऔर62.5/125 μmस्थानीय क्षेत्र के नेटवर्क (LAN) में अल्प दूरी के, उच्च गति वाले डेटा प्रसारण के लिए उपयोग किए जाने वाले मल्टीमोड फाइबर हैं, जिनमें विशिष्ट मंदता और बैंडविड्थ विशेषताएं हैं।

कमजोरीः

• 850 एनएम पर:

  • 50/125 μm:≤3.0 डीबी/किमी
  • 62.5/125 μm:≤3.0 डीबी/किमी

• 1300 एनएम पर:

  • 50/125 μm:≤1.0 डीबी/किमी
  • 62.5/125 μm:≤1.0 डीबी/किमी

• 1310 एनएम पर:

  • जी.652. डी:≤0.36 डीबी/किमी
  • जी.655:≤0.40 डीबी/किमी

• 1550 एनएम पर:

  • जी.652. डी:≤0.22 डीबी/किमी
  • जी.655:≤0.23 डीबी/किमी

बैंडविड्थ (डेटा ट्रांसफर क्षमता):

• 850 एनएम पर:

  • 50/125 μm:≥500 मेगाहर्ट्ज़·किमी
  • 62.5/125 μm:≥200 मेगाहर्ट्ज़·किमी

• 1300 एनएम पर:

  • 50/125 μm:≥1000 मेगाहर्ट्ज़·किमी
  • 62.5/125 μm:≥600 मेगाहर्ट्ज़·किमी

ध्रुवीकरण मोड फैलाव (PMD):

• व्यक्तिगत फाइबरदोनोंजी.652. डीऔरजी.655फाइबरों का ध्रुवीकरण मोड फैलाव मूल्य है≤0.20 पीएस/√किमी.
• डिज़ाइन लिंक मूल्य(M=20, Q=0.01%): दोनोंजी.652. डीऔरजी.655फाइबरों में≤0.1 पीएस/√किमी.

केबल निर्माण के लिए तकनीकी डेटाः

इस खंड में विभिन्न फाइबर गिनती और विन्यास के साथ फाइबर ऑप्टिक केबलों के भौतिक और यांत्रिक गुणों का विवरण दिया गया हैः

• फाइबर गिनती विकल्प: 2, 4, 6, 12, 18, 24 फाइबर।

ढीली ट्यूब और केबल की विशेषताएंः

• ढीली नली का बाहरी व्यास:

  • 2, 4, 6 फाइबर के लिए:2.8 मिमी
  • 12, 18, 24 फाइबर के लिए:3.2 मिमी

• इस्पात तार:

  • सामग्री: ताकत के लिए जस्ती स्टील के तार।
  • व्यास:7*0.8 मिमी.

• घोंसला:

  • सामग्री:पीई(पॉलीएथिलीन)
  • मोटाई:नाममात्र 0.8 मिमी.

• केबल व्यास:

  • 2, 4, 6 फाइबरलगभग.4.4 मिमी / 9.5 मिमी.
  • 12, 18, 24 फाइबरलगभग.4.6 मिमी / 9.5 मिमी.

• केबल का वजन:

  • 2, 4, 6 फाइबर:66 किलोग्राम/किमी.
  • 12, 18, 24 फाइबर:68 किलोग्राम/किमी.

• परिचालन तापमान सीमा:-40°C से +70°C.

• तन्य शक्ति:

  • अल्पकालिक:1500 एन.
  • दीर्घकालिक:600 एन.

• क्रश प्रतिरोध:

  • अल्पकालिक:1000 एन/100 मिमी.
  • दीर्घकालिक:300 एन/100 मिमी.
