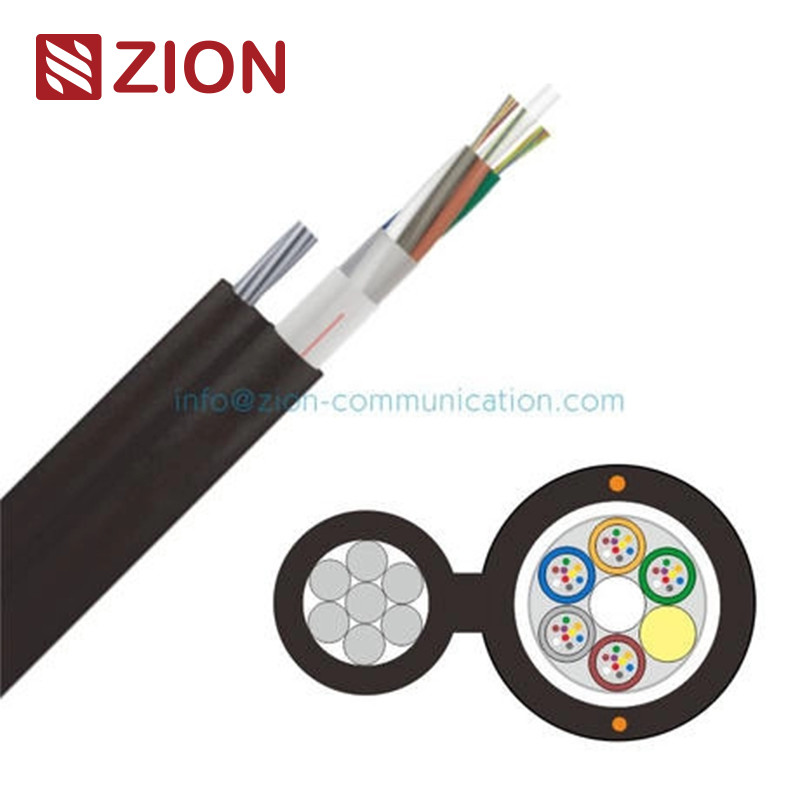

GYFTC8A FRP CSM एल्यूमीनियम बख़्तरबंद चित्र 8 फाइबर ऑप्टिक केबल हवाई स्थापना

GYFTC8A FRP CSM Aluminum Armored Figure 8 Fiber Optic Cable Aerial Installation

बुनियादी जानकारी

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Zion communication OR OEM
प्रमाणन:	CE, ROHS, VDE, UL
मॉडल संख्या:	GYFTC8A हवाई स्थापना

न्यूनतम आदेश मात्रा:	100 किमी
पैकेजिंग विवरण:	2000M / लकड़ी के स्पूल / कार्टन
प्रसव के समय:	आम तौर पर 20 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	1500KM / महीना

सबसे अच्छी कीमत अब से संपर्क करें

Fiber:

G.652.D, G.655, 50/125um, 62.5/125um

Central Strength Member:

GFRP

Loose Tube:

Thermoplastic

Jacket:

Messenger:

Stranded steel wires

Package:

Wooden Spool ，Φ280*280mm

प्रमुखता देना:

एल्यूमिनियम चित्रा 8 फाइबर ऑप्टिक केबल

एल्यूमिनियम चित्रा 8 फाइबर केबल

हवाई स्थापना चित्रा 8 फाइबर केबल:

फाइबर ऑप्टिक केबलों के लिए विशेषताएं और तकनीकी डेटा

फाइबर की विशेषताएं

जी.652.D (एकल मोड):

कमजोरीः

@1310 nm: ≤0.36 dB/km
@1550 nm: ≤0.22 dB/km

ध्रुवीकरण मोड फैलावः

व्यक्तिगत फाइबरः ≤0.20 पीएस/√किमी
डिजाइन लिंक मान (M=20, Q=0.01%): ≤0.1 ps/√km

G.655 (एकल मोड):

कमजोरीः

@1310 nm: ≤0.40 dB/km
@1550 nm: ≤0.23 dB/km

ध्रुवीकरण मोड फैलावः

व्यक्तिगत फाइबरः ≤0.20 पीएस/√किमी
डिजाइन लिंक मान (M=20, Q=0.01%): ≤0.1 ps/√km

50/125μm (मल्टीमोड):

कमजोरीः

@850 nm: ≤3.0 dB/km
@1300 nm: ≤1.0 dB/km

बैंडविड्थः

@850 nm: ≥500 MHz·km
@1300 nm: ≥1000 MHz·km

62.5/125μm (मल्टीमोड):

कमजोरीः

@850 nm: ≤3.0 dB/km
@1300 nm: ≤1.0 dB/km

बैंडविड्थः

@850 nm: ≥200 MHz·km
@1300 nm: ≥600 MHz·km

तकनीकी डेटा

फाइबर की संख्याः24, 48, 72, 96, 144, और 288 फाइबर की संरचनाओं में उपलब्ध है।

ढीली ट्यूब संरचनाः

ट्यूबों और फाइबरों की संख्या प्रति ट्यूबः
- 24 फाइबर: 4 ट्यूब × 6 फाइबर।
- 48 फाइबरः 4 ट्यूब × 12 फाइबर।
- 72 फाइबर: 6 ट्यूब × 12 फाइबर।
- 96 फाइबर: 8 ट्यूब × 12 फाइबर।
- 144 फाइबर: 12 ट्यूब × 12 फाइबर।
- 288 फाइबर: 24 ट्यूब × 12 फाइबर।
बाहरी व्यासः विन्यास के आधार पर 1.9 मिमी से 2.4 मिमी।

केंद्रीय बल सदस्य:

सामग्री: एफआरपी या स्टील।
व्यास: फाइबर की संख्या के आधार पर 2.0 मिमी से 7.4 मिमी तक होता है।

जल अवरुद्ध सामग्री:

जल प्रतिरोध सुनिश्चित करने के लिए एक यौगिक से भरा केबल।

नमी प्रतिरोधी परत:

अतिरिक्त सुरक्षा के लिए टुकड़े टुकड़े एल्यूमीनियम टेप

मैसेंजर वायर:

संरचनाः शक्ति और समर्थन के लिए 7 × 1.6 मिमी।

शीथ:

मोटाईः नाममात्र 1.8 मिमी।

केबल के आयाम और वजन:

केबल का व्यास लगभग 10.2 मिमी से 19.5 मिमी (मुख्य केबल) और 21.2 मिमी से 30.5 मिमी (संदेशवाहक तार सहित) तक भिन्न होता है।
वजन 220 ± 10 किलोग्राम/किलोमीटर से 450 ± 10 किलोग्राम/किलोमीटर तक होता है।

यांत्रिक प्रदर्शनः

ऑपरेटिंग तापमान सीमाः-40°C से +70°C तक।
तन्य शक्तिः
- अल्पकालिकः 8000 एन.
- दीर्घकालिकः 2700 एन.
क्रश प्रतिरोधः
- अल्पकालिकः 1000 एन/100 मिमी।
- दीर्घकालिकः 300 एन/100 मिमी।
