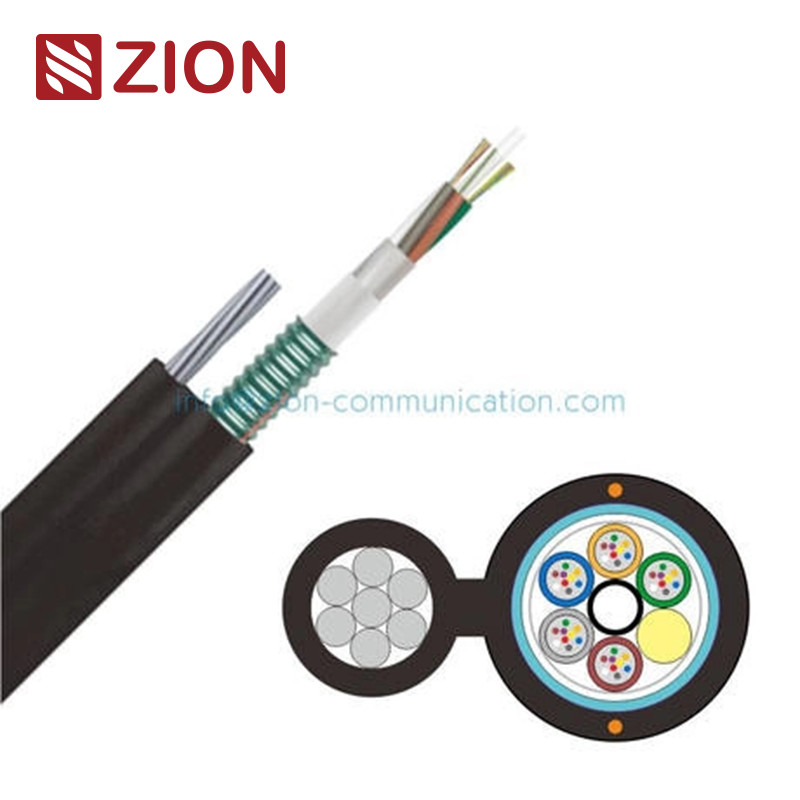

लाइट आर्मर्ड सेल्फ सपोर्टिंग फिगर 8 ऑप्टिक केबल (ऑल-ड्राई) GYFC8S

(पूरी तरह से सूखा) GYFC8S हल्का बख्तरबंद स्व-समर्थन चित्र 8 ऑप्टिक केबल

GYFC8S

प्रकाश-प्रेरित स्व-समर्थन केबल चित्र 8

आवेदन

उच्च तन्यता प्रतिरोध

उच्च कुचल प्रतिरोध

स्व-सहायक हवाई संयंत्र

अर्ध-शुष्क कोर डिजाइन, स्थापना और स्प्लिस के लिए आसान

विशेषताएं

आपके द्वारा प्रदान की गई जानकारी में विवरण शामिल हैंफाइबर ऑप्टिक केबलऔर उनके विभिन्नप्रदर्शन विनिर्देशयहाँ मुख्य विशेषताओं का एक विवरण दिया गया हैः

फाइबर के प्रकार और विनिर्देश:

1. जी.652. डीऔरजी.655विशिष्ट क्षीणन और फैलाव विशेषताओं वाले एकल-मोड फाइबर के प्रकार हैं, जिनका उपयोग अक्सर विभिन्न ऑप्टिकल ट्रांसमिशन सिस्टम में किया जाता है।

   • जी.652. डीयह एक मानक एकल-मोड फाइबर है जिसमें कम क्षीणन होता है, जो अधिकांश सामान्य अनुप्रयोगों के लिए उपयुक्त है।
   • जी.655एक गैर-शून्य फैलाव-परिवर्तन फाइबर है जिसे लंबी दूरी के, उच्च क्षमता वाले संचरण के लिए डिज़ाइन किया गया है, विशेष रूप से जहां फैलाव प्रतिपूर्ति की आवश्यकता होती है।

2. मल्टीमोड फाइबर:

   • 50/125 μmऔर62.5/125 μmमल्टीमोड फाइबरों के लिए कोर/क्लेडिंग व्यास हैं, जिनका उपयोग आमतौर पर छोटी दूरी के डेटा ट्रांसमिशन के लिए किया जाता है (उदाहरण के लिए, इमारतों या परिसर के वातावरण के भीतर) ।

कमजोरी (सिग्नल हानि):

• जी.652. डीऔरजी.655:

  • पर850 एनएमऔर1300 एनएम, दोनों प्रकार के फाइबरों में कमजोरी होती है≤3.0 डीबी/किमी.
  • पर1310 एनएम,जी.652. डीका क्षीणन होता है≤0.36 डीबी/किमी, औरजी.655है≤0.40 डीबी/किमी.
  • पर1550 एनएम, क्षीणन है≤0.22 डीबी/किमीके लिएजी.652. डीऔर≤0.23 डीबी/किमीके लिएजी.655.

• मल्टीमोड फाइबर (50/125 μm और 62.5/125 μm):

  • पर850 एनएम, क्षीणन है≤3.0 डीबी/किमी.
  • पर1300 एनएम, क्षीणन भी है≤1.0 डीबी/किमी.

बैंडविड्थ (सिग्नल ट्रांसमिशन क्षमता):

• मल्टीमोड फाइबर:
  • पर850 एनएम,50/125 μmफाइबर का बैंडविड्थ≥500 मेगाहर्ट्ज़·किमी, जबकि62.5/125 μmफाइबर है≥200 मेगाहर्ट्ज़·किमी.
  • पर1300 एनएम,50/125 μmफाइबर का बैंडविड्थ≥1000 मेगाहर्ट्ज़·किमी, जबकि62.5/125 μmफाइबर है≥600 मेगाहर्ट्ज़·किमी.

ध्रुवीकरण मोड फैलाव (PMD):

• व्यक्तिगत फाइबरदोनोंजी.652. डीऔरजी.655फाइबरों का ध्रुवीकरण मोड फैलाव मूल्य है≤0.20 पीएस/√किमी.
• डिजाइन लिंक वैल्यू (M=20, Q=0.01%)दोनोंजी.652. डीऔरजी.655फाइबरों का डिज़ाइन लिंक वैल्यू≤0.1 पीएस/√किमी.

फाइबर ऑप्टिक केबलों के लिए तकनीकी डेटा:

निम्नलिखित विनिर्देशफाइबर ऑप्टिक केबलविभिन्न फाइबरों की संख्या और विन्यास के साथः

• फाइबर गिनती विकल्प: 24, 48, 72, 96, 144 फाइबर।

• ढीली नली:

  • फाइबर गणना प्रति ट्यूबों की संख्याः
    • 24 फाइबर: 4 ट्यूब * 6 फाइबर प्रति ट्यूब।
    • 48 फाइबर: 4 ट्यूब * 12 फाइबर प्रति ट्यूब।
    • 72 फाइबर: 6 ट्यूब * 12 फाइबर प्रति ट्यूब।
    • 96 फाइबर: 8 ट्यूब * 12 फाइबर प्रति ट्यूब।
    • 144 फाइबर: 12 ट्यूब * 12 फाइबर प्रति ट्यूब।

• बाहरी व्यास:

  • 24 फाइबर: 1.9 मिमी.
  • 48, 72, 96 फाइबर: 2.4 मिमी.
  • 144 फाइबर: 2.4 मिमी.

• केंद्रीय बल सदस्य:

  • सामग्रीःएफआरपी(फाइबर प्रबलित प्लास्टिक)
  • व्यास:2.0 मिमी24/48 फाइबर के लिए,2.6 मिमी72/96/144 के लिए।

• जल अवरुद्ध सामग्री:जल अवरुद्ध टेप और यार्नपानी के प्रवेश से सुरक्षा के लिए।

• कवच:घुंघराले स्टील का टेपयांत्रिक सुरक्षा के लिए।

• संदेशवाहक तार:7*1.6 मिमीसंरचना।

• बाहरी आवरण:

  • मोटाईः1.8 मिमीनाममात्र।

• केबल व्यास:

  • 24 फाइबर: लगभग 11.1 मिमी * 22.1 मिमी।
  • 48 फाइबर: लगभग 12.1 मिमी * 23.1 मिमी।
  • 72 फाइबर: लगभग 12.6 मिमी * 23.6 मिमी।
  • 96 फाइबर: लगभग 14.6 मिमी * 25.6 मिमी।
  • 144 फाइबर: लगभग 17.6 मिमी * 28.6 मिमी।

• केबल का वजन:

  • 24 फाइबर: 280 किलोग्राम/किमी।
  • 48 फाइबर: 310 किलोग्राम/किमी।
  • 72 फाइबर: 330 किलोग्राम/किमी
  • 96 फाइबर: 370 किलोग्राम/किमी।
  • 144 फाइबर: 440 किलोग्राम/किमी।

• परिचालन तापमान सीमा-40°C से +70°C तक।

• तन्य शक्ति:

  • अल्पकालिक:8000 एन.
  • दीर्घकालिकः2700 एन.

• क्रश प्रतिरोध:

  • अल्पकालिक:2000 एन/100 मिमी.
  • दीर्घकालिकः600 एन/100 मिमी.
