एफटीटीएच जीवाईएफएक्सबीवाई 1 2 4 6 8 एफआरपी गैर धातु के साथ इंडोर आउटडोर फाइबर ऑप्टिक केबल

FTTH GYFXBY 1 2 4 6 8 कोर इनडोर/आउटडोर फाइबर ऑप्टिक केबल फ्लैट कम्युनिकेशन केबल FRP गैर धातु के साथ

GYFXBY ग्रामीण क्षेत्रों में नेटवर्क के लिए फ्लैट-आकार और स्व-सहायक यूनि-ट्यूब फाइबर ऑप्टिक केबल



परिचय

ऑप्टिकल फाइबर को एक ढीली ट्यूब में रखा जाता है जो उच्च मॉड्यूल प्लास्टिक से बना होता है और ट्यूब भरने वाले यौगिक से भरा होता है।दो ग्लास फाइबर प्रबलित प्लास्टिक ((एफआरपी) छड़ें समानांतर में ट्यूब के बाहर रखा जाता है, और ट्यूब और छड़ों के बीच जल-अवरोधक यार्न रखा जाता है, फिर एक सपाट आकार का पीई शीट बाहर निकाला जाता है।
ग्रामीण क्षेत्रों में ऑप्टिकल नेटवर्क के वितरण खंड में,इस केबल का उपयोग स्वयं-सहायक हवाई प्रतिष्ठानों के लिए ड्रॉप केबल के रूप में किया जा सकता है, ताकि ग्राहक के लिए पहुंच बिंदुओं के साथ शाखा बिंदुओं को जोड़ा जा सके.



विशेषताएं

अच्छे यांत्रिक और तापमान प्रदर्शन सुनिश्चित करने वाला सटीक प्रक्रिया नियंत्रण
उत्कृष्ट कुचल प्रतिरोध प्रदान करने वाला अद्वितीय सपाट आकार,स्थापना के लिए विशेष कंक्रीट क्लैंप पर लागू
ट्यूब के करीब समानांतर में दो एफआरपी ताकत सदस्यों, आसानी से हटाने के लिए
पूरी तरह से ढांकता हुआ डिजाइन, बिजली के प्रवण क्षेत्रों के लिए लागू
यूनि-ट्यूब, छोटा आकार और हल्का वजन, स्थापना के लिए आसान





उत्पाद श्रृंखला

दउत्पाद श्रृंखलाफाइबर ऑप्टिक केबल के लिए तीन श्रेणियों में विभाजित हैःफ़ीडर,वितरण, औरगिरानानीचे प्रत्येक खंड के भीतर विभिन्न केबल प्रकारों का एक टूटना हैः

• फीडर सेगमेंट:

इन केबलों का उपयोग आमतौर पर लंबी दूरी के संचार के लिए किया जाता है, जिन्हें अक्सर बाहरी वातावरण में तैनात किया जाता है।

GYTA/GYTS:फंसे हुए ढीले ट्यूबइन केबलों को अतिरिक्त सुरक्षा और लचीलापन के लिए ढीले ट्यूब कॉन्फ़िगरेशन में कई फाइबरों के साथ उच्च प्रदर्शन संचार के लिए डिज़ाइन किया गया है।



इनमें से प्रत्येक उत्पाद प्रकार फाइबर ऑप्टिक नेटवर्क के भीतर विभिन्न उद्देश्यों को पूरा करता है, लंबी दूरी की रीढ़ की हड्डी संचरण से लेकर उपयोगकर्ता के करीब वितरण और ड्रॉप कनेक्शन तक।

• ड्रॉप सेगमेंट:

इनका उपयोग आमतौर पर वितरण बिंदु से अंतिम उपयोगकर्ता तक अंतिम कनेक्शन के लिए किया जाता है, आमतौर पर घरों या इमारतों में।

GJXH:धनुष प्रकार के ड्रॉप केबलइस प्रकार के केबल में एक मजबूत डिजाइन हैस्टील के तारों की ताकत के सदस्यऔर आमतौर पर छोटी दूरी की स्थापना के लिए प्रयोग किया जाता है।

• वितरण खंड:

इन केबलों का उपयोग फीडर नेटवर्क से अंतिम उपयोगकर्ता नेटवर्क या मध्यवर्ती कनेक्शन के लिए करने के लिए किया जाता है।

GYAXZY:एक-ट्यूब अरामाइड एलएसजेडएच शीटइस केबल में एकल ट्यूब कॉन्फ़िगरेशन का उपयोग किया गया है और इसमें एकअरामाइडएक के साथ शक्ति सदस्यकम धुआं वाला शून्य हलोजन (LSZH)इसे सुरक्षित और पर्यावरण के अनुकूल बनाते हैं।GYGXZY:एक-ट्यूब ग्लास यार्न पीई शीट. उपरोक्त के समान, लेकिन एक के साथग्लास यार्नशक्ति सदस्य और एकपॉलीएथिलीन (पीई)एक अलग प्रकार की सुरक्षा और स्थायित्व प्रदान करता है।जीटीजेजीए:स्लॉट टीबीएफ एपीएल सीएसएमउच्च घनत्व और लंबी दूरी के वितरण के लिए डिज़ाइन किए गए स्लॉट कोर के साथ एक अधिक विशिष्ट प्रकार का केबल।GYFXBY:फ्लैट-आकार और स्व-सहायक यूनि-ट्यूब. एक सपाट आकार का डिजाइनस्व-सहायतासुविधा, एक आसान स्थापना विधि प्रदान करता है, आमतौर पर लचीले लेकिन मजबूत केबलिंग की आवश्यकता वाले वातावरण में उपयोग किया जाता है।GYAXTC8Y:चित्र-8 स्व-सहायक एक-ट्यूब अरामिड. एचित्र-8विन्यास, के साथअरामाइडगार्न के लिए ताकत, और स्व-सहायता विशेषताएं।GYFC8A-3U:3-इकाई एफआरपी एपीएल चित्र-8 स्व-समर्थन. एचित्र-8के साथ डिजाइन3 इकाइयों का एफआरपीअतिरिक्त शक्ति और स्व-समर्थन क्षमता के लिए, आम तौर पर कठिन वातावरण के लिए।

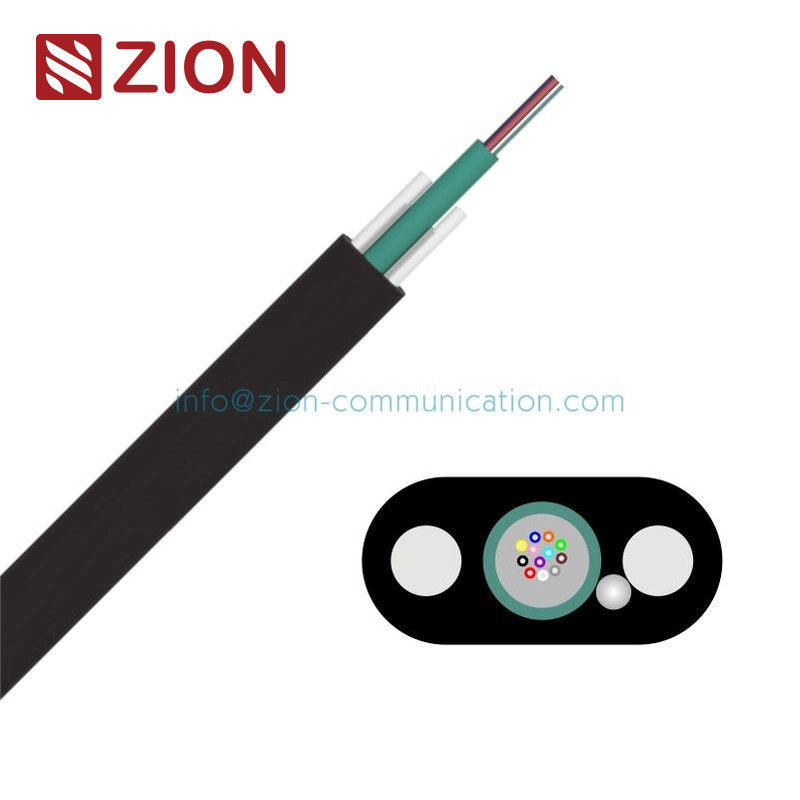

क्रॉस सेक्शन





1ट्यूब भरना: उपयुक्त जल अवरोधक भरने वाला यौगिक।
2ढीली ट्यूबः थर्मोप्लास्टिक सामग्री।
3ऑप्टिक फाइबर
4. शक्ति सदस्यः ग्लास फाइबर प्रबलित प्लास्टिक रॉड (जीएफआरपी) ।
5जल अवरुद्ध सामग्री: जल अवरुद्ध धागा।
6बाहरी आवरणः काला पॉलीएथिलीन









तकनीकी विशेषताएं

GYFXBY-02-24Xnव्यास mm:4.6*8.1 ((3.0ट्यूब)

GYFXBY-02-24Xnवजन ((किग्रा/किमी):35

GYFXBY-02-24Xnव्यास FRP:1.6

GYFXBY-02-24Xnतन्य शक्तिदीर्घकालिक/अल्पकालिक(एन):400/1400

GYFXBY-02-24Xnकुचलनादीर्घकालिक/अल्पकालिक(एन/100 मिमी):1000/5000







पर्यावरणीय विशेषताएं

परिवहन/भंडारण तापमानः -20°C~ 70°C





वितरण की अवधि

मानक लंबाई:1000 मीटर; अधिकतमउसकी लंबाई उपलब्ध
