| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, ROHS, VDE, UL |
| मॉडल संख्या: | माइक्रो एयर ब्लो फाइबर यूनिट |
| न्यूनतम आदेश मात्रा: | 10 किमी |
| पैकेजिंग विवरण: | 1000M या 2000M / लकड़ी का ड्रम |
| प्रसव के समय: | आम तौर पर 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 1000 किमी / माह |
| ऑप्टिकल फाइबर: | आईटीयू-टी जी.652、जी.657 आईईसी 60793-2-50 | ऑप्टिका केबल: | आईईसी 60794-1-2 (आईईसी 60794-5) |
|---|---|---|---|
| पैकेज: | 1000M या 2000M / लकड़ी का ड्रम | प्रमाणन: | CE, ROHS, VDE, UL |
| हाई लाइट: | माइक्रो एयर ब्लो फाइबर यूनिट,आईईसी 60794-1-2 एयर ब्लो फाइबर ऑप्टिक केबल,आईटीयू-टी जी.652 एयर ब्लो फाइबर ऑप्टिक केबल |
||
माइक्रो एयर-ब्लो फाइबर यूनिट (एमएबीएफयू) एयर ब्लो फाइबर ऑप्टिक केबल
| माइक्रो एयर ब्लो फाइबर यूनिट (एमएबीएफयू) | |||||||||||
| परिचय: | |||||||||||
| MABFU हवा में उड़ने वाले फाइबर केबल का महत्वपूर्ण हिस्सा है, और यह इनडोर ऑप्टिकल फाइबर केबल का सबसे लोकप्रिय उत्पाद है वैश्विक बाजार में जेनेरिक केबल बिछाने के लिए, यूरोप, जापान, दक्षिण कोरिया और इतने पर विशिष्ट। MABFU वह उत्पाद है जो छोटे व्यास, हल्के, अत्यधिक लचीलेपन और उचित कठोरता के साथ है, और इसे उड़ाया जा सकता है 5.0/3.5mm का माइक्रोडक्ट।फाइबर एक नरम एक्रिलाट राल के साथ लेपित होते हैं जो उत्कृष्ट आयामी और थर्मल प्रदान करता है फाइबर को कुशन करने के लिए स्थिरता, इसके अलावा, फाइबर को जोड़ने में राल को आसानी से हटाया जा सकता है।बाहरी म्यान a . है थर्माप्लास्टिक जो कम घर्षण का होता है। पारंपरिक ऑप्टिकल फाइबर केबल की सतह की तुलना में म्यान की सतह को विशेष खांचे के साथ डिज़ाइन किया गया है, यह न केवल उच्च स्तर की यांत्रिक सुरक्षा प्रदान करता है, बल्कि सही उड़ाने वाला प्रदर्शन भी प्रदान करता है। |
|||||||||||
| विशेषतायें एवं फायदे: | |||||||||||
| ● 2,4,6,8 और 12 फाइबर विकल्प। ● स्थिर संरचना, अच्छा यांत्रिक और तापमान प्रदर्शन। उड़ाने की दूरी को आगे बढ़ाने के लिए विशेष खांचे के साथ बनाया गया है। ● हल्के और उचित कठोरता, स्थापना दोहराएं। बिना जेल, आसान स्ट्रिपिंग और हैंडलिंग के साथ डिज़ाइन किया गया। पारंपरिक उत्पाद की तुलना में बेहतर लागत लाभ। ● पूरा सामान, कम जनशक्ति, कम स्थापना समय। |
|||||||||||
| मानक: | |||||||||||
| जब तक अन्यथा इस विनिर्देश में निर्दिष्ट नहीं किया जाता है, सभी आवश्यकताएं मुख्य रूप से अनुसार होंगी निम्नलिखित मानक विनिर्देशों के साथ। |
|||||||||||
| ऑप्टिकल फाइबर: | आईटीयू-टी जी.652, जी.657 आईईसी 60793-2-50 | ||||||||||
| ऑप्टिका केबल: | आईईसी 60794-1-2, आईईसी 60794-5 | ||||||||||

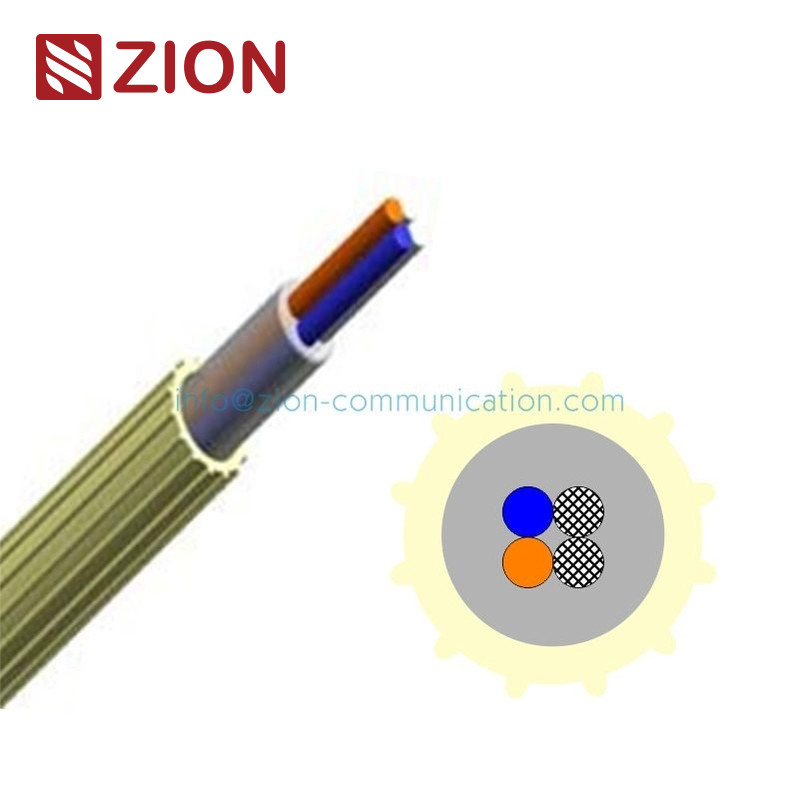

| अनुप्रस्थ काट: | |||||||||||
|
1, ऑप्टिकल फाइबर 2, राल 3, + 2 "भरा" फाइबर 4, कम घर्षण म्यान 5, नाली |
|||||||||||
| बुनियादी प्रदर्शन | |||||||||||
| फाइबर गणना | 2 फाइबर | 4 फाइबर | 6 फाइबर | 8 फाइबर | 12 फाइबर | ||||||
| बाहरी व्यास (मिमी) | 1.20 ± 0.05 | 1.20 ± 0.05 | 1.40 ± 0.05 | 1.50 ± 0.05 | 1.65 ± 0.05 | ||||||
| वजन (जी / एम) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
| न्यूनतम मोड़ त्रिज्या (मिमी) | 50 | 50 | 60 | 80 | 80 | ||||||
| तापमान | भंडारण: -30 ℃ ～ + 70 ℃ संचालन: -30 ℃ ～ + 70 ℃ स्थापना: -5 ℃ ～ + 50 ℃ | ||||||||||
| केबल सेवा जीवन | 25 साल | ||||||||||
| नोट: यह अनुशंसा की जाती है कि 2 फाइबर इकाई की संरचना में 2 भरे हुए फाइबर हों, क्योंकि यह साबित होता है कि 2 फाइबर इकाई 2 भरे हुए फाइबर ब्लोइंग प्रदर्शन और फाइबर स्ट्रिपिंग-क्षमता में शून्य या एक भरे हुए फाइबर से बेहतर होते हैं |
|||||||||||
| परीक्षण पैरामीटर | |||||||||||
| फाइबर यूनिट क्षीणन | |||||||||||
| फाइबर प्रकार | एसएम जी.652डी, जी.657.ए1 | ||||||||||
| क्षीणन | 0.40dB/किमी अधिकतम @1310nm | ||||||||||
| 0.30dB/किमी अधिकतम @1550nm | |||||||||||
| ब्लोइंग टेस्ट | |||||||||||
| फाइबर गणना | 2 फाइबर | 4 फाइबर | 6 फाइबर | 8 फाइबर | 12 फाइबर | ||||||
| जांच उपकरण | प्लुमेटाज़: UM25, एरिक्सन: F, कैटवे: FBT-1.1 | ||||||||||
| मानक वाहिनी | 5.0/3.5 मिमी | ||||||||||
| दबाव | 7बार / 10बार | ||||||||||
| विशिष्ट उड़ाने की दूरी | 500मी/1000 मी | 500मी/1000 मी | 500मी/1000 मी | 500मी/1000 मी | 500मी/800 मी | ||||||
| विशिष्ट उड़ाने का समय | 10मिनट/18मिनट | 10मिनट/18मिनट | 12मिनट/18मिनट | 13मिनट/18मिनट | 15मिनट/18 मिनट | ||||||
| यांत्रिक प्रदर्शन | |||||||||||
| परीक्षण | मानक | मापदंडों | परीक्षण के परिणाम | ||||||||
| तनाव | एन 18700 ए1/501 आईईसी 60794-1-2-ई1 |
लोड 1×W . है | अतिरिक्त क्षीणन ≤0.05dB परीक्षण के बाद |
||||||||
| झुकना | आईईसी 60794-1-2--E11A | व्यास 40 मिमी × 3 मोड़ 20 ℃ पर 5 चक्र |
अतिरिक्त क्षीणन ≤0.05dB, परीक्षण के बाद | ||||||||
| चूर - चूर करना | आईईसी 60794-1-2-ई3 | 100 एन, 60s | अतिरिक्त क्षीणन ≤0.05dB, परीक्षण के बाद | ||||||||
| सभी ऑप्टिकल परीक्षण 1550 एनएम . पर आगे बढ़े | |||||||||||
| पर्यावरण प्रदर्शन | |||||||||||
| परीक्षण | मानक | मापदंडों | परीक्षण के परिणाम | ||||||||
| तापमान चक्र | आईईसी 60794-1-2-F1 | -30 ℃, + 70 ℃, (2 चक्र) |
परीक्षण के दौरान निरपेक्ष क्षीणन ≤0.5dB / किमी अतिरिक्त क्षीणन 0.1dB/किमी, परीक्षण के दौरान और बाद में |
||||||||
| पानी सोख | आईईसी 60794-5 | पानी में 1000 घंटे, 18℃～22℃ |
(तापमान चक्र के बाद परीक्षण) 0.07dB/km प्रारंभ मूल्य की तुलना में बदलें |
||||||||
| नम गर्मी चक्र | आईईसी 60068-2-38 | 25 ℃, 65 ℃, 25 ℃, 65 ℃, 25℃,-10℃,25℃ |
परीक्षण के दौरान निरपेक्ष क्षीणन ≤0.5dB / किमी अतिरिक्त क्षीणन 0.1dB/किमी, परीक्षण के दौरान और बाद में |
||||||||
| सभी ऑप्टिकल परीक्षण 1550 एनएम . पर आगे बढ़े | |||||||||||
| फाइबर रंग कोड | |||||||||||
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| रंग | नीला | संतरा | हरा | भूरा | धूसर | गोरा | |||||
| नहीं। | 7 | 8 | 9 | 10 | 1 1 | 12 | |||||
| रंग | लाल | काला | पीला | बैंगनी | गुलाबी | पानी | |||||
| म्यान रंग | |||||||||||
| पीला | |||||||||||
| वितरण लंबाई | |||||||||||
| -0.5～+1% की सहनशीलता के साथ मानक वितरण लंबाई 1000m, 2000m, 3000m, 4000m, 6000m हैं। अधिक विकल्पों के लिए, कृपया ग्राहक सेवा से संपर्क करें। |
|||||||||||
| पैकेजिंग | |||||||||||
| पैन में फ्री कॉइलिंग। | |||||||||||
| फाइबर गणना | लंबाई (एम) |
पैन आकार ×H (मिमी) |
वज़न (कुल) (किलोग्राम) |
|
|||||||
| 2～4 फाइबर | 2000 वर्ग मीटर | φ510 × 200 | 8.0 | ||||||||
| 4000 वर्ग मीटर | φ510 × 200 | 10.0 | |||||||||
| 6000 वर्ग मीटर | φ510 × 300 | 13.0 | |||||||||
| 6 फाइबर | 2000 वर्ग मीटर | φ510 × 200 | 9.0 | ||||||||
| 4000 वर्ग मीटर | φ510 × 300 | 12.0 | |||||||||
| 8 फाइबर | 2000 वर्ग मीटर | φ510 × 200 | 9.0 | ||||||||
| 4000 वर्ग मीटर | φ510 × 300 | 14.0 | |||||||||
| 12 फाइबर | 1000 वर्ग मीटर | φ510 × 200 | 8.0 | ||||||||
| 2000 वर्ग मीटर | φ510 × 200 | 10.0 | |||||||||
| 3000 वर्ग मीटर | φ510 × 300 | 14.0 | |||||||||
| 4000 वर्ग मीटर | φ510 × 300 | 15.0 | |||||||||
