| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, RoHS, VDE, UL |
| मॉडल संख्या: | नेटवर्क केबल एफ़टीपी CAT5E + पावर |
| न्यूनतम आदेश मात्रा: | 10 के.एम. |
| पैकेजिंग विवरण: | 305M, 1000FT, वुडन रील, कार्टन |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, एल / सी |
| आपूर्ति की क्षमता: | 1000KM / महीना |
| कंडक्टर: | 24 AWG स्ट्रैंडेड नंगे कॉपर | इन्सुलेशन: | एचडीपीई |
|---|---|---|---|
| निकाशी मार्ग: | 0.40 ± 0.005 मिमी टीसी | शील्ड: | अल / पेट फ़ॉइल, फ़ॉइल फेस आउट + टिनर्ड कॉपर ब्रैड |
| जैकेट 1: | पीवीसी सीएम | ||
| हाई लाइट: | cat5e नेटवर्किंग केबल,आउटडोर कैमरा केबल |
||
 |
||||||||

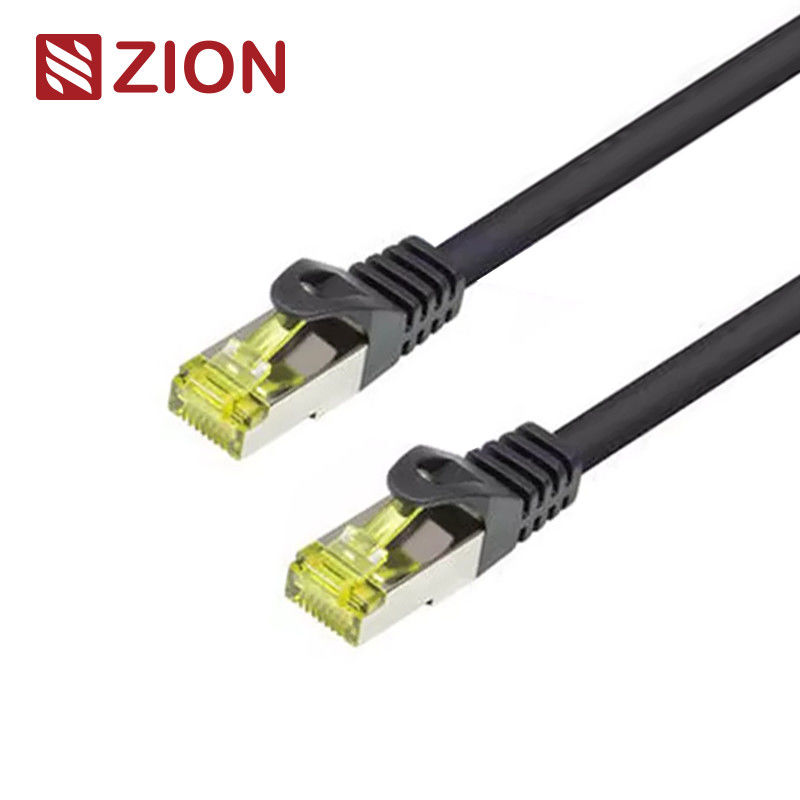

| एसएफ / यूटीपी कैट 5 ई ट्विस्टेड 4 पेयर पैच कॉर्ड | ||||||||
| पैच कॉर्ड | ||||||||
| NO. नहीं। 7112523 7112523 | ||||||||
| निर्माण | ||||||||
| कंडक्टर: | 24 AWG स्ट्रैंडेड नंगे कॉपर | |||||||
| जोड़े: | 4 जोड़े | |||||||
| इन्सुलेशन: | एचडीपीई | |||||||
| इन्सुलेशन रंग: | ब्लू-सफ़ेद / नीला, नारंगी सफेद / ऑरेंज | |||||||
| ग्रीन-सफ़ेद / हरा, भूरा-सफेद / ब्राउन | ||||||||
| रिप कॉर्ड: | कपास | |||||||
| निकाशी मार्ग | 0.40 ± 0.005 मिमी टीसी | |||||||
| कुल मिलाकर शील्ड | अल / पेट फ़ॉइल, फ़ॉइल फेस आउट + टिनर्ड कॉपर ब्रैड | |||||||
| जैकेट से बाहर: | 6.5 PVC 0.2 मिमी पीवीसी सीएम | |||||||
| विद्युत विशेषतायें | ||||||||
| मुक़ाबला | 1 - 100MHz 100 Oh 15 ओम | |||||||
| इन्सुलेशन प्रतिरोध | >5000MΩ * के.एम. | |||||||
| ढांकता हुआ ताकत | डीसी 2500 वी 2 एस | |||||||
| मैक्स.सेंटर डीसी प्रतिरोध २०℃ |
9.5 ओम / 100 मी | |||||||
| Res. रेस। unbalance (%) असंतुलन (%) | Max. मैक्स। 2.5 2.5 | |||||||
| जमीन से जोड़ी कैपेसिटेंस असंतुलन |
330 पीएफ / 100 मी | |||||||
| ट्रांसफर इंपेंडेंस | अधिकतम 10 mOhms / m @ 100Mhz | |||||||
| अनुप्रस्थ काट | ||||||||
|
|
||||||||
| आवेदन | ||||||||
| • ANSI / TIA-568B को पूरा करने या उससे अधिक की गारंटी के लिए विद्युत प्रदर्शन श्रेणी 5e और आईएसओ / ईआईसी विनिर्देशों। |
||||||||
| • स्वतंत्र रूप से परीक्षण और सत्यापित इंटरटेक (ईटीएल)। | ||||||||
| • तीसरे पक्ष ने श्रेणी 5e चैनल अनुपालन का परीक्षण किया। | ||||||||
| • डेटा सेंटर वास्तु आवश्यकताओं के लिए आदर्श। | ||||||||
| • अधिकतम लचीलेपन के लिए फंसे केबल। | ||||||||
| • विभिन्न प्लग मोल्ड के साथ उपलब्ध है। | ||||||||
| • केबल के विभिन्न रंग के साथ उपलब्ध है। | ||||||||
| • विभिन्न लंबाई के साथ उपलब्ध है। | ||||||||
| प्रदर्शन गुण | ||||||||
| आवृत्ति | आरएल (न्यूनतम) | सम्मिलन हानि (अधिकतम) | प्रसार विलंब (अधिकतम) | विलंब तिरछा (अधिकतम) | अगला (न्यूनतम) | PSNEXT (न्यूनतम) | ELNEXT (न्यूनतम) | PSELNEXT (मिन।) |
| मेगाहर्ट्ज | डीबी | डीबी / 100 मीटर | एनएस / 100 मीटर | एनएस / 100 मीटर | डीबी | डीबी | डीबी / 100 मीटर | डीबी / 100 मीटर |
| 1 | 17.0 | 3.0 | 555.0 | 50.0 | 60.0 | 57.0 | 57.4 | 54.4 |
| 4 | 17.0 | 4.5 | 555.0 | 50.0 | 53.5 | 50.5 | 45.4 | 42.4 |
| 8 | 17.0 | 6.3 | 555.0 | 50.0 | 48.6 | 45.6 | 39.3 | 36.3 |
| 10 | 17.0 | 7.1 | 555.0 | 50.0 | 47.0 | 44.0 | 37.4 | 34.4 |
| 16 | 17.0 | 9.1 | 555.0 | 50.0 | 43.6 | 40.6 | 33.3 | 30.3 |
| 20 | 17.0 | 10.2 | 555.0 | 50.0 | 42.0 | 39.0 | 31.4 | 28.4 |
| 25 | 16.0 | 11.4 | 555.0 | 50.0 | 40.3 | 37.3 | 29.4 | 26.4 |
| 31.25 | 15.1 | 12.9 | 555.0 | 50.0 | 38.7 | 35.7 | 27.5 | 24.5 |
| 62.5 | 12.1 | 18.6 | 555.0 | 50.0 | 33.6 | 30.6 | 21.2 | 18.5 |
| 100 | 10.0 | 24.0 | 555.0 | 50.0 | 30.1 | 27.1 | 17.4 | 14.4 |
| नोट: उपरोक्त संचरण प्रदर्शन 100M, 20 performance 2 से अधिक है℃ परीक्षण की गई शर्तों के तहत। | ||||||||
| आदेश सूचना | ||||||||
| अंकन | हेलोसोनल NO.7112523 SF / UTP CAT 5E 4PR 24AWG पीवीसी सीएम पैच कॉर्ड XXX (या ग्राहक के अनुरोध के अनुसार) |
|||||||
| इनर पैकेज | 305 मी। / स्पूल, 305 मी। / रील (या प्रति ग्राहक का अनुरोध) | |||||||
| बाहरी पैकेज | रंग बॉक्स, फूस (या प्रति ग्राहक के अनुरोध) | |||||||
| डिलीवरी का समय | आम तौर पर 25 दिनों के बाद जमा प्राप्त किया। | |||||||
| ब्रांड | HELLOSIGNAL® या OEM | |||||||
