150/150 CY 600V पावर कंट्रोल केबल मल्टीकंडक्टर फंसे हुए नंगे कॉपर
HELLOSIGNAL 150/150 CY एक अंतरराष्ट्रीय स्तर पर स्वीकृत 600V मल्टी-कंडक्टर पावर और कंट्रोल केबल है जिसे औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है।
पावर और कंट्रोल केबल कैटलॉग देखें
उत्पाद अनुप्रयोग
HELLOSIGNAL® 150 एक अंतरराष्ट्रीय स्तर पर स्वीकृत, 600V मल्टी-कंडक्टर केबल है जिसमें UL और CSA AWM अनुमोदन और कूलेंट/रासायनिक प्रतिरोध है। 150 CY परिरक्षित संस्करण में एक आंतरिक PVC जैकेट और टिनयुक्त तांबे की चोटी की ढाल है।
अनुशंसित अनुप्रयोग
औद्योगिक मशीनरी पर नियंत्रण और बिजली; खाद्य और पेय प्रसंस्करण; दवा उपकरण; यूरोप को निर्यात के लिए मशीनरी
केबल निर्माण

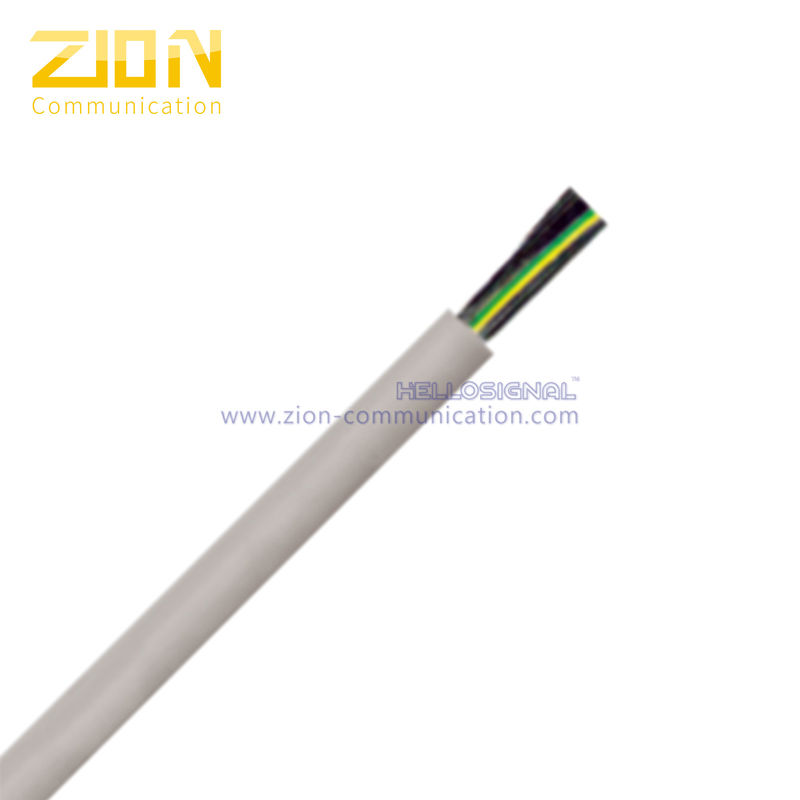

बिना परिरक्षित निर्माण
- कंडक्टर: बारीक फंसे हुए नंगे तांबे
- इन्सुलेशन: पीवीसी
- जैकेट: विशेष रूप से तैयार पीवीसी; ग्रे

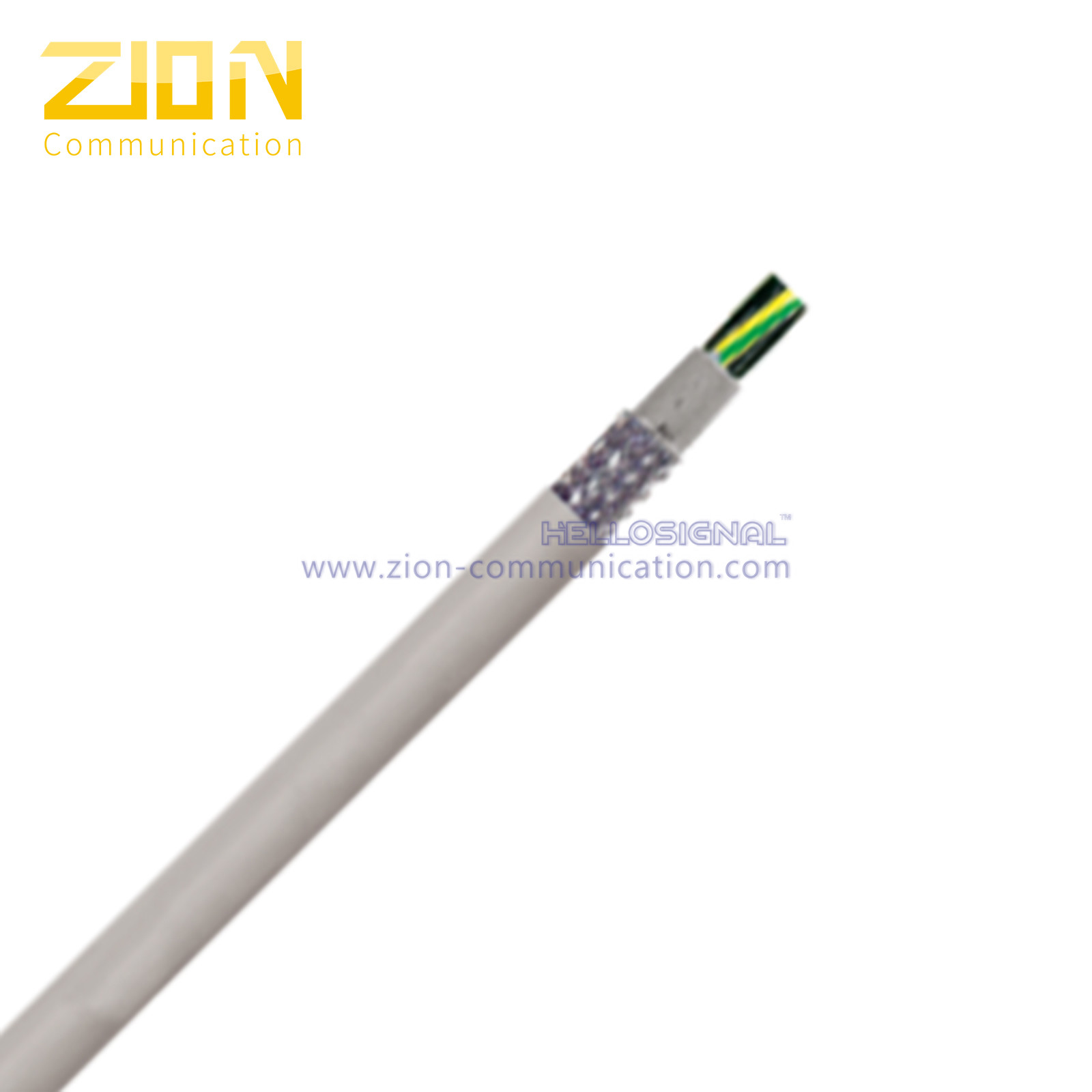

परिरक्षित निर्माण (150 CY)
- कंडक्टर: बारीक फंसे हुए नंगे तांबे
- इन्सुलेशन: पीवीसी
- शील्डिंग: पीवीसी आंतरिक जैकेट; टिनयुक्त तांबे की चोटी (85% कवरेज)
- जैकेट: विशेष रूप से तैयार पीवीसी; ग्रे
अनुप्रयोग लाभ
- औद्योगिक ग्रेड पीवीसी जैकेट (ऑयल रेस I और II)
- अंतर्राष्ट्रीय अनुमोदन: UL, CSA
- आसान स्थापना के लिए बहुत लचीला दबाव-एक्सट्रूडेड जैकेट
- आसान पहचान और वायरिंग के लिए नंबर-कोडेड कंडक्टर
तकनीकी विशिष्टताएँ
बेंड त्रिज्या
स्थापना: 4 x केबल व्यास
परिरक्षित: 6 x केबल व्यास
तापमान सीमा
स्थिर उपयोग: UL/CSA: -40°C से +90°C | -40°C से +70°C
लचीला उपयोग: UL/CSA: -5°C से +90°C | -5°C से +70°C
विद्युत विनिर्देश
नाममात्र वोल्टेज: UL/CSA: 600V | 300/500V
परीक्षण वोल्टेज: 3000V
कंडक्टर स्ट्रैंडिंग: क्लास 5 फाइन वायर
कलर कोड: सफेद नंबरों के साथ काला, साथ ही हरा/पीला ग्राउंड
अनुमोदन और प्रमाणपत्र
UL: AWM 2587 और 21098 (तेल)
गुण: UL ऑयल रेस I/II, NFPA 79
कनाडा: CSA AWM I/II A/B FT1
अतिरिक्त: HAR H05VVC4V5-K (परिरक्षित), CE और RoHS
150 उत्पाद विनिर्देश
20 AWG (0.50 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0.75 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1.00 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1.50 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2.50 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
150 CY परिरक्षित उत्पाद विनिर्देश
18 AWG (1.00 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1.50 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2.50 mm²)
| आइटम नंबर | कंडक्टर | नाममात्र बाहरी (इंच) | कॉपर वजन (lbs/mft) | लगभग। वजन (lbs/mft) |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
आदेश की जानकारी
अंकन: HELLOSIGNAL 150/150 CY XXXFT/M
पैकेज: 100M/रील, 300M/लकड़ी का स्पूल
डिलीवरी का समय: जमा प्राप्त होने के बाद सामान्य रूप से 25 दिन
ब्रांड: HELLOSIGNAL® या OEM
