| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50PCS |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| वैकल्पिक नुकसान (डीबी): | ≤ 0.2 | सहनशीलता: | 500 प्रक्षेप समय का परिवर्तन 0.20dB से कम है |
|---|---|---|---|
| चैनलों की संख्या: | सिंगल कोर, डुअल कोर, 4 कोर | फ़्रेम सामग्री: | धातु या प्लास्टिक |
| आस्तीन सामग्री: | सिरेमिक या धातु | ऑपरेटिंग तापमान (℃): | -40 ~ +85 |
| भंडारण तापमान (℃): | -40 ~ +85 | ||
| प्रमुखता देना: | ≤0.2dB वैकल्पिक हानि फाइबर ऑप्टिक एडाप्टर,सिरेमिक या मेटल स्लीव ऑप्टिकल कपलर,वाइड ऑपरेटिंग तापमान एलसी एडाप्टर |
||

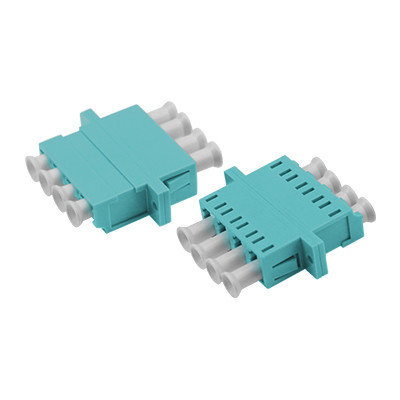

सटीक फाइबर ऑप्टिक एडाप्टर को असममित वेल्डिंग और फ्लैंज माउंटिंग के साथ एलसी ओएम3 क्वाड कनेक्टर्स को जोड़ने के लिए डिज़ाइन किया गया है।
| सिय्योन संहिता | सिय्योन का वर्णन |
|---|---|
| 7235036 | एलसी ओएम3 क्वाड असममित वेल्डिंग एडाप्टर फ्लैंज के साथ |
फाइबर ऑप्टिक एडाप्टर दो कनेक्टरों को सटीक रूप से जोड़ते हैं ताकि संकेत हानि को कम करते हुए प्रकाश संचरण को अधिकतम किया जा सके। इन घटकों में कम सम्मिलन हानि, उत्कृष्ट विनिमेयता,और विश्वसनीय पुनरुत्पादनप्रत्येक एडाप्टर शिपमेंट से पहले कार्यात्मक परीक्षण से गुजरता है।
यह फाइबर ऑप्टिक एडाप्टर फाइबर लाइनों के भीतर एक ही या विभिन्न फाइबर ऑप्टिक सक्रिय कनेक्टरों के बीच कनेक्शन को सक्षम करता है, जिससे न्यूनतम संकेत गिरावट के साथ निर्बाध ऑप्टिकल मार्ग सुनिश्चित होते हैं।फाइबर के छोर के किनारों को सटीक रूप से संरेखित करके, यह सिस्टम प्रभाव को कम करते हुए आउटपुट फाइबर से प्राप्त फाइबर तक प्रकाश ऊर्जा संचरण को अधिकतम करता है।
मुख्य विशेषताओं में निम्नलिखित शामिल हैंः
फाइबर ऑप्टिक एडाप्टर (जिन्हें कपलर भी कहा जाता है) दो फाइबर ऑप्टिक लाइनों के बीच फाइबर ऑप्टिक केबलों और कनेक्टरों को समाप्त करने या जोड़ने के लिए डिज़ाइन किए गए कॉम्पैक्ट उपकरण हैं।
| पैरामीटर | एफसी, एससी, एलसी, एसटी, एमयू, एमटीआरजे, एसटी-एससी, एफसी-एससी, एसटी-एफसी | SM (OS2) | MM (OM1,2,3,4) |
|---|---|---|---|
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1310-1550 | 850-1300 | |
| सम्मिलन हानि (dB) | ≤ 0.2 | ||
| रिटर्न हानि (dB) | पीसी ≥45 UPC ≥50 APC ≥60 पीसी ≥30 | ||
| पुनरावृत्ति (dB) | ≤ 0.2 | ||
| वैकल्पिक हानि (dB) | ≤ 0.2 | ||
| स्थायित्व | 500 इंटरपोलेशन समय का परिवर्तन 0.20dB से कम है | ||
| चैनलों की संख्या | एकल कोर, दोहरे कोर, चार कोर | ||
| फ्रेम सामग्री | धातु या प्लास्टिक | ||
| आस्तीन सामग्री | सिरेमिक या धातु | ||
| ऑपरेटिंग तापमान (°C) | -40 ~ +85 | ||
| भंडारण तापमान (°C) | -40 ~ +85 | ||
| सिय्योन संहिता | सिय्योन का वर्णन |
|---|---|
| 7235001 | एलसी एसएक्स प्लास्टिक फाइबर ऑप्टिक एडाप्टर/कपलर फ्लैंज के साथ |
| 7235002 | एलसी डीएक्स वेल्डिंग सममित प्लास्टिक फाइबर ऑप्टिक एडाप्टर/कपलर फ्लैंज के साथ |
| 7235003 | एलसी क्वाड एक टुकड़ा प्लास्टिक फाइबर ऑप्टिक एडाप्टर/कपलर फ्लैंज के साथ |
| 7235004 | पैरों के साथ प्लास्टिक फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235005 | एससी कवर फ्लैंज के बिना लेजर प्लास्टिक फाइबर ऑप्टिक एडाप्टर/कपलर से बचें |
| 7235006 | SC SX धातु से बचें लेजर फाइबर ऑप्टिक एडाप्टर/कपलर फ्लैंज के साथ |
| 7235007 | एससी डीएक्स धातु से बचें फाइबर ऑप्टिक एडाप्टर/कपलर फ्लैंज के साथ |
| 7235008 | SC-FC SX हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235009 | एससी-एफसी डीएक्स हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235010 | एफसी-एसटी एसएक्स हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235011 | एफसी-एसटी डीएक्स हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235012 | SC-LC SX हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235013 | SC-LC DX हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235014 | SC-ST SX हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235015 | एससी-एसटी डीएक्स हाइब्रिड फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235016 | एफसी एसएक्स बड़े डी-प्रकार फाइबर ऑप्टिक एडाप्टर/कपलर |
| 7235017 | एफसी एसएक्स आयताकार फ्लैंज फाइबर ऑप्टिक एडाप्टर/कपलर के साथ |
| 7235018 | एफसी के साथ आयताकार फ्लैंज फाइबर ऑप्टिक एडाप्टर/कपलर |
एसएफपी मॉड्यूल कनेक्टरों को जोड़ने के लिए एलसी ऑप्टिकल फाइबर इंटरफेस में उपयोग किया जाता है। आसान ऑपरेशन मॉड्यूलर जैक (आरजे) लॉक तंत्र की विशेषता है। आमतौर पर राउटर में उपयोग किया जाता है।
एससी फाइबर ऑप्टिक इंटरफेस में प्रयोग किया जाता है, आरजे-45 के समान लेकिन सपाट। पतले तांबे के पिन के बजाय तांबे के स्तंभ संपर्क द्वारा पहचाना जाता है।
धातु आस्तीन सुदृढीकरण और टर्नबकल लगाव के साथ एफसी ऑप्टिकल फाइबर इंटरफेस में प्रयोग किया जाता है। आमतौर पर ओडीएफ वितरण फ्रेम पर उपयोग किया जाता है।
गोल खोल और टर्नबकल लगाव के साथ एसटी ऑप्टिकल फाइबर इंटरफेस में प्रयोग किया जाता है। आम तौर पर 10Base-F कनेक्शन के लिए फाइबर वितरण फ्रेम में उपयोग किया जाता है।
ज़ीओन कम्युनिकेशन पेशेवर आर एंड डी टीम के समर्थन के साथ व्यापक ओईएम/ओडीएम सेवाएं प्रदान करता हैः
