| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, UL, CE, RoHS |
| मॉडल संख्या: | RG59 समाक्षीय केबल |
| न्यूनतम आदेश मात्रा: | 30 किमी |
| पैकेजिंग विवरण: | 305M, 1000FT, लकड़ी की रील, कार्टन |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 3000KM / महीना |
| कंडक्टर: | 22 एडब्ल्यूजी ई.पू | इन्सुलेशन: | ठोस पीई |
|---|---|---|---|
| कवच: | बेयर कॉपर ब्रेड वायर 95% कवरेज | जैकेट: | पीवीसी सीएम |
| रंग: | श्याम सफेद | पैकेट: | 305M, 1000FT, लकड़ी की रील, कार्टन |

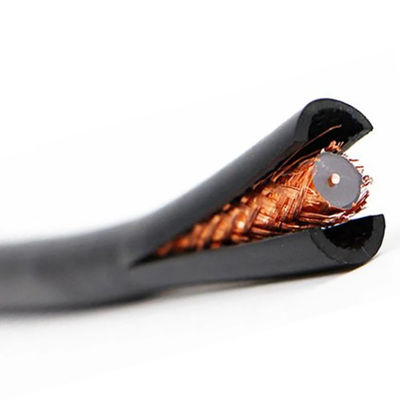

| प्रमुखता देना: | 95% बेयर कॉपर ब्रैड आरजी59 सियामीज़ केबल,22 एडब्ल्यूजी बीसी कंडक्टर निगरानी केबल,75 ओम प्रतिबाधा सीसीटीवी समाक्षीय केबल |
||
| अवयव | विनिर्देश |
|---|---|
| आंतरिक कंडक्टर | 0.025"/0.64मिमी/22 एडब्ल्यूजी बीसी |
| ढांकता हुआ | 0.148"/3.7±0.05मिमी ठोस पीई |
| कवच | 0.12mm/34AWG कॉपर क्लैड एल्युमीनियम (95%) |
| जैकेट | 0.230"/6.00±0.1मिमी पीवीसी |
| आवेदन | लंबे समय तक चलने वाले सीसीटीवी में उपयोग के लिए |
| पैरामीटर | कीमत |
|---|---|
| आंतरिक कंडक्टर प्रतिरोध | 20℃ पर 54 ओम/किमी |
| समाई | 67±2 पीएफ/एम |
| मुक़ाबला | 75 ± 3 Ω |
| वापसी हानि | 5 और 1000MHz के बीच: > 22dB |
| प्रसार का वेग | 0.66 |
| स्पार्कर टेस्ट (वीएसी) | 3 |
| संपत्ति | विनिर्देश |
|---|---|
| केबल मोड़ त्रिज्या | केबल व्यास का 10 गुना |
| तापमान रेंज आपरेट करना | -20℃ से 60℃ |
| केबल आयाम | 0.230"/6.00±0.1मिमी पीवीसी |
| आवृत्ति (मेगाहर्ट्ज) | अधिकतम क्षीणन (डीबी/100 फीट) | अधिकतम क्षीणन (dB/100m) |
|---|---|---|
| 5 | 0.87 | 2.70 |
| 50 | 2.90 | 9.00 |
| 100 | 4.15 | 12.87 |
| 200 | 5.98 | 18.54 |
| 550 | 10.32 | 31.98 |
| 750 | 12.20 | 37.81 |
| 865 | 13.27 | 41.15 |
| 1000 | 14.40 | 44.65 |
| पैरामीटर | विवरण |
|---|---|
| अंकन | हेलोसिग्नल आरजी59 एसटी बीसी 95% सीसीए पीवीसी सीसीटीवी समाक्षीय केबल 7100172 ×××एम/एफटी |
| पैकेट | रील, पुल बॉक्स, प्लास्टिक स्पूल, लकड़ी के स्पूल, पैलेट पर लंबाई की जानकारी ली |
| डिलीवरी का समय | आम तौर पर जमा प्राप्त करने के 25 दिन बाद |
| ब्रांड | हेलोसिग्नल® या ओईएम |
| नमूना | कंडक्टर प्रकार और प्रतिरोध | ढांकता हुआ | परिरक्षण एवं कवरेज | जैकेट का प्रकार | समाई | मुक़ाबला |
|---|---|---|---|---|---|---|
| आरजी59 बी/यू बीसी 95% बीसी पीवीसी NO.7100167 |
23AWG/0.58mm BC 65.26 Ω/किमी |
ठोस पीई | बीसी-ब्रैड 95% | पीवीसी | 67±2 पीएफ/एम | 75±3Ω |
| आरजी59 बी/यू बीसी 95% सीसीए पीवीसी NO.7100168 |
23AWG/0.58mm BC 65.26 Ω/किमी |
ठोस पीई | सीसीए-ब्रैड 95% | पीवीसी | 67±2 पीएफ/एम | 75±3Ω |
| आरजी59 बी/यू बीसी 95% बीसी पीई NO.7100169 |
23AWG/0.58mm BC 65.26 Ω/किमी |
ठोस पीई | बीसी-ब्रैड 95% | पीई | 67±2 पीएफ/एम | 75±3Ω |
| आरजी59 बी/यू बीसी 95% सीसीए पीई NO.7100170 |
23AWG/0.58mm BC 65.26 Ω/किमी |
ठोस पीई | सीसीए-ब्रैड 95% | पीई | 52±2 पीएफ/एम | 75±3Ω |
| आरजी59 माइक्रो 95% सीसीए पीवीसी NO.7100171 |
7×0.18मिमी (एसटीआर)बीसी 20.74 Ω/किमी |
ठोस पीई | सीसीए-ब्रैड 95% | पीवीसी | 67±2 पीएफ/एम | 75±3Ω |
| आरजी59 एसटी बीसी 85% सीसीए पीवीसी NO.7100173 |
22AWG/0.64mm (SOL)BC 54 Ω/किमी |
ठोस पीई | सीसीए-ब्रैड 85% | पीवीसी | 67±2 पीएफ/एम | 75±3Ω |
| आरजी59 यूके बीसी 47% एएल पीवीसी NO.7100174 |
22AWG/0.70mm (SOL)BC 45 Ω/किमी |
फोमयुक्त पीई | अल-ब्रैड 47% | पीवीसी | 52±1 पीएफ/एम | 75±3Ω |
