| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, UL, CE, RoHS |
| मॉडल संख्या: | RG59 समाक्षीय केबल |
| न्यूनतम आदेश मात्रा: | 30 किमी |
| पैकेजिंग विवरण: | 305M, 1000FT, लकड़ी की रील, कार्टन |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 3000KM / महीना |
| कंडक्टर: | 7×33 एडब्ल्यूजी बीसी | इन्सुलेशन: | ठोस पीई |
|---|---|---|---|
| शील्ड: | बेयर कॉपर ब्रैड वायर 95% कवरेज | जैकेट: | पीवीसी सीएम |
| रंग: | श्याम सफेद | पैकेट: | 305M, 1000FT, लकड़ी की रील, कार्टन |
| प्रमुखता देना: | 7×33 AWG BC समाक्षीय केबल Rg59,PVC CM CCTV संचार केबल |
||

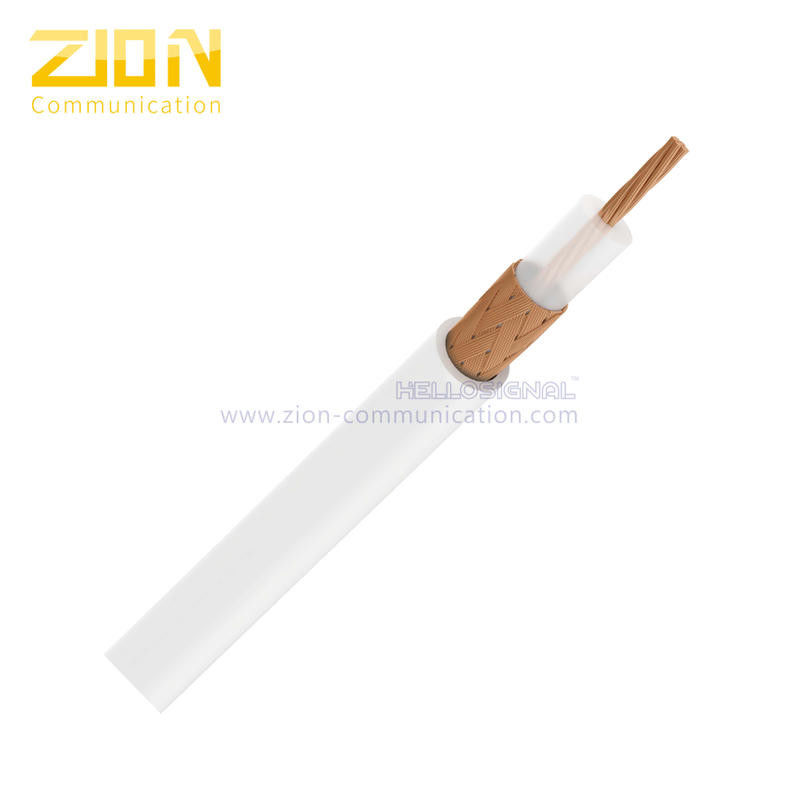

| आरजी59 माइक्रो 95% सीसीए पीवीसी 75 ओम सीसीटीवी समाक्षीय केबल सं.7100171 |
|||||||
| समान प्रकार: | |||||||
| कंड.टाइप और नामांकित डीसीआर |
ढांकता हुआ | परिरक्षण और %कवरेज |
जैकेट का प्रकार | नाम।समाई | नॉम.इंप.Ω | ||
| आरजी59 बी/यू बीसी 95% ई.पू पीवीसी सं.7100167 |
23AWG /0.58mm ई.पू 65.26 Ω/किमी |
मृदु पी.ई |
बीसी-ब्रेड 95% | पीवीसी | 67 ± 2 पीएफ / एम | 75±3Ω | |
| आरजी59 बी/यू बीसी 95% सीसीए पीवीसी सं.7100168 |
23AWG /0.58mm ई.पू 65.26 Ω/किमी |
मृदु पी.ई |
सीसीए-चोटी 95% | पीवीसी | 67 ± 2 पीएफ / एम | 75±3Ω | |
| आरजी59 बी/यू बीसी 95% ई.पू पी.ई सं.7100169 |
23AWG /0.58mm ई.पू 65.26 Ω/किमी |
मृदु पी.ई |
बीसी-ब्रेड 95% | पी.ई | 67 ± 2 पीएफ / एम | 75±3Ω | |
| आरजी59 बी/यू बीसी 95% सीसीए पी.ई सं.7100170 |
23AWG /0.58mm ई.पू 65.26 Ω/किमी |
मृदु पी.ई |
सीसीए-चोटी 95% | पी.ई | 52 ± 2 पीएफ / एम | 75±3Ω | |
| आरजी59 एसटी बीसी 95% सीसीए पीवीसी सं.7100172 |
22एडब्ल्यूजी/0.64मिमी (एसओएल) बीसी 54 Ω/किमी |
मृदु पी.ई |
सीसीए-चोटी 95% | पीवीसी | 67 ± 2 पीएफ / एम | 75±3Ω | |
| आरजी59 एसटी बीसी 85% सीसीए पीवीसी सं.7100173 |
22एडब्ल्यूजी/0.64मिमी (एसओएल) बीसी 54 Ω/किमी |
मृदु पी.ई |
सीसीए-चोटी85% | पीवीसी | 67 ± 2 पीएफ / एम | 75±3Ω | |
| RG59 यूके ई.पू 47% एएल पीवीसी सं.7100174 |
22एडब्ल्यूजी/0.70मिमी (एसओएल) बीसी 45 Ω/किमी |
जज पी.ई |
अल-ब्रेड 47% | पीवीसी | 52 ± 1 पीएफ / एम | 75±3Ω | |
| निर्माण पैरामीटर: | |||||||
| आंतरिक कंडक्टर | 7×0.007"/7×0.18mm/7×33 एडब्ल्यूजी बीसी | ||||||
| ढांकता हुआ | 0.087"/2.2±0.05 मिमी ठोस पीई | ||||||
| कवच | 0.12mm/34AWG कॉपर पहने एल्यूमीनियम (95%) | ||||||
| जैकेट | 0.160"/4.05±0.1mm पीवीसी | ||||||
| आवेदन पत्र | लंबी सीसीटीवी रन लंबाई में उपयोग के लिए | ||||||
| विद्युत विशेषतायें: | |||||||
| आंतरिक कंडक्टर प्रतिरोध | 20.74 ओम/केएम 20 पर℃ | ||||||
| समाई | 52 ± 2 पीएफ / एम | ||||||
| मुक़ाबला | 75 ± 3 Ω | ||||||
| हारकर लौटा | 5 और 1000 मेगाहर्ट्ज के बीच:> 22 डीबी | ||||||
| प्रसार की गति | 0.66 | ||||||
| स्पार्कर टेस्ट (वीएसी) | 3 | ||||||
| यांत्रिक और पर्यावरणीय गुण | |||||||
| केबल मोड़ त्रिज्या | केबल व्यास का 10 गुना | ||||||
| ऑपरेटिंग अस्थायी रेंज | -20℃से 60℃ | ||||||
| केबल डायमेंशन | 0.238"±0.006"/6.05±0.15मिमी पीई | ||||||
| क्रॉस सेक्शन | |||||||
 |
|||||||
| क्षीणन (20 ℃): | |||||||
| आवृत्ति (एमएचजेड) | अधिकतम क्षीणन (डीबी / 100 फीट) | अधिकतम क्षीणन (dB/100m) | |||||
| 5 | 1.43 | 4.30 | |||||
| 50 | 5.08 | 15.23 | |||||
| 100 | 7.26 | 21.77 | |||||
| 200 | 10.44 | 31.33 | |||||
| 550 | 18.04 | 54.12 | |||||
| 750 | 20.14 | 60.43 | |||||
| 865 | 22.37 | 67.11 | |||||
| 1000 | 25.90 | 77.69 | |||||
| आदेश सूचना: | |||||||
| अंकन | हेलोसिग्नल आरजी59 माइक्रो 95% सीसीए पीवीसी सीसीटीवी समाक्षीय केबल 7100171 ×××एम/एफटी |
||||||
| पैकेट | रील, पुल बॉक्स, प्लास्टिक स्पूल, लकड़ी स्पूल, फूस पर पूछताछ की लंबाई ... | ||||||
| डिलीवरी का समय | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। | ||||||
| ब्रैंड | हेलोसिग्नल®या ओईएम | ||||||
