| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, UL, CE, RoHS |
| मॉडल संख्या: | RG59 समाक्षीय केबल |
| न्यूनतम आदेश मात्रा: | 30 किमी |
| पैकेजिंग विवरण: | 305M, 1000FT, लकड़ी की रील, कार्टन |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 3000KM / महीना |
| कंडक्टर: | 20 एडब्ल्यूजी ई.पू | इन्सुलेशन: | फोमयुक्त पीई |
|---|---|---|---|
| शील्ड: | बेयर कॉपर ब्रैड वायर 95% कवरेज | जैकेट: | पीवीसी सीएम |
| रंग: | श्याम सफेद | पैकेट: | 305M, 1000FT, लकड़ी की रील, कार्टन |

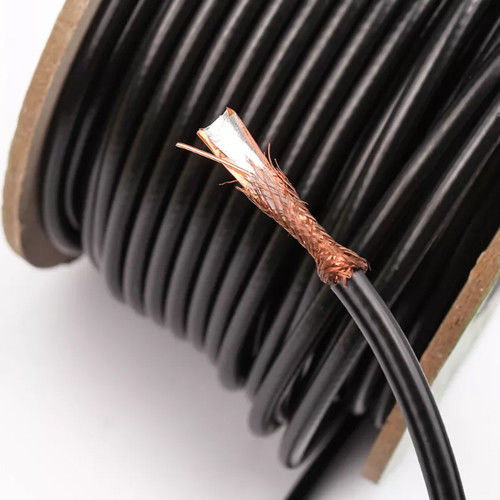

| आरजी59 बीसी 95% सीसीए पीवीसी सीएम 75 ओम सीसीटीवी समाक्षीय केबल सं.7100164 |
|||||||
| समान प्रकार: | |||||||
| सूची नहीं। |
कंड.टाइप और नामांकित डीसीआर |
परिरक्षण | परिरक्षण और %कवरेज |
जैकेट का प्रकार | नाम।समाई | नॉम.इंप.Ω | |
| आरजी59 ई.पू 95% ई.पू पीवीसी सीएम सं.7100161 |
20AWG (एसओएल) बीसी 33.4Ω/किमी |
जज पी.ई |
बीसी-ब्रेड 95% | पीवीसी सीएम | 52±3pF/एम | 75±3Ω | |
| आरजी59 ई.पू 95% ई.पू पीवीसी सीएमआर सं.7100162 |
20AWG (एसओएल) बीसी 33.4Ω/किमी |
जज पी.ई |
बीसी-ब्रेड 95% | पीवीसी सीएमआर | 52±3pF/एम | 75±3Ω | |
| आरजी59 ई.पू 95% ई.पू पीवीसी सीएमपी सं.7100163 |
20AWG (एसओएल) बीसी 33.4Ω/किमी |
जज पी.ई |
बीसी-ब्रेड 95% | पीवीसी सीएमपी | 52±3pF/एम | 75±3Ω | |
| आरजी59 ई.पू 95% सीसीए पीवीसी सीएम सं.7100164 |
20AWG (एसओएल) बीसी 33.4Ω/किमी |
जज पी.ई |
सीसीए-चोटी 95% | पीवीसी सीएम | 52±3pF/एम | 75±3Ω | |
| आरजी59 ई.पू 95% सीसीए पीवीसी सीएमआर सं.7100165 |
20AWG (एसओएल) बीसी 33.4Ω/किमी |
जज पी.ई |
सीसीए-चोटी 95% | पीवीसी सीएमआर | 52±3pF/एम | 75±3Ω | |
| निर्माण पैरामीटर: | |||||||
| आंतरिक कंडक्टर | 0.032"/0.81mm/20 AWG BC | ||||||
| ढांकता हुआ | 0.144"/3.66 मिमी फोमयुक्त पीई | ||||||
| कवच | 0.12 मिमी सीसीए ब्रैड वायर 95% कवरेज | ||||||
| जैकेट | 0.238"± 0.006"/6.05±0.15 मिमी पीवीसी सीएम | ||||||
| जैकेट की मोटाई | 0.032"/0.81mm | ||||||
| आवेदन पत्र | लंबी सीसीटीवी रन लंबाई में उपयोग के लिए | ||||||
| विद्युत विशेषतायें: | |||||||
| आंतरिक कंडक्टर प्रतिरोध | मैक्स।20 बजे℃<21.2 Ω/km (6.96 Ω/kft) होगा | ||||||
| समाई | 52 ±3 पीएफ/एम 15.8 ±1 पीएफ/फीट | ||||||
| मुक़ाबला | 75 ± 3 Ω | ||||||
| हारकर लौटा | 5 और 1000 मेगाहर्ट्ज के बीच:> 22 डीबी | ||||||
| प्रसार की गति | 0.85 | ||||||
| स्पार्कर टेस्ट (वीएसी) | 4 | ||||||
| यांत्रिक और पर्यावरणीय गुण | |||||||
| केबल मोड़ त्रिज्या | केबल व्यास का 10 गुना | ||||||
| ऑपरेटिंग अस्थायी रेंज | -20℃से 60℃ | ||||||
| केबल डायमेंशन | 0.238"± 0.006"/6.05±0.15 मिमी पीवीसी सीएम | ||||||
| क्रॉस सेक्शन | |||||||
 |
|||||||
| क्षीणन (20 ℃): | |||||||
| आवृत्ति (एमएचजेड) | अधिकतम क्षीणन (डीबी / 100 फीट) | अधिकतम क्षीणन (dB/100m) | |||||
| 5 | 0.86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3.60 | 11.81 | |||||
| 211 | 3.80 | 12.47 | |||||
| 250 | 4.10 | 13.45 | |||||
| 300 | 4.45 | 14.60 | |||||
| 350 | 4.80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5.70 | 18.70 | |||||
| 550 | 5.95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6.97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26.64 | |||||
| आदेश सूचना: | |||||||
| अंकन | हेलोसिग्नल आरजी59 बीसी 95% सीसीए पीवीसी सीएम सीसीटीवी समाक्षीय केबल 7100164 ×××एम/एफटी |
||||||
| पैकेट | रील, पुल बॉक्स, प्लास्टिक स्पूल, लकड़ी स्पूल, फूस पर पूछताछ की लंबाई ... | ||||||
| डिलीवरी का समय | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। | ||||||
| ब्रैंड | हेलोसिग्नल®या ओईएम | ||||||
