एफबीटी फ्यूज्ड टाइप ऑप्टिकल कपलर एफसी/एपीसी कनेक्टर 1एक्स3 (7233103)
फाइबर ऑप्टिक स्प्लिटर 1×4/1×8/1×16/1×32 सिंगल मोड/मल्टीमोड एससी एलसी एफसी एसटी/एपीसी यूपीसी कनेक्टर्स के साथ एफबीटी/पीएलसी ऑप्टिक स्प्लिटर
अब पूछताछ करें
1×3 फाइबर ऑप्टिक स्प्लिटर अनुप्रयोग
- FTTH, LAN, PON और ऑप्टिकल CATV
- लोकल रिंग नेट, ऑप्टिकल फाइबर संचार प्रणाली
- ऑप्टिकल फाइबर परीक्षण उपकरण, ऑप्टिकल फाइबर सेंसर
1×3 फाइबर ऑप्टिक स्प्लिटर विनिर्देश
| इनपुट और आउटपुट |
1×3 सिंगल मोड फाइबर ऑप्टिक स्प्लिटर |
| फाइबर का प्रकार |
9/125 SMF-28 या ग्राहक द्वारा निर्दिष्ट |
| ऑपरेटिंग तरंग दैर्ध्य (nm) |
1310,1490,1550nm |
| युग्मन अनुपात (%) |
1-50% |
| बैंडविड्थ (nm) |
20 एनएम |
| विशिष्ट सम्मिलन हानि (dB) |
≤5.5 |
| ध्रुवीकरण निर्भर हानि (dB) |
≤0.1 |
| समरूपता (dB) |
≤0.9 |
| दिशा (dBm) |
≥60 |
| एकरूपता (dB) |
0.5 |
| विशिष्ट आश्रित हानि (dB) |
≤0.15 |
| तापमान स्थिरता (dB/oC) |
≤0.002 |
| ऑपरेटिंग तापमान (°C) |
-40 ₹ 70 |
| भंडारण तापमान (°C) |
-40 ₹ 85 |
| फाइबर केबल |
नंगे फाइबर, ढीले ट्यूब फाइबर |
| फाइबर कनेक्टर |
एससी एफसी एलसी एसटी |
| ब्रांड |
HELLOSIGNAL® या OEM |
| वितरण का समय |
आम तौर पर जमा प्राप्त करने के 25 दिन बाद |
| एमओक्यू |
20 पीसी |
उत्पाद का वर्णन
एफबीटी फाइबर ऑप्टिक स्प्लिटर (जिसे फाइबर ऑप्टिक कपलर भी कहा जाता है) एक ऐसा उपकरण है जो फाइबर ऑप्टिक प्रकाश को एक निश्चित अनुपात द्वारा कई भागों में विभाजित करता है।फाइबर स्प्लिटर विभाजन विधियों में पीएलसी फाइबर स्प्लिटर से अलग हैं.
सिंगलमोड, मल्टीमोड 62 के साथ फाइबर ऑप्टिक स्प्लिटर का उत्पादन किया जा सकता है।5, और मल्टीमोड 50 फाइबर। आप उन्हें एलसी, एलसी/एपीसी, एससी, एससी/एपीसी, एफसी, एफसी/एपीसी, और एसटी कनेक्टर या अनकनेक्टर के साथ भी अनुकूलित कर सकते हैं।
जब 1×2 फाइबर स्प्लिटर की बात आती है, तो आप विभिन्न स्प्लिटिंग अनुपातों के लिए विवरण मांग सकते हैं, जैसे 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 और 99/1.
अधिकांश ऑप्टिकल स्प्लिटर 900μm ढीले ट्यूब और 250μm नंगे फाइबर में उपलब्ध हैं। 1×2 और 2×2 युग्मक विभाजन को कवर करने के लिए एक सुरक्षात्मक धातु आस्तीन के साथ मानक आते हैं।उच्च आउटपुट गिनती विभाजन घटकों की रक्षा के लिए एक बॉक्स के साथ बनाया जाता है.

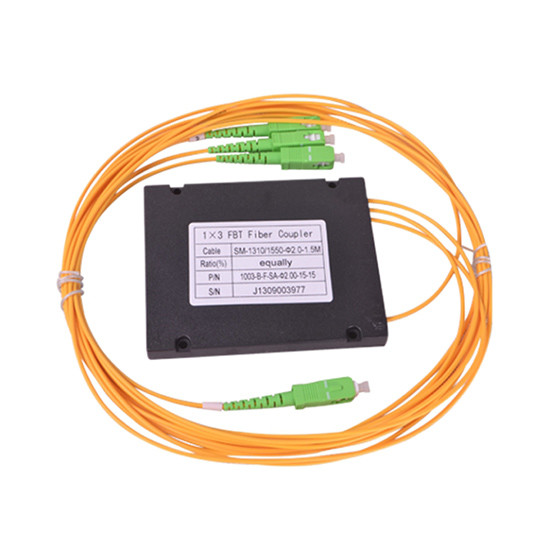

1×3 फाइबर ऑप्टिक स्प्लिटर विस्तृत चित्र
प्रदर्शन विनिर्देश
| पैरामीटर |
वाइड बैंड युग्मक |
दोहरी खिड़की युग्म |
मल्टीमोड फाइबर कपलर |
| ग्रेड |
पी ∙ ए |
पी ∙ ए |
पी ∙ ए |
| ऑपरेटिंग तरंग दैर्ध्य (nm) |
1310,1550 या C + L बैंड |
1310 और 1550 |
850 या 1310 या निर्दिष्ट करें |
| ऑपरेटिंग बैंडविड्थ (nm) |
±40 |
±40 |
±40 |
| विशिष्ट अति हानि (dB) |
0.71 |
0.07।1 |
0.47 |
| सम्मिलन हानि (dB) 50/50 |
<3.46 |
<3.46 |
3.7। 4.0 |
| सम्मिलन हानि (dB) 40/60 |
<4.4/2.68 |
<4.4/2.68 |
<4.7/2.70 |
<4.7/2.70 |
| ध्रुवीकरण पर निर्भर हानि |
0.115 |
<0.1715 |
|
| निर्देशात्मकता (dB) |
>50 |
>35 |
|
| ऑपरेटिंग तापमान (°C) |
-40~+70 |
-40~+70 |
-40~+70 |
| भंडारण तापमान (°C) |
-40~+85 |
-40~+85 |
-40~+85 |
नोटः उपरोक्त विनिर्देश कनेक्टर के बिना उपकरणों के लिए हैं. कनेक्टर प्रति एक अतिरिक्त 0.2dB हानि जोड़ें.
महत्वपूर्ण वैकल्पिक जानकारी
| ए |
बी |
सी |
D |
ई |
F |
जी |
H |
मैं |
| मोड |
ग्रेड |
तरंगदैर्ध्य |
पोर्ट |
फाइबर का प्रकार |
पैकेज |
फाइबर व्यास |
युग्मन अनुपात |
कनेक्टर का प्रकार |
| 1=WBC 2=DWC 3=MMC Z=अनुकूलित |
1=P2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490/1550 Z=अनुकूलित |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=अनुकूलित |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=अनुकूलित |
संबंधित उत्पाद
मल्टीमोड फाइबर ऑप्टिक स्प्लिटर 1X2 ABS बॉक्स फ्यूज्ड टाइप फाइबर कपलर FBT ((7233101)
एफबीटी फाइबर ऑप्टिक स्प्लिटर, फाइबर ऑप्टिक स्प्लिटर, ऑप्टिकल घटक
ऑप्टिकल स्प्लिटर 1×4 आउट ABS बॉक्स सिंगल मोड फ्यूज्ड टाइप ऑप्टिकल कपलर FBT फाइबर ऑप्टिकल स्प्लिटर ((7233102)
एफबीटी फाइबर ऑप्टिक स्प्लिटर, फाइबर ऑप्टिक स्प्लिटर, ऑप्टिकल घटक
एफबीटी फ्यूज्ड टाइप ऑप्टिकल कपलर एफसी/एपीसी कनेक्टर 1एक्स3 (7233103)
एफबीटी फाइबर ऑप्टिक स्प्लिटर, फाइबर ऑप्टिक स्प्लिटर, ऑप्टिकल घटक

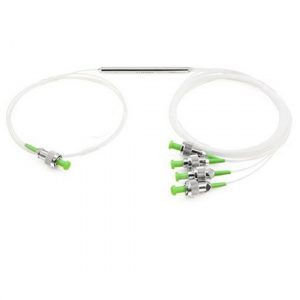

ऑप्टिकल स्प्लिटर 1×4 स्टील ट्यूब सिंगल मोड एफबीटी फाइबर ऑप्टिक स्प्लिटर एफसी/एपीसी कनेक्टर (7233104)
एफबीटी फाइबर ऑप्टिक स्प्लिटर, फाइबर ऑप्टिक स्प्लिटर, ऑप्टिकल घटक

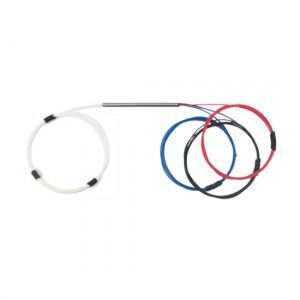

ऑप्टिकल स्प्लिटर 1×3 स्टील ट्यूब सिंगल मोड फ्यूज्ड टाइप फाइबर कपलर FBT फाइबर ऑप्टिक स्प्लिटर के साथ o...">
