| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| मॉडल संख्या: | ऑप्टिकल स्प्लिटर |
| न्यूनतम आदेश मात्रा: | 20 पीसी |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| ऑपरेटिंग वेवलेंथ (एनएम): | 1310,1490,1550 एनएम | युग्मन राशन (%): | 1-50% |
|---|---|---|---|
| बैंडविड्थ (एनएम): | ± 20 एनएम | ऑपरेटिंग तापमान (℃): | -40 ~ 70 |
| फाइबर कनेक्टर: | एससी, एफसी, एसटी, एलसी कनेक्टर्स (पीसी, यूपीसी, एपीसी) | ||
| प्रमुखता देना: | बहुपद्वति फाइबर ऑप्टिक फाड़नेवाला,बहुपद्वति फाइबर फाड़नेवाला; |
||

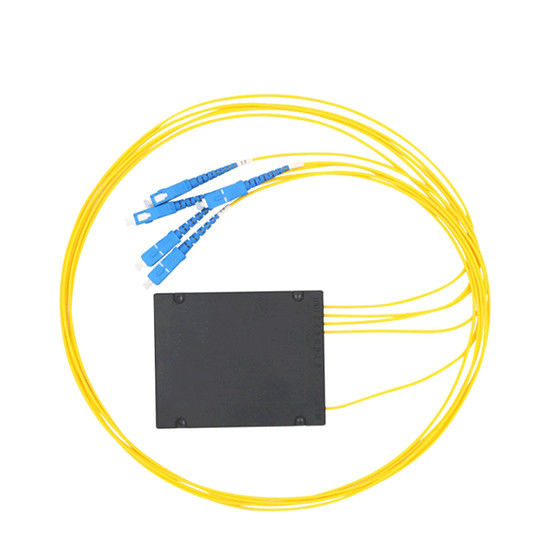

एससी एलसी एफसी एसटी / एपीसी यूपीसी कनेक्टर एफबीटी / पीएलसी ऑप्टिक स्प्लिटर के साथ 1 * 4/1 * 8/1 * 16/1 * 32 सिंगल मोड / मल्टीमोड
| इनपुट आउटपुट | ऑप्टिकल स्प्लिटर 4 इन 1 आउट | ||||||||
| फाइबर प्रकार | 9/125 SMF-28 या ग्राहक निर्दिष्ट | ||||||||
| ऑपरेटिंग वेवलेंथ (एनएम) | 1310,1490,1550 एनएम | ||||||||
| युग्मन राशन (%) | 1-50% | ||||||||
| बैंडविड्थ (एनएम) | ± 20 एनएम | ||||||||
| युग्मन अनुपात (%) | 3.3 डीबी (50/50), 4.3 / 2.5 डीबी (40/60) | ||||||||
| तापीय स्थिरता | ≤0.3 (डीबी / ℃) | ||||||||
| डायरेक्टिविटी (डीबीएम) | ≥55 डीबी (≥60 डीबी 2 × 2) | ||||||||
| पैकेज प्रकार | नंगे फाइबर | ||||||||
| 0.9/2.0/3.0 मिमी ढीली ट्यूब | |||||||||
| कनेक्टर प्रकार: एफसी / एपीसी, एफसी / पीसी, एससी / एपीसी, एससी / पीसी, सभी वैकल्पिक है | |||||||||
| ऑपरेटिंग तापमान (℃) | -40 ~ 70 | ||||||||
| भंडारण तापमान (℃) | -40 ~ 85 | ||||||||
| पैकेज आयाम (मिमी) | Φ3×54mm, 90×20×10mm, 90×20×10 | ||||||||
| फाइबर कनेक्टर | एससी, एफसी, एसटी, एलसी कनेक्टर्स (पीसी, यूपीसी, एपीसी) | ||||||||
| ब्रैंड | हेलोसिग्नल® या ओईएम | ||||||||
| डिलीवरी का समय | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। | ||||||||
| Moq | 20 पीसी | ||||||||
FBT फाइबर ऑप्टिक स्प्लिटर (जिसे फाइबर ऑप्टिकल कपलर भी कहा जाता है) एक उपकरण है जो फाइबर ऑप्टिक प्रकाश को एक निश्चित अनुपात में कई भागों में विभाजित करता है।बंटवारे के तरीकों में फाइबर स्प्लिटर्स पीएलसी फाइबर स्प्लिटर्स से अलग होते हैं।सिंगलमोड, मल्टीमोड 62.5 और मल्टीमोड 50 फाइबर के साथ एक फाइबर ऑप्टिक स्प्लिटर का उत्पादन किया जा सकता है। साथ ही आप उन्हें अनुकूलित कर सकते हैं
एलसी, एलसी / एपीसी, एससी, एससी / एपीसी, एफसी, एफसी / एपीसी, और एसटी कनेक्टर या असंबद्ध।
जब 1*2 फाइबर स्प्लिटर्स की बात आती है, तो आप अलग-अलग विभाजन अनुपात के लिए विवरण का अनुरोध कर सकते हैं, जैसे 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5, और 99/1।
अधिकांश ऑप्टिकल स्प्लिटर्स 900µm लूज ट्यूब और 250µm बेयर फाइबर में उपलब्ध हैं।विभाजन को कवर करने के लिए सुरक्षात्मक धातु आस्तीन के साथ 1×2 और 2×2 कप्लर्स मानक आते हैं।बंटवारे के घटकों की सुरक्षा के लिए एक बॉक्स के साथ उच्च आउटपुट काउंट बनाए जाते हैं।
| पैरामीटर | वाइड बैंड कपलर | दोहरी खिड़की युगल | मल्टीमोड फाइबर कपलर | ||||||
| श्रेणी | पी | ए | पी | ए | पी | ए | |||
| ऑपरेटिंग तरंग दैर्ध्य (मिमी) |
1310,1550 या सी + एल बैंड | 1310 और 1550 | 850 या 1310 या निर्दिष्ट करें | ||||||
| ऑपरेटिंग बैंडविड्थ (मिमी) | ± 40 | ± 40 | ± 40 | ||||||
| विशिष्ट अतिरिक्त नुकसान (डीबी) | <0.7 | <0.1 | <0.07 | <0.1 | <0.4 | <0.7 | |||
| सम्मिलन हानि (डीबी) | 50/50 | <3.4 | <3.6 | <3.4 | <3.6 | <3.7 | <4.0 | ||
| 40/60 | <4.4/2.6 | <47/2.8 | <4.4/2.6 | <4.7/2.8 | <4.7/2.7 | <5.0/3.0 | |||
| 30/70 | <57/1.9 | <6.0/2.0 | <5.7/1.9 | <6.0/2.0 | <6.0/2.1 | <6.3/2.4 | |||
| 20/80 | <7.6/1.25 | <8.0/1.3 | <7.6/1.25 | <8.0/1.3 | <7.8/1.4 | <1/1.7 | |||
| 10/90 | <10.65/0.65 | <10.9/0.08 | <10.65/0.65 | <10.9/0.8 | <11.2/0.9 | <11.6/1.2 | |||
| 5/95 | <13.8/0.4 | <14.1/0.5 | <13.8/0.4 | <14.1/0.5 | <14.5/0.7 | <15.0/1.0 | |||
| 3/97 | <16.15/0.3 | <16.5/0.4 | <16.15/0.3 | <16.5/0.4 | <16.15/0.3 | <16.5/0.4 | |||
| 2/98 | <18.05/0.25 | <18.45/0.35 | <18.05/0.25 | <18.45/0.3 | <18.6/0.6 | <19.4/0.9 | |||
| 1/99 | <21.15/0.2 | <21.65/0.3 | <21.15/0.2 | <21.65/0.3 | <22/0.5 | <22.8/0.8 | |||
| ध्रुवीकरण निर्भर नुकसान | <0.1 | <0.15 | <0.17 | <0.15 | |||||
| डायरेक्टिविटी (डीबी) | > 50 | >35 | |||||||
| ऑपरेटिंग तापमान (℃) | -40~+70 | ||||||||
| भंडारण तापमान (℃) | -40~+85 | ||||||||
| सूचना: उपरोक्त विनिर्देश बिना कनेक्टर वाले उपकरणों के लिए हैं।प्रति कनेक्टर अतिरिक्त 0.2dB हानि जोड़ें। | |||||||||
| ए | बी | सी | डी | इ | एफ | जी | एच | मैं | |
| तरीका | श्रेणी | वेवलेंथ | पत्तन | फाइबर प्रकार | पैकेट | फाइबर व्यास | युग्मन अनुपात | कनेक्टर प्रकार | |
| 1=WBC 2=DWC 3=MMC Z=अनुकूलित | 1=पी 2=अ |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 जेड = अनुकूलित |
1=1×2 2=2×2 |
0=एसएम 9/125 1=एमएम 50/125 2=MM 62.5/125 Z=अनुकूलित |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3 = 3.0 मिमी |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=अनुकूलित |
|
