48 कोर फाइबर ऑप्टिक वर्टिकल स्प्लिस क्लोजर ZCSC-D048-02
उत्पाद अवलोकन
ZION कम्युनिकेशन मॉडल नंबर ZCSC-D048-02 उपयोगकर्ता पहुंच बिंदुओं के लिए एक प्राथमिक उपकरण है, जिसे दो या दो से अधिक केबलों के बीच सुरक्षात्मक कनेक्शन और वितरण के लिए डिज़ाइन किया गया है। इसका मुख्य कार्य वितरण केबल और इनडोर केबल को खुली हवा के वातावरण में जोड़ना है। इसकी स्थिर संरचना, उत्कृष्ट सीलिंग प्रदर्शन और आसान स्थापना के कारण संचार प्रणालियों, केबल टीवी और ऑप्टिकल केबल नेटवर्क सिस्टम में व्यापक रूप से उपयोग किया जाता है।
तकनीकी निर्देश
| प्रतिरूप संख्या। |
ZCSC-D048-02(7231203) |
 |
| रंग |
काला |
| क्षमता |
48 कोर |
| सुरक्षा स्तर |
आईपी68 |
| सामग्री |
पीपी, पीसी, पीसी+एबीएस |
| इनलेट्स के लिए सीलिंग विधि |
हीट-सिकुड़ सील |
| इनलेट आउटलेट |
1+3 |
| इनलेट केबल दीया |
Ф8-Ф13 |
| आउटलेट केबल दीया |
Ф8-Ф18 |
| सापेक्षिक आर्द्रता |
≤95%(＋30℃) |
| वायु - दाब |
62～101kPa |
| आयाम(एमएम) |
305*Ф118 |
| प्रति वजन(किग्रा) |
1.2 |
| सकल वजन(किग्रा) |
12 |

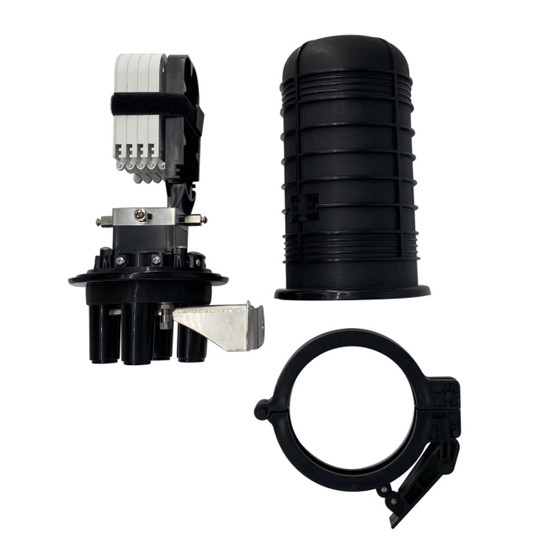

उत्पाद छवियाँ
गुणवत्ता मानक एवं परीक्षण
- YD/T 590.2-2005, YD/T 778-2011 की उपस्थिति और संरचना आवश्यकताओं को पूरा करता है
- YD/T778-2011 की परिवहन परीक्षण आवश्यकताओं को पूरा करता है
- सीबी 867-83 के प्लास्टिक भागों के लिए तकनीकी आवश्यकताओं का अनुपालन करता है
- IP68 सुरक्षा स्तर प्रमाणित
- GB3873-1993 के संचार उपकरणों के लिए पैकेजिंग आवश्यकताओं को पूरा करता है
- ज्वाला मंदक प्रदर्शन: गैर ज्वाला मंदक
घटक संरचना
इसमें बॉक्स बॉटम, बॉक्स कवर, केबल होल्डर, केबल पार्ट को मजबूत करने के लिए होल्डर, स्प्लिस ट्रे, स्प्लिस ट्रे के लिए पारदर्शी कवर, मैजिक केबल टाई, स्प्लिस ट्रे स्थापित करने के लिए प्लेट, बॉक्स बॉडी के लिए सीलिंग पार्ट, बॉक्स हूप और अन्य सहायक उपकरण शामिल हैं।
पैकेजिंग एवं भंडारण
पैकेज विवरण
भीतरी बॉक्स का आकार: 315*195*180 मिमी
बाहरी बॉक्स का आकार: 600 * 330 * 555 मिमी (9 पीसी / कार्टन)
परिवहन एवं भंडारण दिशानिर्देश
परिवहन के दौरान बारिश, धूप और संपीड़न से बचें। उत्पादों को नमी, सीधी धूप और आग से बचाकर गोदामों में संग्रहित किया जाना चाहिए। भंडारण तापमान सीमा: -25℃ से +40℃.
नोट: विशेष हिस्से जो परिवहन के दौरान आसानी से क्षतिग्रस्त हो जाते हैं, उन्हें सावधानीपूर्वक संरक्षित किया जाना चाहिए।
स्थापना के तरीके
हवाई स्थापना
1-फाइबर ऑप्टिकल स्प्लिस क्लोजर 2-हैंगर 3-स्टील तार
पोल माउंटिंग
1-फिक्स्ड प्लेट 2-माउंटिंग प्लेट 3-यू-बोल्ट 4-टेलीफोन पोल
