टीसी डिजिटल तापमान इकाई, चीन निर्माता से दिनांक केंद्र सहायक उपकरण - सिय्योन कम्युनिकेशन

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zion communication OR OEM
प्रमाणन: ISO, CE, RoHS, UL
मॉडल संख्या: डाटा सेंटर उपकरण
न्यूनतम आदेश मात्रा: 1,000 पीसी
पैकेजिंग विवरण: 1 पीसी / प्लास्टिक बैग, पीसीएस / कार्टन
प्रसव के समय: आम तौर पर 10 कार्यदिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: 30,000 पीसी / महीना
विस्तार जानकारी
नमूना: कैबिनेट फिटिंग बन्नद: सिय्योन कम्युनिकेशन

उत्पाद विवरण

अधिक विवरण कृपया देखें:

https://www.zion-communication.com/Copper-System-Equipment.html

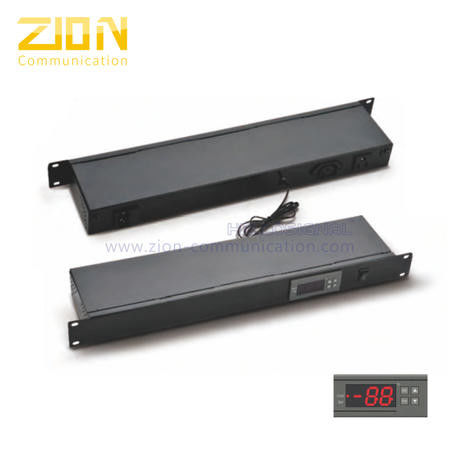

टीसी डिजिटल तापमान इकाई
तकनीकी डेटा

· 19 "स्थापना

· सरल संरचना, आसान स्थापना;

आसान केबल बिछाने और संचालन;

· परेशान प्रतिरोध, विश्वसनीय चल रहा है;

· 2-वे आउटपुट (IEC320 C13 और NEMA 5-15R)।

TC Digital Temperature Unit
मुख्य हिस्सा
प्रतिरूप संख्या। इनपुट कनेक्टर प्रकार
ZC70180101 यूके प्रकार (BS1363)
ZC70180102 जर्मन प्रकार (DIN49441)
ZC70180103 यूएस प्रकार (एनईएमए 5-15 पी)

तकनीकी मापदंड

· बिजली की आपूर्ति: 220VAC + 10%/-15%, 50/60 हर्ट्ज।

· तापमान मापने की सीमा: -50 ℃ ~ 99 ℃।

· संकल्प: 1℃।

· रेफ्रिजरेशन आउटपुट संपर्क क्षमता: 10A/277VAC।

सेंसर त्रुटि देरी समय: 1 मिनट।.

· सुरक्षित स्तर: 1P65।

· ऑपरेशन आर्द्रता: 20 ~ 85% (कोई घनीभूत नहीं)।

· बिजली की खपत: ≤3W।

· तापमान नियंत्रण सीमा: -40 ℃ ~ 50 ℃।

· शुद्धता: -50 ℃ ~ 70 ℃, ± 1 ℃, ± 1 ℃ दूसरों पर एकल चरण कंप्रेसर drive 1/2 एचपी ड्राइव कर सकते हैं।

· सेंसर: एनटीसी।

· ऑपरेशन तापमान: -30 ℃ ~ 75 ℃।


डेटालिस:

कुंजी संचालन

· पैरामीटर सेट मान की जाँच करें:

दबाएं और फिर सेट ऊपरी सीमा को प्रदर्शित करने के लिए ढीला करें;प्रदर्शित करने के लिए दबाएं और फिर ढीला करें।





पैरामीटर सेट मान संशोधित करें

· अंतिम स्थिति को संशोधित करने वाले पैरामीटर में प्रवेश करने के लिए 3s से अधिक के लिए प्रेस सेट, अंतिम समायोजित प्रदर्शित करें

पैरामीटर संशोधित सूचक प्रकाश के साथ विद्युतीकरण के बाद मेनू।

मेनू आइटम को आगे या पीछे जाने के लिए ▲ or▼ दबाएं;प्रेस सेट वर्तमान प्रदर्शित करने के लिए।





पैरामीटर सेट मान

प्रेस सेट और या एक साथ वर्तमान पैरामीटर सेट मान को समायोजित कर सकते हैं; प्रेस सेट और

एक साथ 1s से अधिक वर्तमान पैरामीटर सेट मान को तेज़ी से बढ़ाएंगे;प्रेस सेट और

एक साथ 1s से अधिक वर्तमान पैरामीटर सेट मान को तेजी से घटाएगा;

· 30 के दशक में पहला या कोई कुंजी ऑपरेशन दबाएं संशोधित पैरामीटर को सहेजेगा और सामान्य पर वापस आ जाएगा

तापमान प्रदर्शन की स्थिति।



पैरामीटर सेटिंग पुनर्स्थापित करें

· नियंत्रक को विद्युतीकृत करते समय, पहले जांचें check

पैरामीटर सेटिंग, यदि पैरामीटर सेटिंग है

गलत, एलईडी डिस्प्ले E1 बजर ध्वनि के साथ, at

इस बार प्रेस सेट डिफ़ॉल्ट को पुनर्स्थापित करेगा

पैमाना सेटिंग।

· पैरामीटर को रीसेट करने की सलाह दें।



सामने का हिस्सा



2



कुंजी-प्रेस समारोह
बटन दबाओ सामान्य स्थिति पैरामीटर संशोधन मोड
सेट कंप्रेसर सुरक्षा समय की जाँच करें वर्तमान मेनू सेट मान प्रदर्शित करें
सेट करें...3 सेकंड पैरामीटर संशोधन में दर्ज करें
पहला मूल्य से अधिक तापमान की जाँच करें पैरामीटर संशोधन से बाहर निकलें
तापमान ऊपरी सीमा जाँच मेनू आइटम पीछे की ओर जाते हैं
तापमान कम सीमा जाँच मेनू आइटम आगे बढ़ते हैं
सेट+   पैरामीटर मान डिग्री से बढ़ते हैं
सेट+   पैरामीटर मान डिग्री से कम हो जाते हैं






नियंत्रण आउटपुट



· कंप्रेसर: जब भंडारण अस्थायी। सेट अस्थायी से अधिक है। ऊपरी सीमा, कंप्रेसर शुरू होता है,

निर्धारित तापमान से कमनिचली सीमा, कंप्रेसर बंद हो जाता है, जब सेंसर गलती करता है, कंप्रेसर काम करता है

-15 मिनट की छुट्टी -30 मिनट के अनुपात में।विद्युतीकृत या कंप्रेसर बंद होने के बाद।

कंप्रेसर सुरक्षा समय समाप्त होने के बाद कंप्रेसर पुनरारंभ-अप की अनुमति है।





· अलार्म: जबकि अस्थायी से अधिक मान 0 नहीं है। एलईडी पलक झपकते वर्तमान तापमान प्रदर्शित करता है

जब भंडारण तापमान निर्धारित तापमान से अधिक हो तो ऊपरी सीमा + तापमान से अधिक हो

मान या कम सेट से कम सीमा से अधिक अस्थायी।मूल्य।जब से रम रहे हों

विद्युतीकरण के बाद अस्थायी सीमा से अधिक अलार्म विलंब।अस्थायी सीमा से अधिक अलार्म शुरू होता है

बजर ध्वनि के साथ, और तापमान सामान्य तापमान पर लौटने पर अलार्म रद्द हो जाता है

मेमोराइज़र त्रुटि होने पर एलईडी ब्लिंकली बजर ध्वनि के साथ E1 प्रदर्शित करें;E2 के साथ प्रदर्शित करें

सेंसर त्रुटि होने पर बजर ध्वनि, अस्थायी होने पर एचएच प्रदर्शित करें।99°C से अधिक और कम

120'C से अधिकअलार्म ध्वनि रद्द करने के लिए कोई भी कुंजी दबाएं, लेकिन अलार्म स्थिति बनी रहती है।




लिंडिकेटर लाइट विवरण   तार आरेख
सूचक
रोशनी
स्टॉस समारोह TC Digital Temperature Unit-Wire diagram
ठंडा हमेशा बने रहें कंप्रेसर कटपुट
ठंडा चमक कंप्रेसर कटपुट देरी
सेट हमेशा बने रहें पैरामीटर संशोधन स्थिति



कुंजी-प्रेस समारोह
मद समारोह फ़ेटिंग रेंज इकाई चूक
एफ1 ऊपरी सीमा F2~+5 डिग्री सेल्सियस -10
F2 निचली सीमा -40 ~ एफ 1 डिग्री सेल्सियस -20
F3 तापमान अंशांकन -5~5 डिग्री सेल्सियस 0
F4 कंप्रेसर सुरक्षा समय 0~9 मिनट 3
F5 तापमान से अधिक मूल्य 0~50, आलम को रद्द करने के लिए मान को 0 के रूप में सेट करें डिग्री सेल्सियस 15
F6 अधिक तापमान अलार्म देरी समय F2~+5 डिग्री सेल्सियस 20






सुरक्षा नियम



· खतरा: सेंसर डाउन-लीड, पावर वायर और आउटपुट रिले इंटरफ़ेस को कड़ाई से अलग करें

एक दूसरे से, गलत कनेक्शन या रिले को ओवरलोड करने पर रोक लगाएं।सभी कनेक्शन

बिजली कट-ऑफ के तहत संशोधित किया जाना चाहिए।



· चेतावनी: मशीन को पानी में या ओवर नम के वातावरण में उपयोग करने के लिए प्रतिबंधित करें,

उच्च तापमान, स्ट्रिंग विद्युत चुंबकत्व हस्तक्षेप ir स्ट्रिंग जंग।



· सावधान: बिजली की आपूर्ति मशीन पर लेबल वाले के अनुरूप होनी चाहिए, और सुनिश्चित करें

बिजली वोल्टेज की स्थिरता।सेंसर डाउन-लीड और पावर को . के लिए रखा जाना चाहिए

संभावित हस्तक्षेप से बचने के लिए उचित दूरी।





त्रुटि कोड
कोड कारण स्थिति
ई 1 यादगार त्रुटि अलार्म, मशीन की खुराक काम नहीं करती
E2 सेंसर त्रुटि अलार्म.कॉम्रेसर शुरू होता है/
आनुपातिक रूप से रुकें

एचएच तापमान से अधिक,
प्रदर्शन सीमा
