| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | CE, RoHS, VDE, UL |
| मॉडल संख्या: | लचीला नियंत्रण केबल |
| न्यूनतम आदेश मात्रा: | 10 के.एम. |
| पैकेजिंग विवरण: | 100M / रील, 300M / लकड़ी के स्पूल |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, एल / सी |
| आपूर्ति की क्षमता: | 1000KM / महीना |
| कंडक्टर: | सूक्ष्म रूप से फंसे नंगे तांबे | इन्सुलेशन: | हलोजन मुक्त |
|---|---|---|---|
| परिरक्षण: | <i>Halogen-free inner jacket;</i> <b>हलोजन मुक्त आंतरिक जैकेट;</b> <i>tinned copper braid (85% cover | जैकेट: | हलोजन मुक्त |
| रंग: | धूसर | ||
| हाई लाइट: | पावर कंट्रोल केबल,पावर केबल और कंट्रोल केबल |
||
110 एच / 110 सीएच मल्टी कंडक्टर पावर एंड कंट्रोल केबल्स हैलोजन फ्री ग्रे जैकेट
https://www.zion-communication.com/Power-and-Control-Cables-products-catalog.html
| हेलिकॉजिकल क्लास 110 H110 CH | ||||||||
|
||||||||
| ▉ आवेदन | ||||||||
| HELLOSIGNAL® 110 H/110 CH is a low smoke, zero halogen (LSZH), multi-conductor control and power cable with improved oil resistance and flame protection. HELLOSIGNAL® 110 H / 110 CH बेहतर तेल प्रतिरोध और लौ संरक्षण के साथ एक कम धुआं, शून्य हलोजन (LSZH), बहु-चालक नियंत्रण और पावर केबल है। It is for use in all electrical equipment in dry or damp conditions. यह सूखे या नम स्थितियों में सभी बिजली के उपकरणों में उपयोग के लिए है। It is UV and weather resistant and comes in shielded and unshielded versions. यह यूवी और मौसम प्रतिरोधी है और परिरक्षित और अपरिवर्तित संस्करणों में आता है। | ||||||||
| ▉ अनुशंसित अनुप्रयोग | ||||||||
| Public buildings; सार्वजनिक भवन; airports; हवाई अड्डों; railway stations; रेलवे स्टेशन; amusement rides; मनोरंजन की सवारी; areas where human safety is a concern ऐसे क्षेत्र जहां मानव सुरक्षा एक चिंता का विषय है | ||||||||

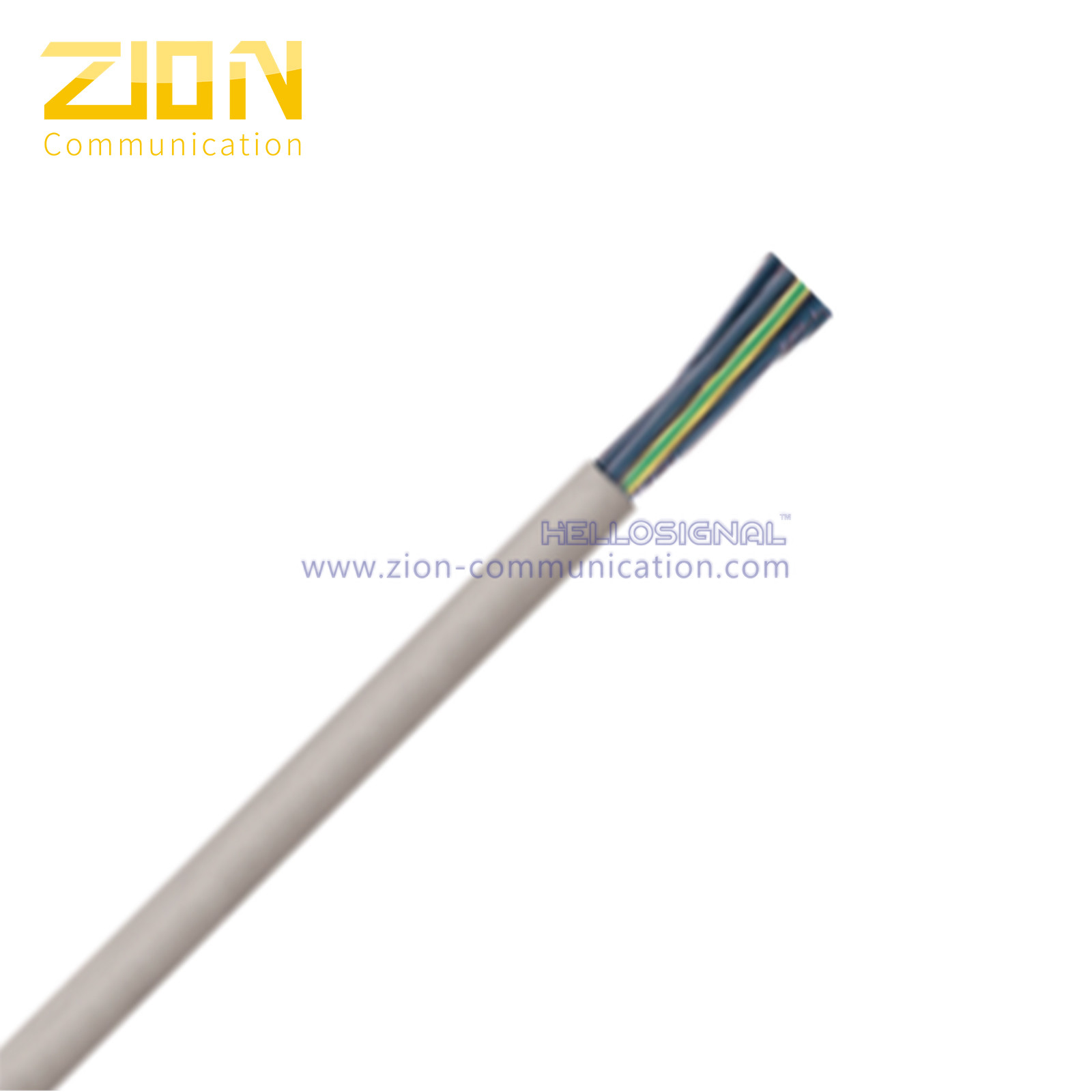

| ▉ रक्षाहीन निर्माण | ||||||||
| कंडक्टर: नंगे तांबे को फँसाया | ||||||||
| इन्सुलेशन: हलोजन मुक्त | ||||||||
| Jacket: Halogen-free; जैकेट: हलोजन मुक्त; gray धूसर | ||||||||

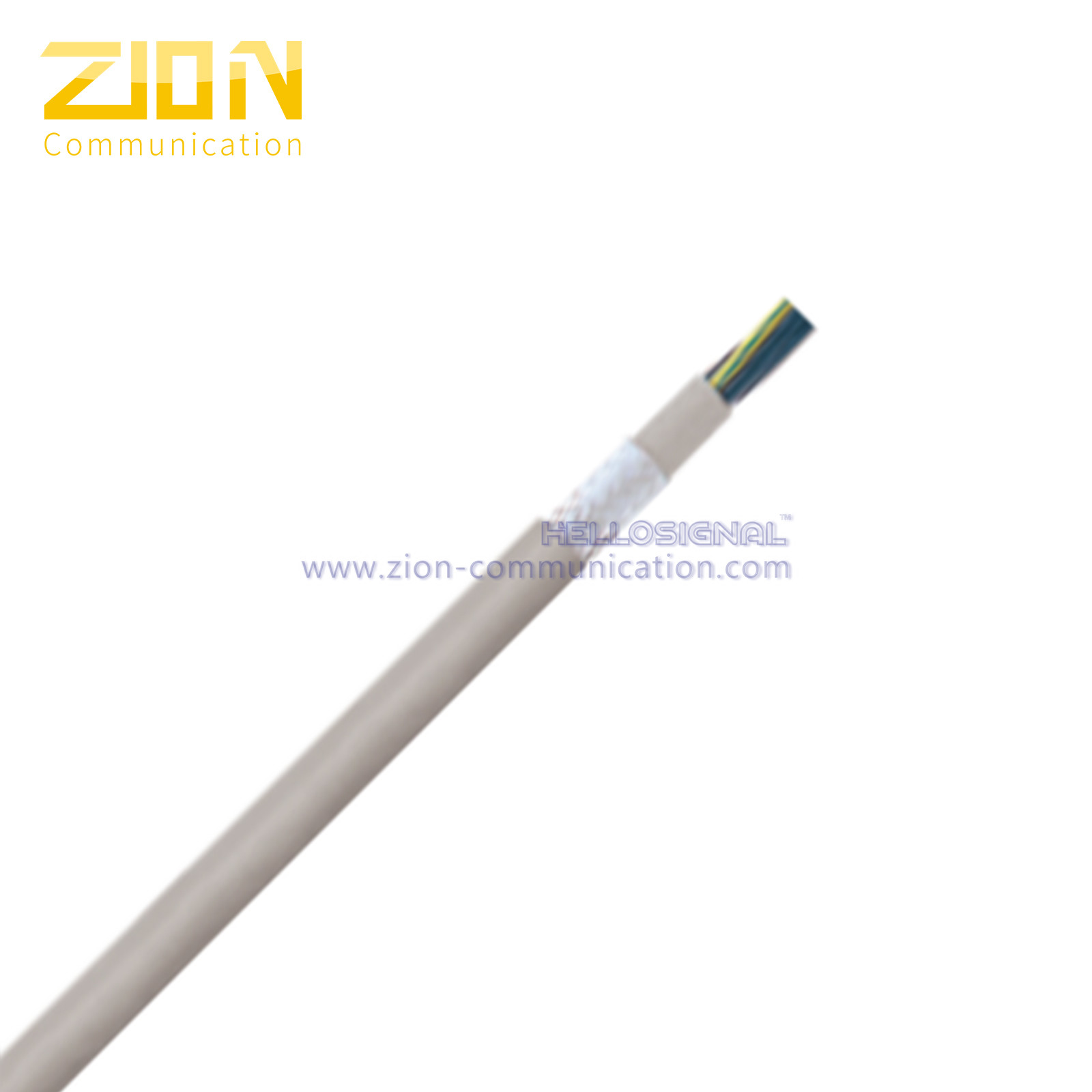

| ▉ शील्ड निर्माण | ||||||||
| कंडक्टर: नंगे तांबे को फँसाया | ||||||||
| इन्सुलेशन: हलोजन मुक्त | ||||||||
| Shielding: Halogen-free inner jacket; परिरक्षण: हलोजन मुक्त आंतरिक जैकेट; tinned copper braid (85% coverage) टिन वाले तांबे की चोटी (85% कवरेज) | ||||||||
| Jacket: Halogen-free; जैकेट: हलोजन मुक्त; gray धूसर | ||||||||
| ▉ आवेदन का लाभ | ||||||||
| • कम धुआं, शून्य हलोजन (LSZH) • ज्वाला मंदक • अत्यधिक लचीला और तेल प्रतिरोधी • यूवी प्रतिरोधी जैकेट |
||||||||
| ▉ तकनीकी डेटा | ||||||||
| न्यूनतम बेंड रेडियस | unshielded: 4 x केबल व्यास | |||||||
| परिरक्षित: 6 x केबल व्यास | ||||||||
| तापमान सीमा | लचीले उपयोग के लिए: 30 ° C से 70 ° C (UL: + 75 ° C) | |||||||
| स्थिर उपयोग के लिए: 40 ° C से + 80 ° C (UL: + 75 ° C) |
||||||||
| नाममात्र वोल्टेज | उल: 600 वी | |||||||
| U0 / U: 300/500 वी | ||||||||
| परीक्षण वोल्टेज | 4000V | |||||||
| कंडक्टर स्ट्रैंडिंग | कक्षा 5 का महीन तार | |||||||
| ▉ तकनीकी डेटा | ||||||||
| रंग संकेत | सफेद संख्या के साथ काला, | |||||||
| साथ ही हरी / पीली जमीन | ||||||||
| स्वीकृति | UL: AWM 21089 | |||||||
| AWM 75 ° C, 600V | ||||||||
| विशेषताएँ: आयल रेस आई / II पास करता है | ||||||||
| एनएफपीए 79 | ||||||||
| सूर्य का प्रकाश प्रतिरोधी | ||||||||
| अतिरिक्त: VDE विनिर्देशों के आधार पर | ||||||||
| CE और RoHS | ||||||||
| LS acc. एलएस एसीसी। to IEC 61034-2 से IEC 61034-2 है | ||||||||
| HF acc. एचएफ एसीसी। to IEC 60754-1 आईईसी 60754-1 के लिए | ||||||||
| Corrosiveness acc. संक्षारण आरोप। to IEC 60754-2 आईईसी 60754-2 के लिए | ||||||||
| ▉ 110 एच उत्पाद सूची | ||||||||
| मद संख्या। | की संख्या कंडक्टर |
नाममात्र बाहरी (में) | कॉपर.वेट (एलबीएस / एमएफटी) | लगभग। वजन (एलबीएस / mft) | ||||
| 20 AWG (0.50 mm²) | ||||||||
| 7143000 | 3 | 0.213 | 10 | 33 | ||||
| 7143001 | 4 | 0.228 | 13 | 39 | ||||
| 7143002 | 5 | 0.248 | 16 | 46 | ||||
| 7143003 | 7 | 0.272 | 23 | 58 | ||||
| 7143004 | 12 | 0.358 | 39 | 95 | ||||
| 18 एडब्ल्यूजी (1.00 मिमी²) | ||||||||
| 7143005 | 3 | 0.240 | 19 | 48 | ||||
| 7143006 | 4 | 0.260 | 26 | 58 | ||||
| 7143007 | 5 | 0.287 | 32 | 70 | ||||
| 7143008 | 7 | 0.319 | 45 | 93 | ||||
| 7143009 | 12 | 0.421 | 77 | 151 | ||||
| 7143010 | 18 | 0.508 | 116 | 220 | ||||
| 7143011 | 25 | 0.591 | 161 | 299 | ||||
| 16 AWG (1.50 mm²) | ||||||||
| 7143015 | 3 | 0.268 | 29 | 63 | ||||
| 7143016 | 4 | 0.291 | 39 | 77 | ||||
| 7143017 | 5 | 0.327 | 48 | 95 | ||||
| 7143018 | 7 | 0.354 | 68 | 124 | ||||
| 7143019 | 12 | 0.480 | 116 | 207 | ||||
| 7143020 | 18 | 0.575 | 174 | 302 | ||||
| 7143021 | 25 | 0.677 | 242 | 415 | ||||
| ▉ 110 एच उत्पाद सूची | ||||||||
| मद संख्या। | की संख्या कंडक्टर |
नाममात्र बाहरी (में) | कॉपर.वेट (एलबीएस / एमएफटी) | लगभग। वजन (एलबीएस / mft) | ||||
| 14 एडब्ल्यूजी (2.50 मिमी²) | ||||||||
| 7143025 | 3 | 0.327 | 48 | 98 | ||||
| 7143026 | 4 | 0.354 | 65 | 121 | ||||
| 7143027 | 5 | 0.398 | 81 | 149 | ||||
| 7143028 | 7 | 0.441 | 113 | 198 | ||||
| 7143029 | 12 | 0.594 | 194 | 330 | ||||
| 12 AWG (4.00 mm²) | ||||||||
| 7143030 | 4 | 0.425 | 103 | 180 | ||||
| 7143031 | 5 | 0.476 | 129 | 220 | ||||
| 7143032 | 7 | 0.528 | 181 | 294 | ||||
| ▉ 110 सीएच उत्पाद सूची | ||||||||
| मद संख्या। | की संख्या कंडक्टर |
नाममात्र बाहरी (में) | कॉपर.वेट (एलबीएस / एमएफटी) | लगभग। वजन (एलबीएस / mft) | ||||
| 10 एडब्ल्यूजी (6 मिमी²) | ||||||||
| 7143035 | 4 | 0.512 | 155 | 263 | ||||
| 7143036 | 5 | 0.571 | 194 | 321 | ||||
| 7143037 | 7 | 0.630 | 271 | 429 | ||||
| 8 एडब्ल्यूजी (10 मिमी²) | ||||||||
| 7143040 | 4 | 0.638 | 258 | 427 | ||||
| 6 एडब्ल्यूजी (16 मिमी²) | ||||||||
| 7143041 | 4 | 0.740 | 413 | 625 | ||||
| 4 एडब्ल्यूजी (25 मिमी²) | ||||||||
| 7143042 | 4 | 0.925 | 645 | 969 | ||||
| 2 एडब्ल्यूजी (35 मिमी²) | ||||||||
| 7143043 | 4 | 1.050 | 912 | 1288 | ||||
| ▉ 110 सीएच उत्पाद सूची | ||||||||
| मद संख्या। | की संख्या कंडक्टर |
नाममात्र बाहरी (में) | कॉपर.वेट (एलबीएस / एमएफटी) | लगभग। वजन (एलबीएस / mft) | ||||
| 20 AWG (0.50 mm²) | ||||||||
| 7143050 | 3 | 0.291 | 24 | 64 | ||||
| 7143051 | 4 | 0.315 | 28 | 75 | ||||
| 7143052 | 5 | 0.339 | 32 | 85 | ||||
| 7143053 | 7 | 0.358 | 40 | 99 | ||||
| 7143054 | 12 | 0.453 | 31 | 152 | ||||
| ▉ 110 सीएच उत्पाद सूची | ||||||||
| मद संख्या। | की संख्या कंडक्टर |
नाममात्र बाहरी (में) | कॉपर.वेट (एलबीएस / एमएफटी) | लगभग। वजन (एलबीएस / mft) | ||||
| 18 एडब्ल्यूजी (1.00 मिमी²) | ||||||||
| 7143055 | 3 | 0.331 | 35 | 85 | ||||
| 7143056 | 4 | 0.350 | 49 | 106 | ||||
| 7143057 | 5 | 0.382 | 56 | 115 | ||||
| 7143058 | 7 | 0.406 | 65 | 141 | ||||
| 7143059 | 12 | 0.535 | 113 | 233 | ||||
| 7143060 | 18 | 0.618 | 158 | 319 | ||||
| 7143061 | 25 | 0.701 | 210 | 411 | ||||
| 16 AWG (1.50 mm²) | ||||||||
| 7143065 | 3 | 0.354 | 46 | 104 | ||||
| 7143066 | 4 | 0.386 | 58 | 125 | ||||
| 7143067 | 5 | 0.413 | 69 | 144 | ||||
| 7143068 | 7 | 0.449 | 90 | 181 | ||||
| 7143069 | 12 | 0.591 | 156 | 299 | ||||
| 7143070 | 18 | 0.685 | 220 | 410 | ||||
| 7143071 | 25 | 0.803 | 331 | 566 | ||||
| 14 एडब्ल्यूजी (2.50 मिमी²) | ||||||||
| 7143075 | 3 | 0.413 | 69 | 148 | ||||
| 7143076 | 4 | 0.449 | 87 | 178 | ||||
| 7143077 | 5 | 0.500 | 106 | 216 | ||||
| 7143078 | 7 | 0.551 | 150 | 284 | ||||
| 7143079 | 12 | 0.705 | 242 | 443 | ||||
| 12 AWG (4 मिमी AW) | ||||||||
| 7143080 | 4 | 0.535 | 140 | 262 | ||||
| 7143081 | 5 | 0.587 | 169 | 311 | ||||
| 7143082 | 7 | 0.638 | 224 | 395 | ||||
| 10 एडब्ल्यूजी (6 मिमी²) | ||||||||
| 7143085 | 4 | 0.622 | 198 | 347 | ||||
| 7143086 | 5 | 0.681 | 239 | 414 | ||||
| 7143087 | 7 | 0.740 | 322 | 532 | ||||
| 8 एडब्ल्यूजी (10 मिमी²) | ||||||||
| 7143088 | 4 | 0.752 | 310 | 530 | ||||
| 6 एडब्ल्यूजी (16 मिमी²) | ||||||||
| 7143089 | 4 | 0.878 | 489 | 775 | ||||
| 4 एडब्ल्यूजी (25 मिमी²) | ||||||||
| 7143090 | 4 | 1.063 | 755 | 1214 | ||||
| 2 एडब्ल्यूजी (35 मिमी²) | ||||||||
| 7143091 | 4 | 1.197 | 1028 | 1560 | ||||
| ▉ आदेश सूचना | ||||||||
| अंकन | HELLOSIGNAL CLASSIC 110 H110 CH XXXFT / एम | |||||||
| पैकेज | 100M / रील, 300M / लकड़ी के स्पूल | |||||||
| डिलीवरी का समय | आम तौर पर 25 दिनों के बाद जमा प्राप्त किया। | |||||||
