| उत्पत्ति के प्लेस: | हांग्जो, चीन |
|---|---|
| ब्रांड नाम: | hellosignal |
| प्रमाणन: | UL, ETL, CE,CPR, RoHS |
| मॉडल संख्या: | SF / UTP दोहरी CAT6 |
| पैकेजिंग विवरण: | पुल बॉक्स, लकड़ी के स्पूल, गत्ते का डिब्बा, फूस |
| प्रसव के समय: | आम तौर पर 25 कार्य दिवसों है |
| भुगतान शर्तें: | टी / टी, एल / सी, डी / पी |
| आपूर्ति की क्षमता: | 30KM महीने |
| कंडक्टर की संख्या: | 4 | प्रकार: | CAT5 / CAT5e / CAT6 / CAT7 |
|---|---|---|---|
| जैकेट: | LSZH | रंग: | ब्लू / लाल / काले / धूसर |
| कंडक्टर: | नंगे कॉपर | आवेदन: | दूरसंचार, नेटवर्किंग, दूरसंचार / CATV, ब्रॉडबैंड कनेक्शन, दूरसंचार / सीसीटीवी / कंप्यूटर |
| प्रमुखता देना: | सीसीटीवी कैमरा केबल,आउटडोर कैमरा केबल |
||

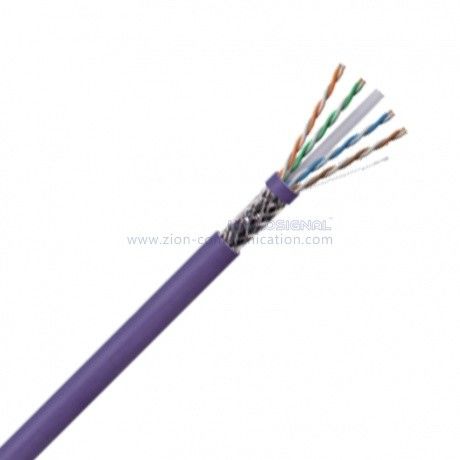

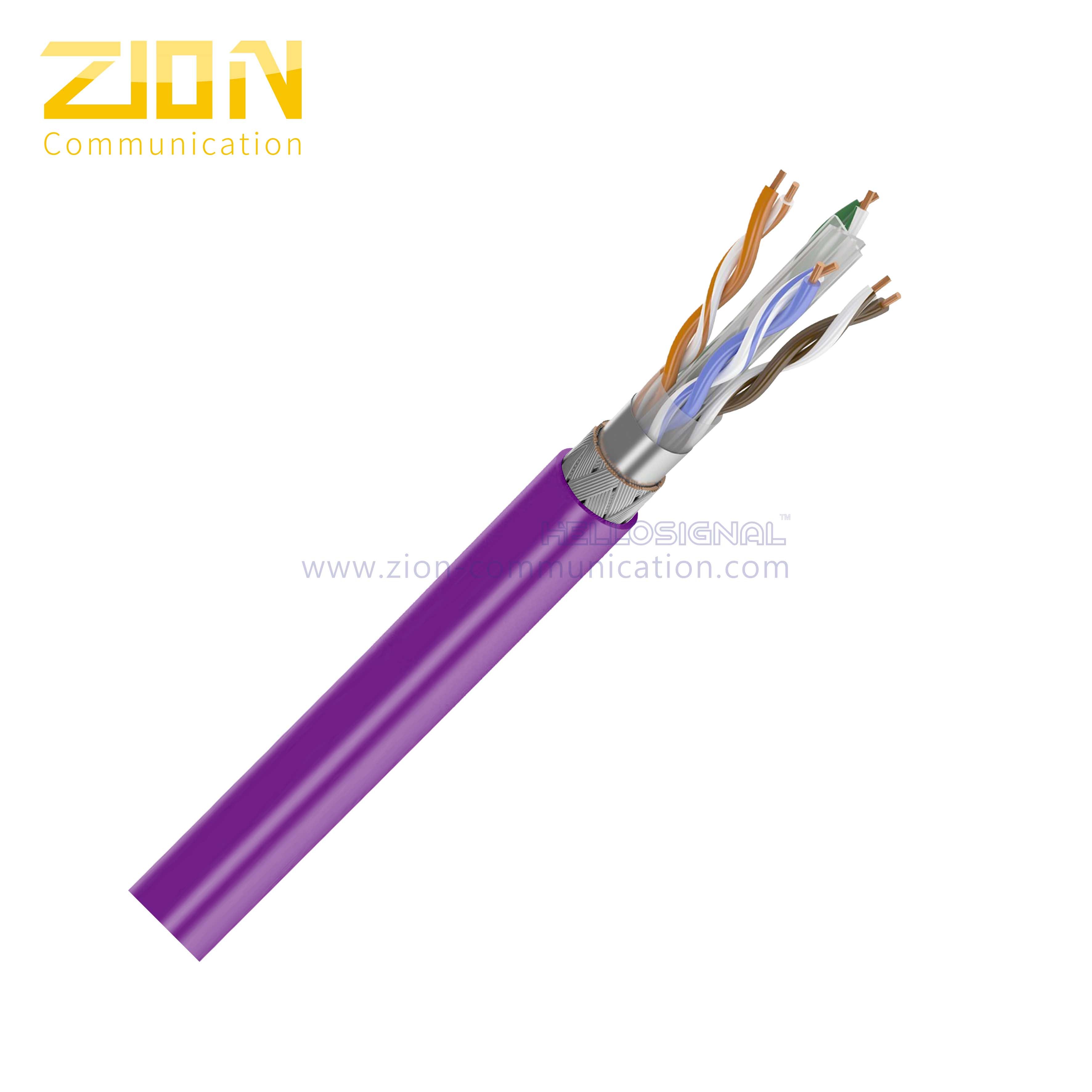

| SF / UTP CAT6 मुड़ जोड़ी स्थापना केबल | ||||||||
| लैन केबल | ||||||||
| NO. नहीं। 7112226 7112226 | ||||||||
| निर्माण | ||||||||
| कंडक्टर: | 23 AWG ठोस नंगे तांबा | |||||||
| जोड़े: | 4 जोड़े | |||||||
| इन्सुलेशन: | 1.02 मिमी एचडीपीई | |||||||
| इन्सुलेशन रंग: | ब्लू-सफ़ेद / नीला, नारंगी सफेद / ऑरेंज | |||||||
| ग्रीन-सफ़ेद / हरा, भूरा-सफेद / ब्राउन | ||||||||
| भराव: | क्रॉस फिलर | |||||||
| ढाल 1: | पीईटी | |||||||
| निकाशी मार्ग: | 0.40 ± 0.005 मिमी टीसी | |||||||
| ढाल 2: | अल / पीईटी पन्नी, पन्नी बाहर चेहरा | |||||||
| शील्ड 3: | टिन वाला कॉपर ब्रैड | |||||||
| रिप कॉर्ड: | कपास | |||||||
| जैकेट बाहर: | 8.1 LS 0.2 मिमी LSZH | |||||||
| विद्युत विशेषतायें | ||||||||
| मुक़ाबला | 1 - 250MHz 100 Oh 15 ओम | |||||||
| इन्सुलेशन प्रतिरोध | >5000MΩ * के.एम. | |||||||
| ढांकता हुआ ताकत | डीसी 2500 वी 2 एस | |||||||
| अधि प्रतिरोध २०℃ |
8.4 ओम / 100 मी | |||||||
| Res. रेस। unbalance (%) असंतुलन (%) | Max. मैक्स। 2.5 2.5 | |||||||
| जमीन से जोड़ी कैपेसिटेंस असंतुलन |
330 पीएफ / 100 मी | |||||||
| ट्रांसफर इंपेंडेंस | अधिकतम 10 mOhms / m @ 100Mhz | |||||||
| स्थापना अस्थायी। | -30 - 50℃ | |||||||
| ऑपरेशन टेम्प। | -20 - 75℃ | |||||||
| अनुप्रस्थ काट | ||||||||
|
||||||||
| आवेदन | ||||||||
| • ANSI / TIA-568-C.2 और ISO 11801 2 संस्करण कक्षा E श्रेणी 6 चैनल मानकों से अधिक है। | ||||||||
| • ANSI / TIA-568-C.2 और IEC 61156 · 5 श्रेणी 6 घटक मानकों की आवश्यकताएं। | ||||||||
| • PoE अनुप्रयोगों के लिए IEEE 802.3af और IEEE 802.3at की आवश्यकताएं पूरी करता है। | ||||||||
| • पन्नी ढाल उच्च आवृत्ति स्तरों पर केबल के प्रदर्शन को सुनिश्चित करने के लिए ईएमआई हस्तक्षेप को कम करती है। | ||||||||
| • अवरोही लंबाई वाले केबल अंकन शेष केबल की आसान पहचान को सक्षम करते हैं जो स्थापना के समय और केबल स्क्रैप को कम करता है। |
||||||||
| • रंग उपलब्धता: अतिरिक्त केबल रंग उपलब्ध। | ||||||||
| प्रदर्शन गुण | ||||||||
| आवृत्ति | आरएल (न्यूनतम) | सम्मिलन हानि (अधिकतम) | प्रसार विलंब (अधिकतम) | विलंब तिरछा (अधिकतम) | अगला (न्यूनतम) | PSNEXT (न्यूनतम) | ELNEXT (न्यूनतम) | PSELNEXT (मिन।) |
| मेगाहर्ट्ज | डीबी | डीबी / 100 मीटर | एनएस / 100 मीटर | एनएस / 100 मीटर | डीबी | डीबी | डीबी / 100 मीटर | डीबी / 100 मीटर |
| 1 | 20.0 | 2.2 | 590.0 | 62.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 4.1 | 572.0 | 62.0 | 65.2 | 63.2 | 55.7 | 52.7 |
| 10 | 25.0 | 6.5 | 565.0 | 62.0 | 59.3 | 57.3 | 47.8 | 44.8 |
| 16 | 25.0 | 8.2 | 563.0 | 62.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 9.3 | 562.0 | 62.0 | 54.7 | 52.7 | 41.7 | 38.7 |
| 31.25 | 23.6 | 11.5 | 560.0 | 62.0 | 51.8 | 49.8 | 37.9 | 34.9 |
| 62.5 | 21.5 | 16.2 | 558.0 | 62.0 | 47.3 | 45.3 | 31.8 | 28.8 |
| 100 | 20.1 | 20.4 | 557.0 | 62.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.2 | 556.0 | 62.0 | 39.7 | 37.7 | 21.7 | 18.7 |
| 250 | 17.3 | 33.8 | 555.0 | 62.0 | 38.3 | 36.3 | 19.8 | 16.8 |
| नोट: उपरोक्त संचरण प्रदर्शन टॉर 100 एम, 20 the 2℃ परीक्षण की गई शर्तों के तहत। | ||||||||
| आदेश सूचना | ||||||||
| अंकन | हेलोसोनल NO.7112226 SF / UTP CAT6 4PR 23AWG LSZH XXX (या ग्राहक के अनुरोध के अनुसार) |
|||||||
| इनर पैकेज | 305 मी। / स्पूल, 305 मी / रील (या प्रति ग्राहक का अनुरोध) | |||||||
| बाहरी पैकेज | रंग बॉक्स, फूस (या प्रति ग्राहक के अनुरोध) | |||||||
| डिलीवरी का समय | आम तौर पर 25 दिनों के बाद जमा प्राप्त किया। | |||||||
| ब्रांड | HELLOSIGNAL® या OEM | |||||||
