| उत्पत्ति के प्लेस: | हांग्जो, चीन |
|---|---|
| ब्रांड नाम: | hellosignal |
| प्रमाणन: | UL, ETL, CE,CPR, RoHS |
| मॉडल संख्या: | यू / एफटीपी कैट 6 ए |
| पैकेजिंग विवरण: | पुल बॉक्स, लकड़ी के स्पूल, गत्ते का डिब्बा, फूस |
| प्रसव के समय: | आम तौर पर 25 कार्य दिवसों है |
| भुगतान शर्तें: | टी / टी, एल / सी, डी / पी |
| आपूर्ति की क्षमता: | 30KM महीने |
| कंडक्टर की संख्या: | 4 | प्रकार: | CAT5 / CAT5e / CAT6 / CAT7 |
|---|---|---|---|
| जैकेट: | पीवीसी | रंग: | ब्लू / लाल / काले / धूसर |
| कंडक्टर: | नंगे कॉपर | आवेदन: | दूरसंचार, नेटवर्किंग, दूरसंचार / CATV, ब्रॉडबैंड कनेक्शन, दूरसंचार / सीसीटीवी / कंप्यूटर |
| प्रमुखता देना: | सीसीटीवी कैमरा केबल,आउटडोर कैमरा केबल |
||

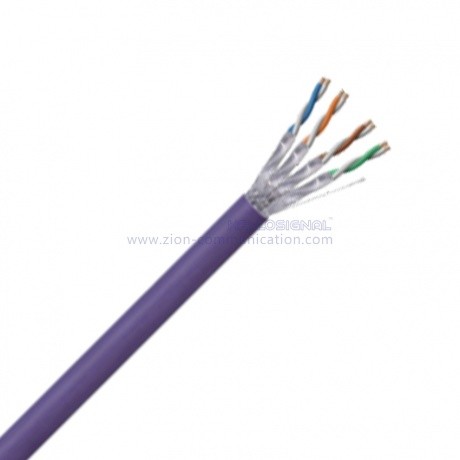

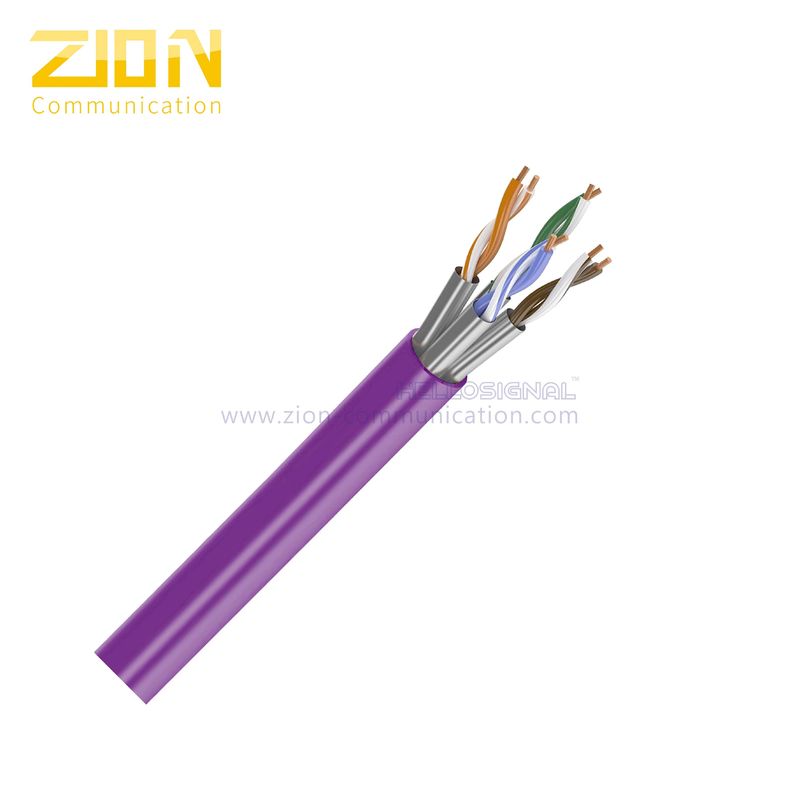

| U / FTP CAT 6A मुड़ जोड़ी स्थापना केबल | ||||||||
| लैन केबल | ||||||||
| NO. नहीं। 7112326 7112326 | ||||||||
| निर्माण | ||||||||
| कंडक्टर: | 23 AWG ठोस नंगे तांबा | |||||||
| जोड़े: | 4 जोड़े | |||||||
| इन्सुलेशन: | 1.35 मिमी त्वचा-फोम-त्वचा | |||||||
| इन्सुलेशन रंग: | ब्लू-सफ़ेद / नीला, नारंगी सफेद / ऑरेंज | |||||||
| ग्रीन-सफ़ेद / हरा, भूरा-सफेद / ब्राउन | ||||||||
| कुल मिलाकर शील्ड | व्यक्तिगत जोड़ी ढाल, अल / पीईटी पन्नी, पन्नी बाहर चेहरा | |||||||
| निकाशी मार्ग | 0.40 ± 0.005 मिमी टीसी | |||||||
| रिप कॉर्ड: | कपास | |||||||
| जैकेट बाहर: | 8.0 LS 0.2 मिमी LSZH | |||||||
| विद्युत विशेषतायें | ||||||||
| मुक़ाबला | 4 - 100MHz 100 Oh 15 ओम | |||||||
| 100 - 200MHz 100 Oh 22 ओम | ||||||||
| 200 - 500MHz 100 Oh 32 ओम | ||||||||
| अधि प्रतिरोध 20 ℃ |
8.7 ओम / 100 मी | |||||||
| Res. रेस। unbalance (%) असंतुलन (%) | Max. मैक्स। 2.5 2.5 | |||||||
| जमीन से जोड़ी कैपेसिटेंस असंतुलन |
330 पीएफ / 100 मी | |||||||
| ट्रांसफर इंपेंडेंस | अधिकतम 10 mOhms / m @ 100Mhz | |||||||
| स्थापना अस्थायी। | -30 - 50 ℃ | |||||||
| ऑपरेशन टेम्प। | -20 - 75 ℃ | |||||||

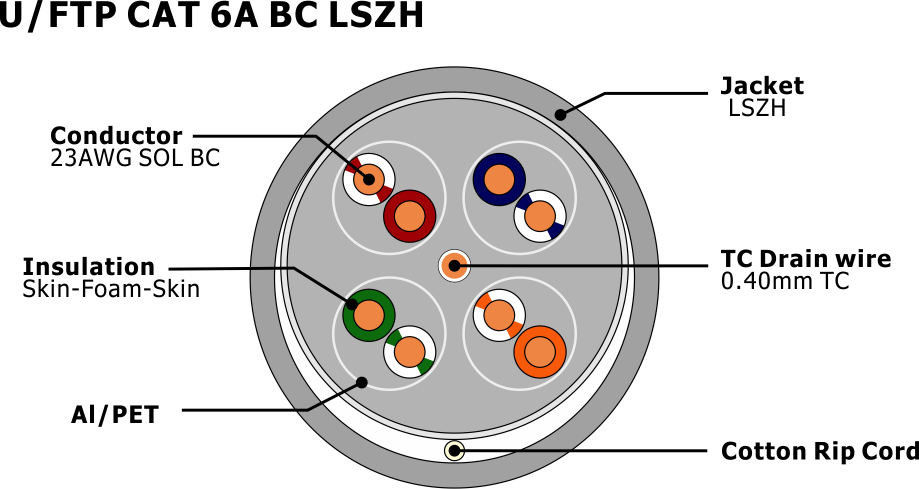

| अनुप्रस्थ काट | ||||||||
 |
||||||||
| आवेदन | ||||||||
| • संरचित परिसर केबल बिछाने के लिए उपयुक्त है। | ||||||||
| • डिजिटल और एनालॉग आवाज और डेटा सिग्नल के प्रसारण के लिए। | ||||||||
| • सभी वर्ग ईए अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है। | ||||||||
| • आईएसडीएन, ईथरनेट 10 बेस-टी, फास्ट ईथरनेट 100 बेस-टी, गीगाबिट ईथरनेट 1000Base-T, 10 बेस-टी (IEEE 802.3)। | ||||||||
| • टोकन रिंग 4 / 16Mbit / s, TP-PMD / TP / DDI 125Mbit / s, एटीएम 155Mbit / s (IEEE802.5)। | ||||||||
| मानक | ||||||||
| IEC/ISO 61156-5; आईईसी / आईएसओ 61156-5; ANSI/TIA568C.2; एएनएसआई / TIA568C.2; ISOIIEC 11801 ISOIIEC 11801 | ||||||||
| प्रदर्शन गुण | ||||||||
| आवृत्ति | आरएल (न्यूनतम) | सम्मिलन हानि (अधिकतम) | प्रसार विलंब (अधिकतम) | विलंब तिरछा (अधिकतम) | अगला (न्यूनतम) | PSNEXT (न्यूनतम) | ELNEXT (न्यूनतम) | PSELNEXT (मिन।) |
| मेगाहर्ट्ज | डीबी | डीबी / 100 मीटर | एनएस / 100 मीटर | एनएस / 100 मीटर | डीबी | डीबी | डीबी / 100 मीटर | डीबी / 100 मीटर |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| नोट: उपरोक्त संचरण प्रदर्शन 100M, 20 under 2 ℃ परीक्षण की शर्तों के तहत। | ||||||||
| आदेश सूचना | ||||||||
| अंकन | हेलोसोनल NO.7112326 U / FTP CAT6A 4PR 23AWG LSZH XXX (या ग्राहक के अनुरोध के अनुसार) |
|||||||
| इनर पैकेज | 305 मी। / स्पूल, 305 मी / रील (या प्रति ग्राहक का अनुरोध) | |||||||
| बाहरी पैकेज | रंग बॉक्स, फूस (या प्रति ग्राहक के अनुरोध) | |||||||
| डिलीवरी का समय | आम तौर पर 25 दिनों के बाद जमा प्राप्त किया। | |||||||
| ब्रांड | HELLOSIGNAL® या OEM | |||||||
