| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50PCS |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| फाइबर व्यास: | 50/125um, 62.5/125um | निविष्टी की हानि: | एमएम <1.0 डीबी |
|---|---|---|---|
| हारकर लौटा: | एमएम> 25 डीबी | इन्सर्ट-पुल टेस्ट: | 500 गुना, आईएल <0.5dB |
| ऑपरेटिंग तापमान (℃): | -40 ℃ ~ + 80 ℃ |
12F MPO(MTP)-MPO(MTP) फाइबर पैच कॉर्ड 40G QSFP+ SR4 के लिए डिज़ाइन किया गया है
40G QSFP+ CSR4 और 100G QSFP28 SR4 ऑप्टिक्स डायरेक्ट कनेक्शन और हाई-डेंसिटी डेटा सेंटर
| सिय्योन कोड | सिय्योन विवरण | |||||||

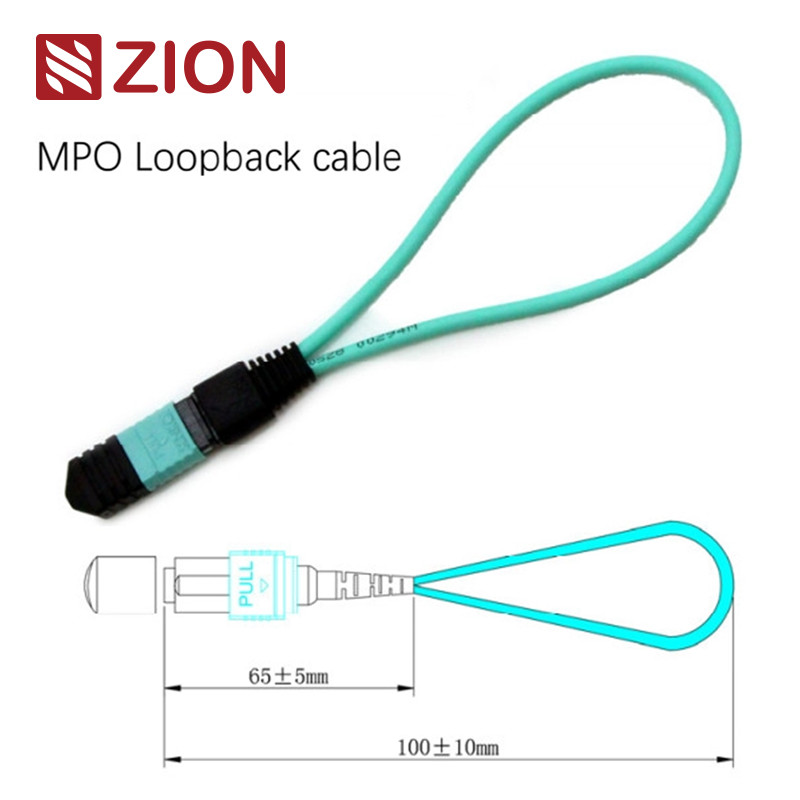

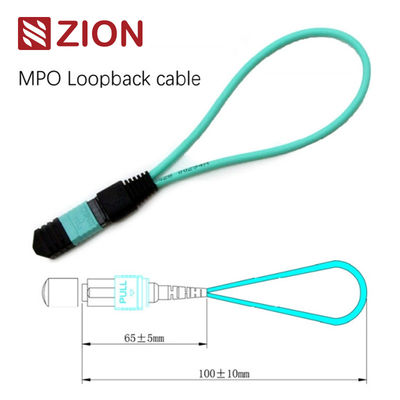

| ZCM1126HXA1 | 12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | |||||||
| MPO लूप में LOOPBACK में MPO बैक रिंग जंपिंग लाइन होती है, और उसी कनेक्टर में प्रकाश पथ प्राप्त करने के लिए फाइबर के दोनों सिरों को MPO कनेक्टर में डालता है।लॉन्च क्षमता और डिवाइस की संवेदनशीलता प्राप्त करना, विशेष रूप से 40/100G नेटवर्क संचार में, फाइबर नेटवर्क पर एकल घटक या इंटरफ़ेस के प्रभावी परीक्षण और मूल्यांकन को प्राप्त करने के लिए सिग्नल लौटाकर विभिन्न संभावित घटनाओं का पता लगा सकता है। | ||||||||
| ऑप्टिकल फाइबर सर्किट के कई कॉन्फ़िगरेशन हैं, जो 8-कोर, 12-कोर और 24-कोर एमपीओ कनेक्टर और कई फाइबर फाइबर कॉन्फ़िगरेशन को परीक्षण में पोर्ट के अनुकूल बनाने के लिए समायोजित कर सकते हैं। 8 एफ एमपीओ फाइबर लूपबैक मॉड्यूल ट्रांसीवर के सत्यापन और परीक्षण की अनुमति देता है। MPO इंटरफ़ेस की विशेषता - 40GBASE-SR4/CSR4 QSFP+ डिवाइस।12F MPO फाइबर लूपबैक मॉड्यूल MPO इंटरफ़ेस - 40GBASESR4 QSFP+ या 100GBASE-SR4 डिवाइस वाले ट्रांससीवर्स के सत्यापन और परीक्षण की अनुमति देता है।24F MPO फाइबर लूपबैक मॉड्यूल MPO इंटरफ़ेस - 100GBASESR10 CXP/CFP डिवाइस वाले ट्रांससीवर्स के सत्यापन और परीक्षण की अनुमति देता है। | ||||||||
| एमपीओ लूपबैक मॉड्यूल ट्रांसमिट और प्राप्त करने वाले कार्यों का परीक्षण करने के लिए एक लूप सिग्नल प्रदान करता है।यह विशेष रूप से समानांतर ऑप्टिक्स 40 और 100G नेटवर्क के भीतर परीक्षण वातावरण में व्यापक रूप से उपयोग किया जाता है।एमपीओ ट्रांसीवर इंटरफेस के ट्रांसीवर (TX) और रिसीवर (RX) पदों को जोड़ने के लिए लूपबैक बनाए गए हैं।एमपीओ लूपबैक ऑप्टिकल नेटवर्क सेगमेंट के आईएल परीक्षण को एमपीओ ट्रंक/पैच लीड से जोड़कर सुगम और तेज कर सकते हैं। | ||||||||
| ओएमसी एमपीओ नेटवर्क घटकों और प्रणालियों के बर्न-इन और परीक्षण के लिए एमपीओ फाइबर ऑप्टिक लूपबैक असेंबली की एक श्रृंखला प्रदान करता है।इन एमपीओ लूपबैक असेंबली का उपयोग विशेष रूप से टेलीकॉम और डाटाकॉम आवश्यकताओं के लिए नेटवर्क उपकरणों की ट्रांसमीटर क्षमता और रिसीवर संवेदनशीलता का प्रभावी ढंग से परीक्षण करने के लिए किया जाता है।इन अनुप्रयोगों के लिए उपलब्ध उच्चतम घनत्व के लिए उन्हें कॉम्पैक्ट हाउसिंग में पैक किया जाता है। | ||||||||
कनेक्टर्स का औद्योगिक मानक:
| योजक | संदर्भ | आवास विवरण | ||||||
| एमपीओ सिंगलमोड | आईईसी 61754-7 | एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमपीओ) SM APC: येलो कनेक्टर + ब्लैक बूट (सुपर लो लॉस MPO) |
||||||
| एमपीओ मल्टीमोड | आईईसी 61754-7 | OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ) OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर लो लॉस एमपीओ) OM3&OM4 PC: हीदर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO) |
||||||
| IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
| 10G फाइबर चैनल के अनुरूप | ||||||||
| 40जी और 100जी आईईईई 802.3 |
सामग्री का विवरण
ऑप्टिकल निर्दिष्टीकरण:
| वस्तु | पैरामीटर | |||||||
| फाइबर प्रकार | बहुपद्वति | |||||||
| फाइबर व्यास | 50/125um, 62.5/125um | |||||||
| निविष्ट वस्तु का नुकसान | मिमी<1.0 डीबी | |||||||
| हारकर लौटा | मिमी＞25 डीबी | |||||||
| इन्सर्ट-पुल टेस्ट | 500 गुना, आईएल<0.5 डीबी | |||||||
| प्रचालन तापमान | -40℃~ +80℃ | |||||||
फाइबर ऑप्टिक लूपबैक परीक्षण:
| आमतौर पर, एक लूपबैक परीक्षण एक ऐसा परीक्षण होता है जिसमें एक संचार उपकरण से एक संकेत भेजा जाता है और यह निर्धारित करने के तरीके के रूप में डिवाइस पर वापस लूप किया जाता है कि यह अच्छी तरह से काम कर रहा है या नेटवर्क में एक दोषपूर्ण नोड की समस्या निवारण के तरीके के रूप में।फाइबर ऑप्टिक लूपबैक परीक्षण के लिए, डिवाइस की परिचालन विश्वसनीयता को सत्यापित करने के लिए ऑप्टिकल लूपबैक का उपयोग किया जाता है।डेटा ट्रांसमिशन के लिए फाइबर ऑप्टिक लूपबैक केबल या फाइबर ऑप्टिक लूपबैक मॉड्यूल का उपयोग करते हुए, डिवाइस द्वारा उत्सर्जित सिग्नल को एक सक्रिय घटक के ट्रांसमिट (Tx) छोर से वापस उसी घटक के प्राप्त (Rx) छोर पर लूप किया जाता है। |
आवेदन पत्र:
| जब व्यावहारिक अनुप्रयोग की बात आती है, फाइबर ऑप्टिक लूपबैक परीक्षण अक्सर फाइबर ऑप्टिक ट्रांसीवर की जांच के लिए नियोजित होता है।चूंकि ट्रांसीवर में प्रकाश संकेत प्राप्त करने और प्रसारित करने के लिए दो बंदरगाह हैं, यह देखने के लिए बंदरगाहों का परीक्षण करना आवश्यक है कि वे अभी भी संचालन में हैं या नहीं।इस प्रकार, ट्रांसीवर रखरखाव के लिए फाइबर ऑप्टिक लूपबैक परीक्षण सबसे सुविधाजनक तरीका है।परीक्षण प्रक्रिया ट्रांसमीटर पोर्ट से लेजर सिग्नल को रिसीवर पोर्ट पर वापस भेजकर होती है।फिर प्रेषित पैटर्न की तुलना प्राप्त पैटर्न से की जाती है ताकि यह सुनिश्चित हो सके कि वे समान हैं और कोई त्रुटि नहीं है। | ||||||||
| 40G या 100G MPO / MPO इंटरफ़ेस ट्रांसीवर के साथ मिलकर | ||||||||
| लूपबैक मॉड्यूल का उपयोग फाइबर ऑप्टिक नेटवर्क उपकरण की संचरण क्षमता और रिसीवर संवेदनशीलता के परीक्षण के लिए किया जा सकता है। |
नामकरण नियम और आदेश की पुष्टि जानकारी:
| योजक | फाइबर चैनल | |||||||
ध्रुवीयता (चैनल संरेखण)
एक विशिष्ट ट्रांसीवर के लिए किसे चुनना है?
| ट्रांसीवर और लूपबैक की सामान्य विशेषताओं को ध्यान में रखते हुए, हमें ट्रांसीवर के लिए लूपबैक का चयन करते समय कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार के बारे में सोचना चाहिए।कुछ ज्यादातर इस्तेमाल किए जाने वाले ट्रांसीवर मॉड्यूल के लिए चयन गाइड को निम्नलिखित तालिकाओं में संक्षेपित किया गया है। | ||||||||
| तालिका 1: 10G SFP+ ट्रांसीवर के लिए लूपबैक विकल्प |
| नमूना | इंटरफ़ेस प्रकार | केबल प्रकार | उपयुक्त लूपबैक | |||||
| 10GBASE-USR | एलसी डुप्लेक्स (पीसी) | mmf, | एलसी / यूपीसी डुप्लेक्स मल्टीमोड फाइबर लूपबैक | |||||
| 10GBASE-एसआर | एलसी डुप्लेक्स (यूपीसी) | mmf, | ||||||
| 10GBASE-एलआर | एलसी डुप्लेक्स (यूपीसी) | mmf, | ||||||
| 10GBASE-ईआर | एलसी डुप्लेक्स (यूपीसी) | एसएमएफ | एलसी / यूपीसी डुप्लेक्स सिंगल-मोड फाइबर लूपबैक |
|||||
| 10GBASE-ZR | एलसी डुप्लेक्स (पीसी) | एसएमएफ | ||||||
| तालिका 2: 40G QSFP+ ट्रांसीवर के लिए लूपबैक विकल्प |
| नमूना | इंटरफ़ेस प्रकार | केबल प्रकार | उपयुक्त लूपबैक | |||||
| 40GBASE-CSR4 | एमटीपी/एमपीओ (यूपीसी) | mmf, | 8/12 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक |
|||||
| 40GBASE-SR4 | एमटीपी/एमपीओ (यूपीसी) | mmf, | ||||||
| 40GBASE-PLRL4 | एमटीपी/एमपीओ (एपीसी) | एसएमएफ | 8/12 फाइबर एमटीपी/एपीसी सिंगल-मोड फाइबर लूपबैक | |||||
| 40GBASE-PLR4 | एमटीपी/एमपीओ (एपीसी) | एसएमएफ | ||||||
| 40GBASE-LR4 | एलसी डुप्लेक्स (पीसी) | एसएमएफ | एलसी / यूपीसी डुप्लेक्स सिंगल-मोड फाइबर लूपबैक |
|||||
| 40GBASE-LR4L | एलसी डुप्लेक्स (यूपीसी) | एसएमएफ | ||||||
| 40GBASE-ER4 | एलसी डुप्लेक्स (यूपीसी) | एसएमएफ | ||||||
| 40GBASE-LX4 | एलसी डुप्लेक्स (यूपीसी) | एमएमएफ / एसएमएफ | एलसी / यूपीसी डुप्लेक्स मल्टीमोड / सिंगल | |||||
| तालिका 3: 100G QSFP28 ट्रांसीवर के लिए लूपबैक विकल्प |
| नमूना | इंटरफ़ेस प्रकार | केबल प्रकार | उपयुक्त लूपबैक | |||||
| 100GBASE-SR4 | एमटीपी/एमपीओ (यूपीसी) | mmf, | 8/12 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक |
|||||
| 100GBASE-PSM4 | एमटीपी/एमपीओ (एपीसी) | एसएमएफ | 8/12 फाइबर एमटीपी/एपीसी सिंगल-मोड फाइबर लूपबैक | |||||
| 100GBASE-LR4 | एलसी डुप्लेक्स (पीसी) | एसएमएफ | एलसी / यूपीसी डुप्लेक्स सिंगल-मोड फाइबर लूपबैक |
|||||
| तालिका 4: सीएफपी ट्रांसीवर के लिए लूपबैक विकल्प |
| नमूना | इंटरफ़ेस प्रकार | केबल प्रकार | उपयुक्त लूपबैक | |||||
| 40GBASE-SR4 सीएफपी | एमटीपी/एमपीओ (यूपीसी) | mmf, | 8/12 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक |
|||||
| 40GBASE-LR4 सीएफपी | एससी डुप्लेक्स (यूपीसी) | एसएमएफ | SC/UPC डुप्लेक्स सिंगल-मोड फाइबर लूपबैक |
|||||
| 40GBASE-एफआर सीएफपी | एससी डुप्लेक्स (यूपीसी) | एसएमएफ | ||||||
| 100GBASE-LR4 सीएफपी | एससी डुप्लेक्स (पीसी / यूपीसी) | एसएमएफ | ||||||
| 100GBASE-ER4 सीएफपी | एससी डुप्लेक्स (पीसी / यूपीसी) | एसएमएफ | ||||||
| 100GBASE-SR4 सीएफपी | एमपीओ/एमटीपी (यूपीसी) | mmf, | 24 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक |
|||||
निष्कर्ष
| यह पोस्ट कुछ सबसे अधिक उपयोग किए जाने वाले फाइबर ऑप्टिक ट्रांससीवर्स के लिए विशिष्ट फाइबर लूपबैक विकल्पों पर चर्चा करता है।अन्य ट्रांसीवर मॉड्यूल के लिए जिनका इस पोस्ट में उल्लेख नहीं किया गया है, हम यह भी जान सकते हैं कि इसके इंटरफ़ेस प्रकार, भौतिक संपर्क और केबल प्रकार के बारे में विवरण प्राप्त करके इसके लिए उपयुक्त लूपबैक कैसे चुनें। |
सिय्योन कम्युनिकेशन का हॉट एमपीओ फाइबर ऑप्टिक लूपबैक
| सिय्योन कोड | सिय्योन विवरण | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236014 | ZCM1121HXA1 | 12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236016 | ZCM1116HXA1 | 8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236017 | ZCM1126HXA1 | 12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236018 | ZCM1146HXA1 | 24F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236019 | ZCM1117HXA1 | 8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236020 | ZCM1127HXA1 | 12F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236021 | ZCM1147HXA1 | 24F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236023 | ZCM2121HXA1 | 12F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236025 | ZCM2116HXA1 | 8F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236026 | ZCM2126HXA1 | 12F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236027 | ZCM2146HXA1 | 24F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236028 | ZCM2117HXA1 | 8F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236029 | ZCM2127HXA1 | 12F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
| 7236030 | ZCM2147HXA1 | 24F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल | ||||||
पैकेजिंग
| यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
| 1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
| 2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
| 3. विभिन्न गुणवत्ता स्तर। |
