सहनशीलता: | <0.3dB विशिष्ट परिवर्तन, 200 संगम | परस्पर: | ≤0.2dB |
---|---|---|---|
तन्यता ताकत: | > 70 एन | प्लग-इन समय: | ≤ 500 |
ऑपरेटिंग तापमान (℃): | -40 से + 85 डिग्री सेल्सियस | ||
हाई लाइट: | Mpo फाइबर जम्पर 24 फाइबर,3.0mm LSZH Mpo फाइबर जम्पर |
सिय्योन कोड | सिय्योन विवरण | |||||||
ZCM1157HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | |||||||
एमपीओ कनेक्टर एक प्रकार का फाइबर कनेक्टर है।MPO (मल्टी-फाइबर पुश ऑन) एक मल्टी-कोर फाइबर कनेक्टर प्रकार है।एमपीओ उच्च-घनत्व फाइबर प्री-कनेक्शन सिस्टम वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च-घनत्व वातावरण, भवन में ऑप्टिकल फाइबर के अनुप्रयोग और ऑप्टिकल डिवाइस जैसे ऑप्टिकल ट्रांसीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोगों के उपयोग में उपयोग किया जाता है। , 40जी, 100जी, क्यूएसएफपी+। | ||||||||
MPO कनेक्टर प्रकार IEC 61754-7 विनियमों के अनुसार प्रतिष्ठित हैं: कोर नंबर (सरणी संख्या), मेल हेड (पुरुष, महिला), ध्रुवीयता (PC या APC)। | ||||||||

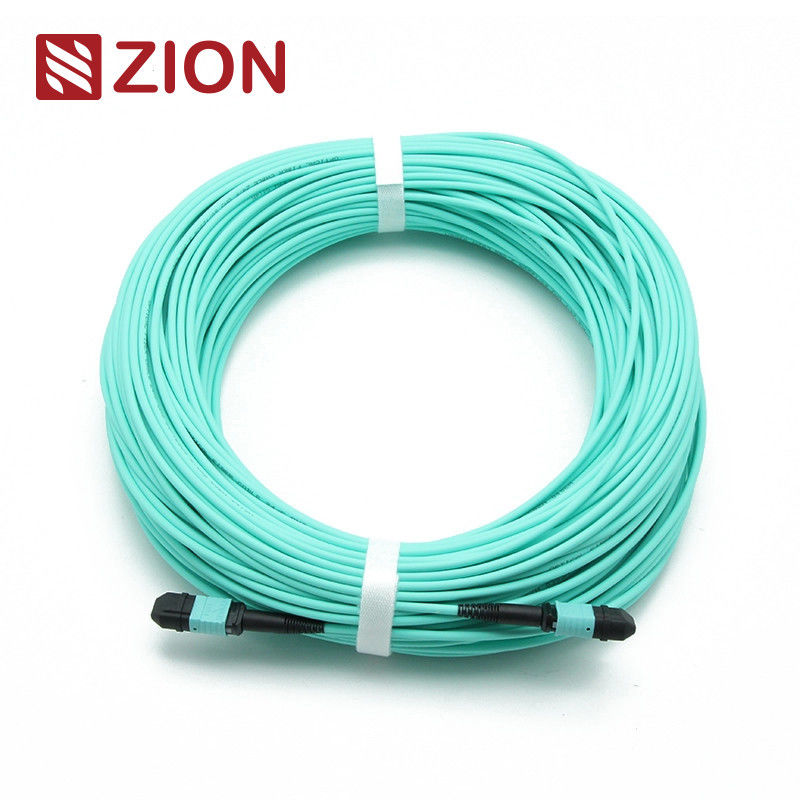

MPO-MPO 3.0mm LSZH फाइबर पैच कॉर्ड।एमपीओ फाइबर पैच कॉर्ड दोनों सिरों पर एमपीओ कनेक्टर के साथ समाप्त हो गया है।एमपीओ फाइबर पैच कॉर्ड एमपीओ मॉड्यूल को एक स्थायी लिंक के रूप में एक साथ जोड़ता है।एमपीओ फाइबर पैच कॉर्ड 12, 24, 48,60,72, 96,144 फाइबर के साथ उपलब्ध है।समर्थन गति 10/40/100Gbps डेटा सेंटर समाधान तक।वे आम तौर पर कैसेट, पैनल या बीहड़ एमपीओ फैन-आउट को आपस में जोड़ने के लिए और डेटा केंद्रों और अन्य उच्च फाइबर वातावरण में उच्च-घनत्व बैकबोन केबलिंग की तेजी से तैनाती की सुविधा के लिए अपनाए जाते हैं।इसके अलावा, पैच पैनल में कनेक्टर शैली को बदलने के बाद एमपीओ भी अधिक लचीलापन और सुविधा प्रदान करता है।केबल ट्रंक पर कनेक्टर को बदलने के बजाय, पैच पैनल के क्रॉसकनेक्ट साइड पर नई कनेक्टर शैली के साथ बस एक नया कैसेट स्थापित करें। | ||||||||
12F MPO-MPO फाइबर पैच कॉर्ड को 40G QSFP+ SR4, 40G QSFP+ CSR4 और 100G QSFP28 SR4 ऑप्टिक्स डायरेक्ट कनेक्शन और हाई-डेंसिटी डेटा सेंटर के लिए डिज़ाइन किया गया है। |
कनेक्टर्स का औद्योगिक मानक:
योजक | संदर्भ | आवास विवरण | ||||||
एमपीओ सिंगलमोड | आईईसी 61754-7 | एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमपीओ) SM APC: येलो कनेक्टर + ब्लैक बूट (सुपर लो लॉस MPO) |
||||||
एमपीओ मल्टीमोड | आईईसी 61754-7 | OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ) OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर लो लॉस एमपीओ) OM3&OM4 PC: हीदर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO) |
IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
10G फाइबर चैनल के अनुरूप | ||||||||
40जी और 100जी आईईईई 802.3 |
ऑप्टिकल निर्दिष्टीकरण:
विशेष आइटम। | सिंगल मोड (APC 8-डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) | ||||||
सम्मिलन हानि (एमपीओ) (आईईसी 61300-3-34) |
मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
||||||
सम्मिलन हानि (LC/SC/FC/ST) (आईईसी 61300-3-6) |
≤0.3 डीबी | ≤0.3 डीबी | ||||||
रिटर्न लॉस (एमपीओ) | ≥60 डीबी(8 डिग्री पॉलिशिंग) | ≥25dB | ||||||
रिटर्न लॉस (LC/SC/FC/ST) | एपीसी≥60 डीबी;UPC≥50dB | ≥35dB | ||||||
सहनशीलता | <0.3dBसामान्य परिवर्तन, 200 संगम | |||||||
परस्पर | ≤0.2dB | |||||||
तन्यता ताकत | > 70 एन | |||||||
प्लग-इन समय | ≤500 | |||||||
ऑपरेटिंग तापमान (℃) | ·-40 से + 85°C |
विशेषताएँ: | ||||||||
कम सम्मिलन हानि, उच्च वापसी हानि | ||||||||
एमटी आधारित मल्टी-फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली | ||||||||
फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान | ||||||||
कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया | ||||||||
बीहड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं | ||||||||
रंग कोडित आवास फाइबर प्रकार, पॉलिश प्रकार और / या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध हैं | ||||||||
दोहराने योग्यता और विनिमेयता में अच्छा है |
आवेदन पत्र: | ||||||||||||||||||||||||||||||||||||||||||||
|
नामकरण नियम और आदेश की पुष्टि जानकारी:
सेनको एमपीओ के लिए पुश पुल टैब
एमपीओ-एमपीओ 12एफ फाइबर पैच कॉर्ड ड्राइंग।
कुल लंबाई (एल) (एम) | सहिष्णुता की लंबाई (सेमी) | |||||||
0<एल<1 | +5/-0 | |||||||
1<एल<10 | +10/-0 | |||||||
10<एल<40 | +15/-0 | |||||||
40<एल | '+0.5% x एल/-0 |
तीन कनेक्शन विधियाँ सही MTP/MPO ध्रुवीयता बनाए रखने में मदद करती हैं
बेस-24 पोलारिटी सॉल्यूशन
उच्च बैंडविड्थ की बढ़ती मांग को पूरा करने के लिए, 100G नेटवर्क में माइग्रेशन की सुविधा के लिए 24-फाइबर MTP/MPO केबल पेश किया गया है।यह उसी फुटप्रिंट में 12-फाइबर केबलिंग के घनत्व को दोगुना करता है, जो फाइबर की संख्या को कम करता है, कम केबल पाथवे की अनुमति देता है, और एयरफ्लो में सुधार करता है।हालांकि, बेस-24 एमटीपी/एमपीओ केबलिंग का ध्रुवीय रखरखाव अधिक जटिल है।ओएमसी टाइप ए (की-अप टू की-डाउन) एमटीपी/एमपीओ ट्रंक केबल की सिफारिश करता है।हमारे टाइप ए और टाइप एएफ कैसेट के साथ, ए-टू-ए पैच केबल की अब कोई आवश्यकता नहीं है।कनेक्टिविटी विधि निम्न चित्र में सचित्र है |
सिय्योन कम्युनिकेशन की हॉट ट्रंक केबल
सिय्योन कोड | सिय्योन विवरण | |||||||
7236001 | ZCM1122HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236002 | ZCM1152HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236003 | ZCM1127HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236004 | ZCM1157HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236005 | ZCM1128HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236006 | ZCM1158HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236007 | ZCM2122HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236008 | ZCM2152HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236009 | ZCM2127HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236010 | ZCM2157HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236011 | ZCM2128HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236012 | ZCM2158HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर |
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
3. विभिन्न गुणवत्ता स्तर। |
